उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE7 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | आदर्श: | SDE7 " |
---|---|---|---|
गियर अनुपात: | 57: 1 | आउटपुट टोक़ रेटेड: | 2000 एनएम |
टोर्क पकड़ना: | 13200 एनएम | झुका हुआ टोक़: | 7500 एनएम |
दक्षता: | 40% | मानक रंग: | RAL 9006 |
हाई लाइट: | छोटे स्लीव ड्राइव,वर्म ड्राइव मोटर |

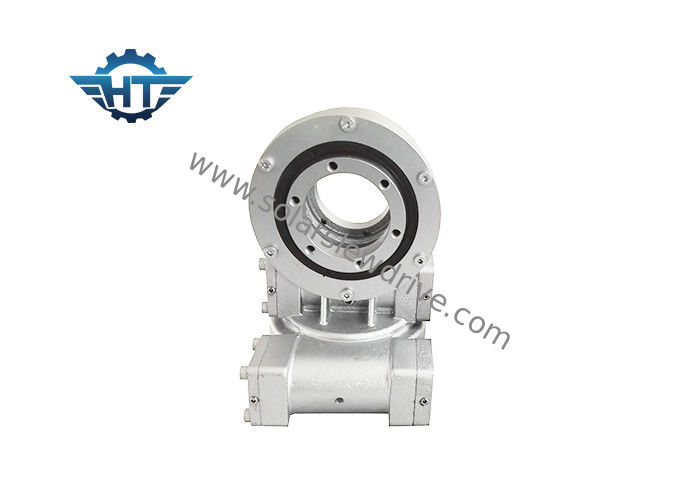

स्लीविंग ड्राइव एक नए प्रकार का स्लीविंग उत्पाद है, जिसे आमतौर पर स्लीविंग रिंग कहा जाता है, जो आमतौर पर वर्म, स्लीविंग रिंग, हाउसिंग, मोटर और अन्य घटकों से बना होता है। चूंकि मुख्य घटक बीयरिंगों को चिकना कर रहे हैं, वे एक साथ अक्षीय बलों, रेडियल बलों और पलटने का सामना कर सकते हैं। पारंपरिक रोटरी उत्पादों की तुलना में, नई रोटरी ड्राइव में आसान स्थापना, आसान रखरखाव और उच्च आईपी ग्रेड की विशेषताएं हैं।
Slewing ड्राइव का व्यापक रूप से PV, CPV, STP सोलर ट्रैकिंग सिस्टम और ट्रक क्रेन, मैनलिफ्ट्स, टर्नटेबल्स, पोर्ट मशीनरी, मॉड्यूलर व्हीकल, स्मॉल विंड पावर सिस्टम और सैटेलाइट कम्युनिकेशन सहित निर्माण अनुप्रयोगों में उपयोग किया जाता है।
विशेषताएं
1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
२ । अंदर कीड़ा निकालने वाला कीड़ा
३ । उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
४ । स्वयं ताला समारोह
तकनीकी डेटा
आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
टिप्पणी: उपरोक्त आयाम और पैरामीटर अधिक विस्तृत आयामों और मापदंडों के लिए अद्यतन या समायोजित किए जा सकते हैं, कृपया हमारी बिक्री चित्र देखें।
Applicatons
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; हमारे मानक रंग RAL 9006 है।
