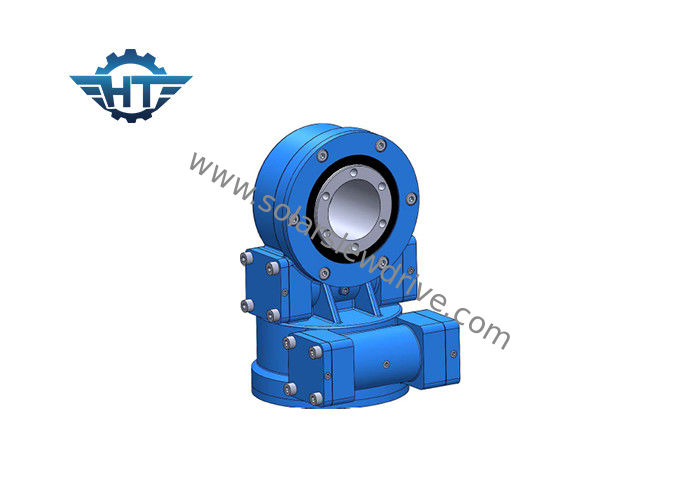

6 PCS सोलर पैनल सोलर ट्रैकिंग सिस्टम के लिए SDE3 डुअल विथ मोटर ड्यूल एक्सिस स्लीव ड्राइव यूनिट

6 PCS सोलर पैनल सोलर ट्रैकिंग सिस्टम के लिए SDE3 डुअल विथ मोटर ड्यूल एक्सिस स्लीव ड्राइव यूनिट

  • 6 PCS सोलर पैनल सोलर ट्रैकिंग सिस्टम के लिए SDE3 डुअल विथ मोटर ड्यूल एक्सिस स्लीव ड्राइव यूनिट
  • 6 PCS सोलर पैनल सोलर ट्रैकिंग सिस्टम के लिए SDE3 डुअल विथ मोटर ड्यूल एक्सिस स्लीव ड्राइव यूनिट
6 PCS सोलर पैनल सोलर ट्रैकिंग सिस्टम के लिए SDE3 डुअल विथ मोटर ड्यूल एक्सिस स्लीव ड्राइव यूनिट
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SDE3 "
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 280~504 / pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: प्रति माह 2000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
सामग्री: 50 एमएन, 42 क्रॉमो, क्यूटी गियर अनुपात: 31: 1
रेटेड उत्पादन टोक़: 600 एनएम टोर्क पकड़ना: 1500 एन.एम.
झुका हुआ टोक़: 5800 एनएम मानक रंग: RAL 9006
प्रतिक्रिया: 0.1 डिग्री से कम घूर्णन प्रकार: डबल एक्सिस
हाई लाइट:

छोटे स्लीव ड्राइव

,

वर्म ड्राइव मोटर

6 PCS सोलर पैनल सोलर ट्रैकिंग सिस्टम के लिए SDE3 डुअल विथ मोटर ड्यूल एक्सिस स्लीव ड्राइव यूनिट



विवरण



Slew drives are used for concurrent transmission of axial and radial forces as well as transmission of tilting moments. स्लीव ड्राइव का उपयोग अक्षीय और रेडियल बलों के समवर्ती संचरण के साथ-साथ झुकाव वाले क्षणों के प्रसारण के लिए किया जाता है। Slew drives consist of a ball or roller slewing ring, hydraulic or electric drives, and a completely enclosed housing. स्लीव ड्राइव में बॉल या रोलर स्लीपिंग रिंग, हाइड्रोलिक या इलेक्ट्रिक ड्राइव और पूरी तरह से संलग्न आवास होते हैं। Series SE slew drives are designed with worm gear. सीरी एसई स्लीव ड्राइव वर्म गियर के साथ डिजाइन किए गए हैं।



विशेषताएं



1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़

2. अंदर कीड़ा लगाने वाला कीड़ा

3. उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क

4. स्वयं ताला समारोह



डुअल एक्सिस सोलर ट्रैकर्स, हेलियोस्टैट्स, कंसंट्रेटेड फोटोवोल्टाइक (सीपीवी) और सैटेलाइट एंटीना में डुअल ऐक्स स्लीविंग ड्राइव का इस्तेमाल किया जाता है।



ड्यूल एक्सिस स्लीविंग ड्राइव्स का तकनीकी डाटा



नमूना अनुपात रेटेड उत्पादन टोक़ (एनएम) झुका हुआ टोक़ (एनएम) होल्डिंग टोक़ (एनएम) अक्षीय भार (kN) रेडियल लोड (kN) दक्षता परिशुद्धता (°) स्व ताला वजन (किग्रा)
3 " 31: 1 600 1500 5800 10 15 40% ≤0.1 हाँ 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 हाँ 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0.1 हाँ 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 हाँ 92
12 " 78: 1 5800 25000 40,560 77 190 40% ≤0.1 हाँ 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0.1 हाँ 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 हाँ 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 हाँ 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 हाँ 705



टिप्पणी: उपरोक्त आयाम और पैरामीटर अधिक विस्तृत आयामों और मापदंडों के लिए अद्यतन या समायोजित किए जा सकते हैं, कृपया हमारी बिक्री चित्र देखें।



अनुकूलित सेवाएँ


1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. Different colors are available based on RAL code; 3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; our standard color is RAL 9006. हमारे मानक रंग RAL 9006 है।



Applicatons



दोहरी धुरी सौर ट्रैकिंग प्रणाली के लिए slewing ड्राइव



6 PCS सोलर पैनल सोलर ट्रैकिंग सिस्टम के लिए SDE3 डुअल विथ मोटर ड्यूल एक्सिस स्लीव ड्राइव यूनिट 0



सैटेलाइट ट्रैकिंग सिस्टम के लिए स्लीविंग ड्राइव



6 PCS सोलर पैनल सोलर ट्रैकिंग सिस्टम के लिए SDE3 डुअल विथ मोटर ड्यूल एक्सिस स्लीव ड्राइव यूनिट 1



पीवी ट्रैकिंग सिस्टम पर ध्यान केंद्रित करने के लिए स्लीविंग ड्राइव

6 PCS सोलर पैनल सोलर ट्रैकिंग सिस्टम के लिए SDE3 डुअल विथ मोटर ड्यूल एक्सिस स्लीव ड्राइव यूनिट 2
