उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE7 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | आदर्श: | SDE7 " |
---|---|---|---|
गियर अनुपात: | 57: 1 | टोर्क पकड़ना: | 13200 एनएम |
झुका हुआ टोक़: | 7500Nm | दक्षता: | 40% |
अक्षीय भार: | 34 केएन | रेडियल लोड: | 58 केएन |
हाई लाइट: | slewing रिंग ड्राइव,वर्म ड्राइव मोटर |

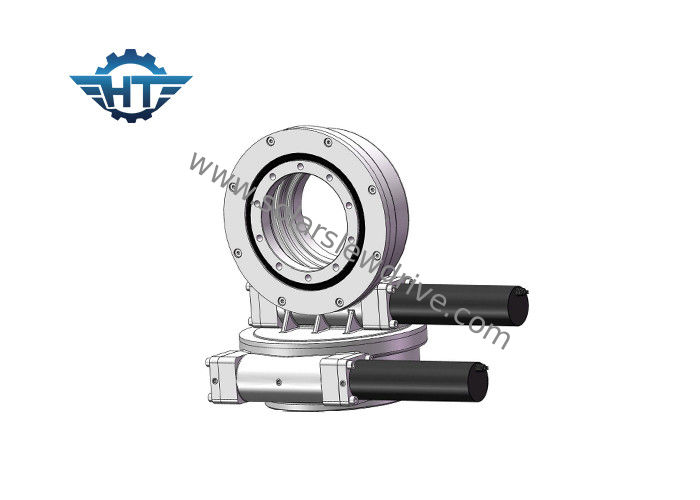

पीवी ट्रैकिंग सिस्टम और सीएसपी स्टेशन के लिए टॉप प्रिसिजन लो स्पीड ड्यूल एक्सिस स्लीव ड्राइव IP66
विवरण
टिल्टिंग मोमेंट टॉर्क : टॉर्क लोड की स्थिति और स्लीविंग बियरिंग के केंद्र के बीच की दूरी से गुणा होने वाला भार है। अगर लोड और दूरी से उत्पन्न qorque रेटेड झुकाव वाले पल टोक़ से अधिक है, तो स्लीविंग ड्राइव को पलट दिया जाएगा।
रेडियल लोड: वेटिंग असर की धुरी को लंबवत लोड करें
अक्षीय भार: भारोत्तोलन के धुरी के समानांतर लोड
होल्डिंग टॉर्क: यह रिवर्स टॉर्क है। जब ड्राइव उल्टा घूमती है, और पार्ट्स क्षतिग्रस्त नहीं होते हैं, तो प्राप्त अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है।
स्व-लॉकिंग: केवल जब लोड किया जाता है, तो स्लीविंग ड्राइव को घुमाए जाने में सक्षम नहीं होता है और इस प्रकार सेल्फ-लॉकिंग कहा जाता है।
विशेषताएं
1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
२ । अंदर कीड़ा निकालने वाला कीड़ा
३ । उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
४ । स्वयं ताला समारोह
तकनीकी डेटा
उत्पाद का नाम | एसडीई 7 स्लीविंग ड्राइव 43Nm गियर मोटर्स के साथ |
आउटपुट टोक़ | 2000 एन.एम. |
झुका हुआ पल | 7500 एनएम |
टोर्क पकड़ना | 13200 एनएम |
स्थैतिक अक्षीय रेटिंग | 34 केएन |
स्थैतिक रेडियल रेटिंग | 58kN |
मोटर विकल्प | 380V / 220V एसी मोटर; स्टेपर मोटर ; Brushless मोटर |
उत्पाद शैली | दोहरी अक्ष, सीपीवी; सौर डिश; पैराबोलिक; heliostat |
आवेदन की सुविधा | सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनरी |
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; हमारे मानक रंग RAL 9006 है।
