उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE5 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | आदर्श: | एसडीई 5 |
---|---|---|---|
गियर अनुपात: | 37: 1 | आउटपुट टोक़ रेटेड: | 800 एनएम |
टोर्क पकड़ना: | 9200 एनएम | झुका हुआ टोक़: | 6000 एनएम |
दक्षता: | 40% | मानक रंग: | RAL 9006 |
प्रतिक्रिया: | ≤ 0.1 | फ़ीचर: | दोहरी धुरी |
हाई लाइट: | छोटे स्लीव ड्राइव,वर्म ड्राइव मोटर |

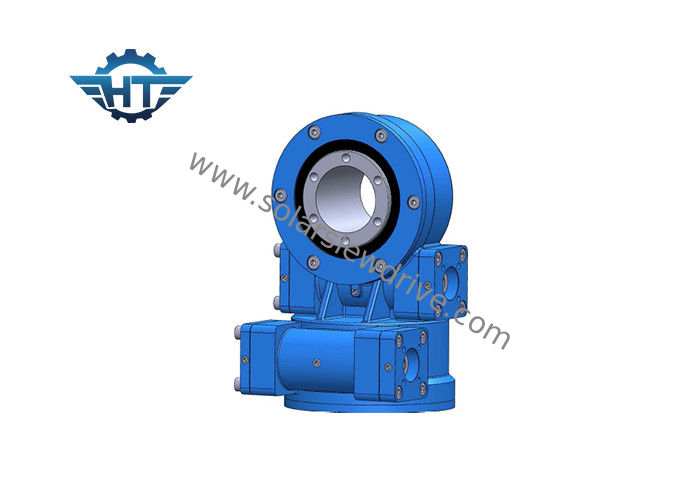

SDE5 लो रोटेशन स्पीड सोलर ट्रैकर्स के लिए ISO / CE सर्टिफिकेशन के साथ डुअल एक्सिस स्लीव ड्राइव
विवरण
स्लीविंग ड्राइव का प्रदर्शन 6kNm से लेकर 220kNm का टॉर्क, 200Nm से 63kNm का आउटपुट टॉर्क, 500Nm से 271kNm का ओवररेटिंग मोमेंट लोड क्षमता और 30: 1 का 156,600: 1 तक का है। बढ़ते को क्षैतिज, लंबवत या कई अक्षों के संयोजन में किया जा सकता है।
ऊर्ध्वाधर स्थापना
बेहतर सुरक्षा के लिए सौर अनुप्रयोगों में उल्टे संलग्न ड्राइंग का जिक्र करते हुए स्लीविंग ड्राइव को माउंट करने की सलाह दी जाती है।
अन्य अनुप्रयोगों के लिए, बढ़ते निर्देश सुरक्षा स्तर के मूल्यांकन पर आधारित होंगे और बेहतर सुरक्षा के लिए यह बेहतर होगा।
क्षैतिज स्थापना
बेहतर सुरक्षा के लिए सौर अनुप्रयोगों में अज़ीमुथ अक्ष पर उल्टा होकर ड्राइव करने वाले ड्राइव को माउंट करने और ऊंचाई अक्ष के लिए सुरक्षा जोड़ने की सलाह दी जाती है।
अन्य अनुप्रयोगों के लिए, बढ़ते निर्देश सुरक्षा स्तर के मूल्यांकन पर आधारित होंगे और बेहतर सुरक्षा के लिए यह बेहतर होगा।
दोहरी अक्ष स्लीविंग ड्राइव दो दिशाओं के आरोहित है।
फायदा
1. जोरदार पल पल के आधार पर slewing अंगूठी है
2. वर्मिंग वर्म ड्राइव को अपनाएं
3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें
4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन
तकनीकी डेटा
आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
टिप्पणी: उपरोक्त आयाम और पैरामीटर अधिक विस्तृत आयामों और मापदंडों के लिए अद्यतन या समायोजित किए जा सकते हैं, कृपया हमारी बिक्री चित्र देखें।
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; हमारे मानक रंग RAL 9006 है।
Applicatons
एक सौर प्रणाली पर दोहरी अक्ष स्लीविंग ड्राइव लगाने से केंद्रित सौर ट्रैकिंग प्रणाली, जो स्लीविंग ड्राइव के उच्च प्रदर्शन की उच्च मांग की आवश्यकता होती है।
