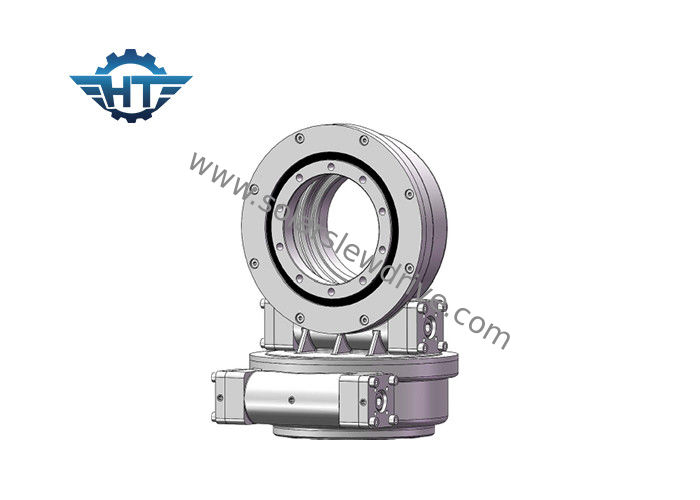

सैटेलाइट एंटीना और केंद्रित फोटोवोल्टिक प्रणाली के लिए अनुकूलित एसडीई स्लीव ड्राइव गियरबॉक्स

सैटेलाइट एंटीना और केंद्रित फोटोवोल्टिक प्रणाली के लिए अनुकूलित एसडीई स्लीव ड्राइव गियरबॉक्स

  • सैटेलाइट एंटीना और केंद्रित फोटोवोल्टिक प्रणाली के लिए अनुकूलित एसडीई स्लीव ड्राइव गियरबॉक्स
  • सैटेलाइट एंटीना और केंद्रित फोटोवोल्टिक प्रणाली के लिए अनुकूलित एसडीई स्लीव ड्राइव गियरबॉक्स
सैटेलाइट एंटीना और केंद्रित फोटोवोल्टिक प्रणाली के लिए अनुकूलित एसडीई स्लीव ड्राइव गियरबॉक्स
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SDE7 "
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 280~504 / pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: प्रति माह 2000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
सामग्री: 50 एमएन, 42 क्रॉमो, क्यूटी नमूना: एसडीई 7
गियर अनुपात: 57: 1 आउटपुट टोक़: 0.8 केएनएम
टोर्क पकड़ना: 6 kNm झुका हुआ टोक़: 9.2 kNm
दक्षता: 40% रंग: RAL पर आधारित है
हाई लाइट:

slewing रिंग ड्राइव

,

वर्म ड्राइव मोटर

सैटेलाइट एंटीना और केंद्रित फोटोवोल्टिक प्रणाली के लिए अनुकूलित एसडीई स्लीव ड्राइव गियरबॉक्स



विवरण



हैंगटुओ का स्लीवलेस ड्राइव is composed of the housing, slewing bearing, sealing, enveloping worm with some completed spare parts. आवास से बना है, कुछ पूरा स्पेयर पार्ट्स के साथ असर, सील, आवरण कृमि। We can also produce the Electronic motor and Hydraulic motor used for slewing drives, which can moves for हम स्लीविंग ड्राइव के लिए उपयोग की जाने वाली इलेक्ट्रॉनिक मोटर और हाइड्रोलिक मोटर का उत्पादन भी कर सकते हैं, जिसके लिए कदम बढ़ा सकते हैं दक्षिणावर्त दिशा और काउंटर दक्षिणावर्त दिशा रोटेशन।



फायदा



1. मजबूत पल पल slewing अंगूठी पर आधारित है

2. अपनाने वर्म ड्राइव

3. मल्टी टूथ संपर्क का उपयोग करने के लिए बड़ा भार ड्राइव करें

4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन



एसडीई स्लीव ड्राइव का प्रदर्शन चार्ट



नमूना अनुपात रेटेड उत्पादन टोक़ (एनएम) झुका हुआ टोक़ (एनएम) होल्डिंग टोक़ (एनएम) अक्षीय भार (kN) रेडियल लोड (kN) दक्षता प्रेसिजन (°) स्व ताला वजन (किग्रा)
3 " 31: 1 600 1500 5800 10 15 40% ≤0.1 हाँ 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 हाँ 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0.1 हाँ 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 हाँ 92
12 " 78: 1 5800 25000 40,560 77 190 40% ≤0.1 हाँ 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0.1 हाँ 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 हाँ 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 हाँ 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 हाँ 705



टिप्पणी: उपरोक्त आयाम और पैरामीटर अधिक विस्तृत आयामों और मापदंडों के लिए अद्यतन या समायोजित किए जा सकते हैं, कृपया हमारी बिक्री चित्र देखें।



वर्गीकरण और चित्र



There is usually single axis type; आमतौर पर एकल अक्ष प्रकार होता है; dual axis type, vertical type and dual worm type from 3 to 25 inch, for detail pls contact us for the sales drawing. दोहरी अक्ष प्रकार, ऊर्ध्वाधर प्रकार और दोहरे कीड़ा प्रकार 3 से 25 इंच, विस्तार के लिए pls बिक्री के लिए हमसे संपर्क करें।



उदाहरण के लिए SDE5 इंच की बिक्री ड्राइंग:



स्थापना आयाम:

सैटेलाइट एंटीना और केंद्रित फोटोवोल्टिक प्रणाली के लिए अनुकूलित एसडीई स्लीव ड्राइव गियरबॉक्स 0



प्रदर्शन मापदंडों:

सैटेलाइट एंटीना और केंद्रित फोटोवोल्टिक प्रणाली के लिए अनुकूलित एसडीई स्लीव ड्राइव गियरबॉक्स 1
