उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE7 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | SDE7 |
---|---|---|---|
प्रकार: | कृमि और कृमि | गारंटी: | 3 साल |
OEM: | उपलब्ध | तकनीकी सहायता: | साड़ी उम्र |
आवेदन: | सौर ट्रैकिंग प्रणाली | अनुपात: | 57 |
हाई लाइट: | slewing रिंग ड्राइव,छोटे slew ड्राइव |

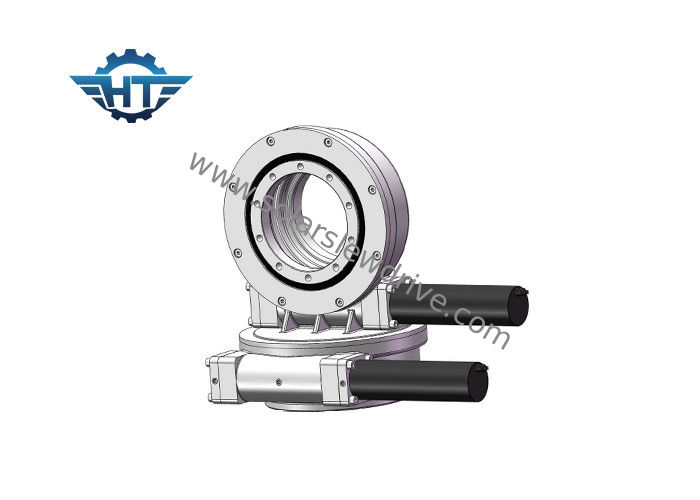

विश्वसनीय SDE3 / SDE5 स्टेपल मोटर और CSP स्टेशन के लिए ड्राइवर्स के साथ डुअल एक्सिस स्लीव ड्राइव
विशेष विवरण
हमारे बेस मॉडल का आकार 1,500 एनएम से 11,200 एनएम के टॉर्क, 100Nm से 20,000 Nm का आउटपुट टॉर्क, 5000 Nm से 89,000 Nm का टिल्टिंग टॉर्क, और गियरबॉक्स में कमी का अनुपात 30: 1 से 150: 1 तक है।एक ग्रहों के गियरबॉक्स को संलग्न करके, गियर अनुपात और भी अधिक हो सकता है।ड्राइव क्षैतिज, लंबवत या कई अक्षों के संयोजन पर लगाए जा सकते हैं।
विश्वसनीयता
हमारे एसडीई दोहरे अक्ष स्लीविंग ड्राइव को सटीक 3 डी पोजिशनिंग के 30 साल के फील्ड लाइफ टाइम के लिए आश्वासन दिया जाता है।एसडीई ड्राइव एकल ड्राइव में एक कुशल और विश्वसनीय समाधान बनाते हैं।हम अपने सभी घटकों और कच्चे माल को आईएसओ 9001, CE प्रमाणपत्र द्वारा निर्धारित मानकों का उपयोग करके क्षेत्र के जीवन को अधिकतम करने के लिए योग्य बनाते हैं।
प्रदर्शन
हमारे स्लीव ड्राइव अधिकतम नियंत्रण और आंदोलन का समर्थन देने के लिए पेटेंट किए गए प्रति घंटा कीड़ा तकनीक का उपयोग करते हैं।हमारे कृमि गियर 5 से 11 दांतों को रिंग ग्लास की पिच लाइन पर घंटो पेंच से जोड़ते हैं, जो कि मानक कृमि की तुलना में अधिक दांतों से जुड़ा होता है, जिससे गियरबॉक्स को अधिक स्थिरता और मजबूती मिलती है।प्रति घंटा प्रौद्योगिकी के बारे में अधिक जानें।
अनुप्रयोग
ड्यूल-एक्सिस स्लीपिंग ड्राइव के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल-एक्सिस सोलर ट्रैकर्स हैं, जैसे कि हेलियोस्टैट्स और कॉन्सेंट्रेटेड फोटोवोल्टाइक (सीपीवी), और सैटेलाइट या रडार डिश।अन्य एप्लिकेशन जैसे ऑटोमोटिव लिफ्ट, रोबोट आर्म पॉजिशनर और स्टेज उपकरण।
प्रति घंटा कीड़ा अपनाने से, ड्राइव में निम्नलिखित विशेषताएं हैं:
1) उच्च उत्पादन टोक़ और पकड़े लोड
2) शीर्ष ट्रैकिंग परिशुद्धता
3) मजबूत जंग प्रतिरोध और सील प्रभावी है
उपग्रह एंटीना में स्लीविंग ड्राइव लगाया गया:
स्लीविंग ड्राइव के उचित आकार का चयन कैसे करें?
न केवल प्रदर्शन की कमी या प्रदर्शन अधिशेष से बचने के लिए स्लीविंग ड्राइव का उचित आकार चुनना लागत प्रभावी समाधानों को प्राप्त करने में एक महत्वपूर्ण भूमिका निभाता है।
उपयुक्त स्लीविंग ड्राइव का चयन करने के लिए कृपया हमें निम्नलिखित जानकारी दें:
1. आवेदन
2. आउटपुट टोक़ की आवश्यकता।यदि आपके पास उस डेटा का एक स्पष्ट विचार नहीं है, तो बस हमें लोड बताएं, उदाहरण के लिए, पैनलों का वजन और हमारे स्लीविंग ड्राइव पर बढ़ते ब्रैकेट।
3. पिछले 10 वर्षों में आपके क्षेत्र में लोड आयाम और सबसे बड़ी हवा जो गणना करने के लिए उपयोग की जाती है कि अगर हमने जो ड्राइव की सिफारिश की है वह बड़ी हवा आने पर अधिकतम लोड को सहन कर सकती है।
4. आउटपुट की गति जो आपको आवश्यक थी जो हमें आपके लिए उपयुक्त मोटर्स की सिफारिश करने में मदद करेगी।
5. अन्य चेतावनी जैसे बैकलैश, आईपी ग्रेड की मांग आदि
हमारी दोहरी अक्ष स्लीविंग ड्राइव लिस्टेड बेलो हैंडब्ल्यू, अधिक विस्तृत आयामों और मापदंडों के लिए, कृपया हमारी बिक्री चित्र देखें।
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
