अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SDE7 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| सामग्री: | 50 एमएन, 42 क्रॉमो | प्रकार: | कृमि और कृमि |
|---|---|---|---|
| जीवन काल: | 30 साल | आवेदन: | दोहरी अक्ष सौर ट्रैकर |
| गियर अनुपात: | 57 | बसाया हुआ आवास: | हाँ |
| प्रतिक्रिया: | 0.1 डिग्री से कम | दक्षता: | 40% |
| हाई लाइट: | slewing रिंग ड्राइव,छोटे slew ड्राइव |
||
सौर ट्रैकर के लिए 50Mn / 42CrMo सामग्री दोहरी अक्ष स्लीव ड्राइव होल्डिंग टोक़ 13 KNm
विवरण

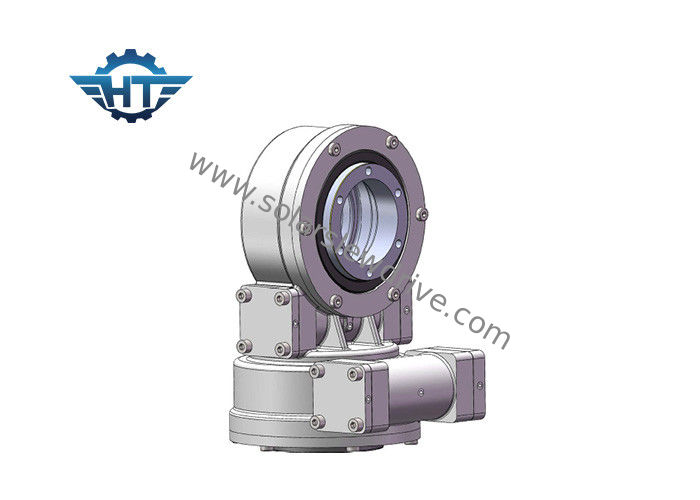

दोहरी अक्ष सौर ट्रैकर के लिए SDE7 Slewing ड्राइव
ब्रांड नाम: HT
मॉडल संख्या: SDE3A
स्थितिः नई
बिक्री के बाद सेवा प्रदान की जाती है: विदेशी सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स
आउटपुट टॉर्क: 2000 एनएम
झुकने का क्षण टोक़: 13500 एन, एम
होल्डिंग टोक़: 13200 एनएम
अक्षीय रेटिंग: 34 के.एन.
रेडियल रेटिंग: 58 के.एन.
गियर अनुपात: 57: 1
ट्रैकिंग परिशुद्धता: Precision 0.1 °
मोटर: 12 वी, 24 वी, डीसी मोटर, 380 वी, 220 वी एसी मोटर
नेट वजन: 56 किलोग्राम
प्रसव के समय: 15 दिनों के भीतर काम के बाद आदेश की पुष्टि की और भुगतान प्राप्त किया।
लाभ
संयुक्त और ऊंचाई डिजाइन और संलग्न डिजाइन ट्रैकिंग परिशुद्धता और बिजली उत्पादन दक्षता में सुधार कर सकते हैं।
संयुक्त डिजाइनिंग का उपयोग करके एफआरबी ने बेहतर कठोरता, प्रभाव प्रतिरोध को मजबूत किया, जो रेगिस्तान और अन्य लोगों के कठोर वातावरण का सामना करने में सक्षम था।
प्रदर्शन
स्लीव ड्राइव अधिकतम नियंत्रण और आंदोलन का समर्थन देने के लिए पेटेंट किए गए प्रति घंटा कीड़ा प्रौद्योगिकी का उपयोग करते हैं।हमारे कृमि गियर 5 से 11 दांतों को रिंग ग्लास की पिच लाइन पर घंटो पेंच से जोड़ते हैं, जो कि मानक कृमि की तुलना में अधिक दांतों से जुड़ा होता है, जिससे गियरबॉक्स को अधिक स्थिरता और मजबूती मिलती है।प्रति घंटा प्रौद्योगिकी के बारे में अधिक जानें।
अनुप्रयोग
हेलिओस्टैट्स और केंद्रित फोटोवोल्टिक (सीपीवी), और उपग्रह या रडार व्यंजनों जैसे ड्यूल-एक्सिस स्लीपिंग ड्राइवर्स ड्यूल-एक्सिस सोलर ट्रैकर्स के लिए सबसे आम स्लीविंग ड्राइव एप्लीकेशन।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट्स, रोबोट आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
एसडीई ड्यूल-एक्सिस पोजिशनर स्पेसिफिकेशंस
1) एसडीई श्रृंखला स्लीविंग ड्राइव व्यापक रूप से सौर ट्रैकर के सापेक्ष रोटेशन भागों के लिए उपयोग किया जाता है।
2) सौर पीवी और सौर के दोहरे अक्ष ट्रैकर
विश्वसनीयता
एसडीई ड्यूल-एक्सिस स्लीविंग ड्राइव 30% क्षेत्र के लिए सटीक 3 डी पोजिशनिंग के लिए आश्वस्त हैं।एसडीई ड्राइव एकल ड्राइव में एक कुशल और विश्वसनीय समाधान बनाते हैं।हम अपने सभी घटकों और कच्चे माल को आईएसओ 9001, CE प्रमाणपत्र द्वारा निर्धारित मानकों का उपयोग करके क्षेत्र के जीवन को अधिकतम करने के लिए योग्य बनाते हैं।
एसडीई सीरीज तकनीकी डाटा
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
