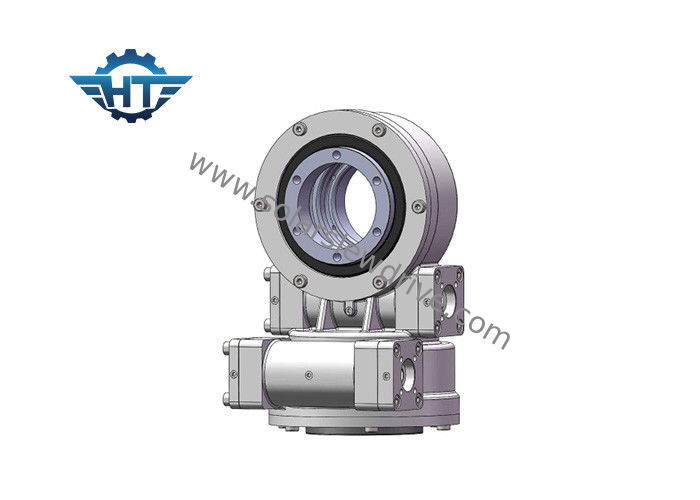

दो दिशाओं के लिए दोहरी एक्सिस जीपीएस सन ट्रैकिंग सिस्टम के लिए संलग्न SDE5 वर्म गियर स्लीविंग ड्राइव

दो दिशाओं के लिए दोहरी एक्सिस जीपीएस सन ट्रैकिंग सिस्टम के लिए संलग्न SDE5 वर्म गियर स्लीविंग ड्राइव

  • दो दिशाओं के लिए दोहरी एक्सिस जीपीएस सन ट्रैकिंग सिस्टम के लिए संलग्न SDE5 वर्म गियर स्लीविंग ड्राइव
  • दो दिशाओं के लिए दोहरी एक्सिस जीपीएस सन ट्रैकिंग सिस्टम के लिए संलग्न SDE5 वर्म गियर स्लीविंग ड्राइव
दो दिशाओं के लिए दोहरी एक्सिस जीपीएस सन ट्रैकिंग सिस्टम के लिए संलग्न SDE5 वर्म गियर स्लीविंग ड्राइव
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SDE5 "
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 280~504 / pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: प्रति माह 2000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
सामग्री: 50 एमएन, 42 क्रॉमो, क्यूटी नमूना: दो अक्ष 7 इंच
गियर अनुपात: 57: 1 आउटपुट टोक़: 0.8 केएनएम
टोर्क पकड़ना: 6 kNm झुका हुआ टोक़: 9.2 kNm
दक्षता: 40% काम अस्थायी।: -30 सेल्सियस 30 + 120 सेल्सियस
हाई लाइट:

slewing रिंग ड्राइव

,

वर्म ड्राइव मोटर

दो दिशाओं के लिए दोहरी एक्सिस जीपीएस सन ट्रैकिंग सिस्टम के लिए संलग्न SDE5 वर्म गियर स्लीविंग ड्राइव



Descripiton



मॉडल: SDE7
उद्गम-स्थान: चांगझौ, चीन
ब्रांड: HT
टाइप करें: संलग्न
सामग्री: 42CrMo, 50Mn
आउटपुट टॉर्क: 800N.m.
झुका हुआ पल टोक़: 6000 एनएम
होल्डिंग टोक़: 9200 एनएम
स्थैतिक अक्षीय रेटिंग: 133 के.एन.
स्थैतिक रेडियल रेटिंग: 53 के.एन.
डायनेमिक अक्षीय रेटिंग: 32 KN
डायनामिक रेडियल रेटिंग: 28KN
गियर अनुपात: 57: 1
क्षमता: 40%



हैंगटुओ की नींद उड़ाने वाली ड्राइवआवास से बना है, कुछ पूरा स्पेयर पार्ट्स के साथ असर, सील, आवरण कृमि।हम स्लीविंग ड्राइव के लिए उपयोग की जाने वाली इलेक्ट्रॉनिक मोटर और हाइड्रोलिक मोटर का उत्पादन भी कर सकते हैं, जिसके लिए कदम बढ़ सकते हैं दक्षिणावर्त दिशा और काउंटर दक्षिणावर्त दिशा रोटेशन।



फायदा



1. जोरदार पल पल के आधार पर slewing अंगूठी है

2. वर्मिंग वर्म ड्राइव को अपनाएं

3. मल्टी टूथ कॉन्टैक्ट का उपयोग करने के लिए बड़ा लोड ड्राइव करें

4. बेहतर स्थिर स्व-लॉकिंग फ़ंक्शन



एसडीई सीरीज का प्रदर्शन चार्ट



नमूना अनुपात रेटेड उत्पादन टोक़ (एनएम) झुका हुआ टोक़ (एनएम) होल्डिंग टोक़ (एनएम) अक्षीय भार (kN) रेडियल लोड (kN) दक्षता प्रेसिजन (°) स्व ताला वजन (किग्रा)
3 " 31: 1 600 1500 5800 10 15 40% ≤0.1 हाँ 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 हाँ 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0.1 हाँ 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 हाँ 92
12 " 78: 1 5800 25000 40,560 77 190 40% ≤0.1 हाँ 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0.1 हाँ 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 हाँ 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 हाँ 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 हाँ 705



टिप्पणी: उपरोक्त आयाम और पैरामीटर अधिक विस्तृत आयामों और मापदंडों के लिए अद्यतन या समायोजित किए जा सकते हैं, कृपया हमारी बिक्री चित्र देखें।



वर्गीकरण और चित्र

आमतौर पर एकल अक्ष प्रकार होता है;दोहरी अक्ष प्रकार, ऊर्ध्वाधर प्रकार और दोहरे कृमि प्रकार 3 से 25 इंच, विस्तार के लिए pls बिक्री के लिए हमसे संपर्क करें।



उदाहरण के लिए SDE5 इंच की बिक्री ड्राइंग:



स्थापना आयाम:

दो दिशाओं के लिए दोहरी एक्सिस जीपीएस सन ट्रैकिंग सिस्टम के लिए संलग्न SDE5 वर्म गियर स्लीविंग ड्राइव 0
