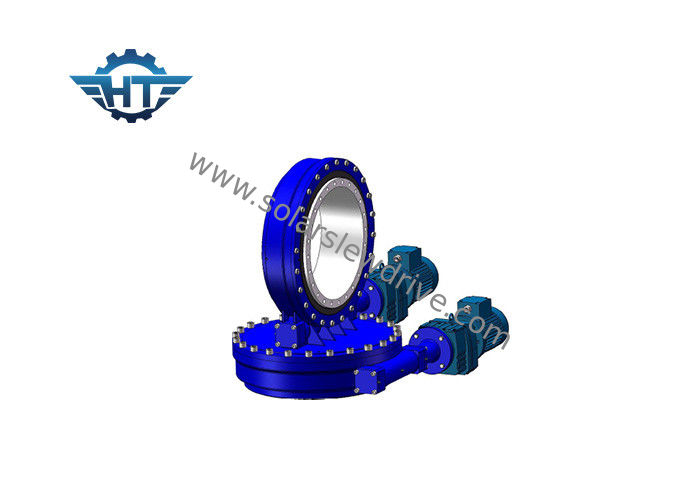

ड्यूल एक्सिस सन सोलर सिस्टम के लिए गियर अनुपात 78/1 एसडीई 12 ड्यूल एक्सिस स्लीव ड्राइव बायक्सियल

ड्यूल एक्सिस सन सोलर सिस्टम के लिए गियर अनुपात 78/1 एसडीई 12 ड्यूल एक्सिस स्लीव ड्राइव बायक्सियल

  • ड्यूल एक्सिस सन सोलर सिस्टम के लिए गियर अनुपात 78/1 एसडीई 12 ड्यूल एक्सिस स्लीव ड्राइव बायक्सियल
  • ड्यूल एक्सिस सन सोलर सिस्टम के लिए गियर अनुपात 78/1 एसडीई 12 ड्यूल एक्सिस स्लीव ड्राइव बायक्सियल
ड्यूल एक्सिस सन सोलर सिस्टम के लिए गियर अनुपात 78/1 एसडीई 12 ड्यूल एक्सिस स्लीव ड्राइव बायक्सियल
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SDE12 "
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 280~504 / pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: प्रति माह 2000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
सामग्री: 50 एमएन, 42 क्रॉमो नमूना: SDE12
प्रकार: कृमि और कृमि गारंटी: 3 साल
OEM: उपलब्ध तकनीकी सहायता: साड़ी उम्र
आवेदन: सौर ट्रैकिंग प्रणाली अनुपात: 78
रंग: RAL कोड के आधार पर काम अस्थायी।: -30 ~ + 120 सेल्सियस
हाई लाइट:

slewing रिंग ड्राइव

,

छोटे slew ड्राइव

ड्यूल एक्सिस सन सोलर सिस्टम के लिए गियर रेशियो 78/1 एसडीई 12 ड्यूल एक्सिस स्लीव ड्राइव बायक्सियल



ड्यूल एक्सिस स्लीव ड्राइव (एसडीई टाइप) - सोलर ट्रैकर स्लीव ड्राइव


एसडीई श्रृंखला डिजाइनिंग वीई और एसई के लाभों को अवशोषित करता है।Azimuth और Elevation 3D दिशा एक ही समय में घूमती है।
ड्यूल-एक्सिस स्लीविंग ड्राइव के लिए सबसे आम स्लीविंग ड्राइव एप्लिकेशन डुअल-एक्सिस सोलर ट्रैकर्स हैं, जैसे कि हेलियोस्टेट्स और कॉन्सेंट्रेटेड फोटोवोल्टाइक (सीपीवी), और सैटेलाइट या रडार डिश।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट्स, रोबोट आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।

विशेष विवरण



हमारे बेस मॉडल का आकार 1,500 एनएम से लेकर 11,200 एनएम के टॉर्क, 100Nm से 20,000 Nm का आउटपुट टॉर्क, 5000 Nm से 89,000 Nm का टिल्टिंग टॉर्क, और गियरबॉक्स का रिडक्शन अनुपात 30: 1 से 150: 1 तक है।एक ग्रहों के गियरबॉक्स को संलग्न करके, गियर अनुपात और भी अधिक हो सकता है।ड्राइव क्षैतिज, लंबवत या कई अक्षों के संयोजन पर लगाए जा सकते हैं।



विश्वसनीयता



हमारे एसडीई दोहरे अक्ष स्लीविंग ड्राइव को सटीक 3 डी पोजिशनिंग के 30 साल के फील्ड लाइफ टाइम के लिए आश्वासन दिया जाता है।एसडीई ड्राइव एकल ड्राइव में एक कुशल और विश्वसनीय समाधान बनाते हैं।हम अपने सभी घटकों और कच्चे माल को आईएसओ 9001, CE प्रमाणपत्र द्वारा निर्धारित मानकों का उपयोग करके क्षेत्र के जीवन को अधिकतम करने के लिए अर्हता प्राप्त करते हैं।



प्रदर्शन



हमारे स्लीव ड्राइव अधिकतम कंट्रोल और मूवमेंट सपोर्ट देने के लिए पेटेंटेड ग्लासग्लास वर्म तकनीक का उपयोग करते हैं।हमारे कृमि गियर 5 से 11 दांतों को रिंग ग्लास की पिच लाइन पर घंटो पेंच से जोड़ते हैं, जो कि मानक कृमि की तुलना में अधिक दांतों से जुड़ा होता है, जिससे गियरबॉक्स को अधिक स्थिरता और मजबूती मिलती है।प्रति घंटा प्रौद्योगिकी के बारे में अधिक जानें।



प्रति घंटा कीड़ा अपनाने से, ड्राइव में निम्नलिखित विशेषताएं हैं:



1) उच्च उत्पादन टोक़ और पकड़े लोड



2) शीर्ष ट्रैकिंग परिशुद्धता



3) मजबूत जंग प्रतिरोध और सील प्रभावी है



हमारे दोहरे अक्ष स्लीपिंग ड्राइव सूचीबद्ध बेलो हैंडब्ल्यू, अधिक विस्तृत आयामों और मापदंडों के लिए, कृपया हमारी बिक्री चित्र देखें



नमूना अनुपात रेटेड उत्पादन टोक़ (एनएम) झुका हुआ टोक़ (एनएम) होल्डिंग टोक़ (एनएम) अक्षीय भार (kN) रेडियल लोड (kN) दक्षता प्रेसिजन (°) स्व ताला वजन (किग्रा)
3 " 31: 1 600 1500 5800 10 15 40% ≤0.1 हाँ 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 हाँ 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0.1 हाँ 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 हाँ 92
12 " 78: 1 5800 25000 40,560 77 190 40% ≤0.1 हाँ 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0.1 हाँ 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 हाँ 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 हाँ 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 हाँ 705



स्लीविंग ड्राइव के उचित आकार का चयन कैसे करें?



न केवल प्रदर्शन की कमी या प्रदर्शन अधिशेष से बचने के लिए स्लीविंग ड्राइव का एक उचित आकार चुनना लागत प्रभावी समाधान प्राप्त करने में एक महत्वपूर्ण भूमिका निभा रहा है।



उपयुक्त स्लीविंग ड्राइव का चयन करने के लिए कृपया हमें निम्नलिखित जानकारी दें:



1. आवेदन

2. आउटपुट टोक़ की आवश्यकता।यदि आपके पास उस डेटा का एक स्पष्ट विचार नहीं है, तो बस हमें लोड बताएं, उदाहरण के लिए, पैनलों का वजन और हमारे स्लीविंग ड्राइव पर बढ़ते कोष्ठक।

3. पिछले 10 वर्षों में आपके क्षेत्र में लोड आयाम और सबसे बड़ी हवा जो गणना करने के लिए उपयोग की जाती है कि अगर हमने सिफारिश की है कि बड़ी हवा आने पर अधिकतम लोड को सहन कर सकते हैं।

4. आउटपुट की गति जो आपको आवश्यक थी जो हमें आपके लिए उपयुक्त मोटर्स की सिफारिश करने में मदद करेगी।

5. अन्य चेतावनी जैसे बैकलैश, आईपी ग्रेड की मांग आदि
