उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE7 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50 एमएन, 42 क्रॉमो, क्यूटी | नमूना: | दोहरी धुरी 7 इंच |
---|---|---|---|
टोर्क पकड़ना: | 13.5 केएनएम | झुका हुआ टोक़: | 13.2 केएनएम |
दक्षता: | 40% | अक्षीय भार: | 34 केएन |
रेडियल लोड: | 58 केएन | रंग: | RAL कोड के आधार पर |
हाई लाइट: | slewing रिंग ड्राइव,वर्म ड्राइव मोटर |

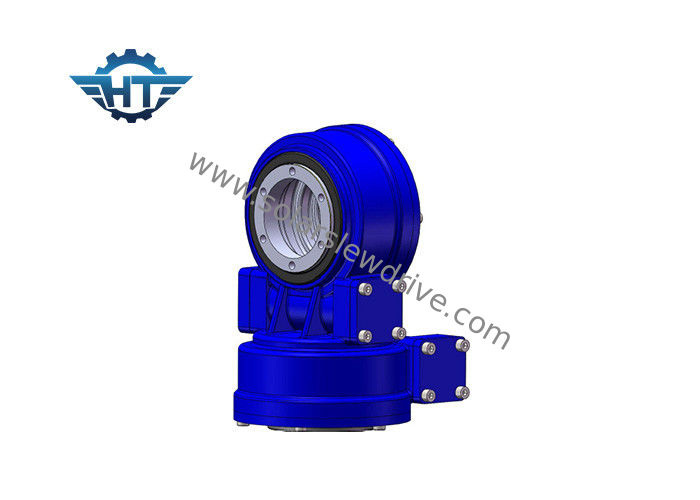

वर्म और वर्म व्हील SDE7 डुअल एक्सिस स्लीव ड्राइव विथ 24 VDC प्लैनेटरी गियर मोटर
ड्यूल एक्सिस सोलर ट्रैकर के लिए स्लीव ड्राइव
सौर ट्रैकर्स को यांत्रिक विशेषताओं को ध्यान में रखकर एकल-अक्ष ट्रैकर्स और दोहरे अक्ष ट्रैकर्स में विभाजित किया जा सकता है।चूंकि दोहरे अक्ष सिस्टम सूर्य की एक इष्टतम ट्रैकिंग प्राप्त करने में सक्षम हैं, इसलिए वे गर्त-शैली प्रणाली के अपवाद के साथ सभी प्रकार की केंद्रित सौर प्रौद्योगिकियों में अधिक लोकप्रिय हैं।
हमारे पास हाइड्रोलिक मोटर्स और इलेक्ट्रिक मोटर्स हैं, जो कि अपनी अलग-अलग काम करने की परिस्थितियों के अनुसार, ड्राइव डेटा के अनुसार हैं:
इलेक्ट्रिक गियर मोटर
मोटर डेटा | ग्रहों का डेटा | ||
रेटेड वोल्टेज | 24VDC | अनुपात | 398: 1 |
मूल्यांकन वर्तमान | 1.3a | आउटपुट टोक़ | 43Nm |
निर्धारित गति | 800RPM | आउटपुट स्पीड | 2Rpm |
संरक्षित स्तर | IP55 / 65/66 | शोर | <60db |
हाइड्रोलिक गियर मोटर
की पैरामीटर्स की शब्दावली
टिल्टिंग मोमेंट टॉर्क: टॉर्क लोड की स्थिति और स्लिंगिंग असर के केंद्र के बीच की दूरी से गुणा किया जाने वाला भार है।यदि लोड और दूरी से उत्पन्न qorque रेटेड झुकाव वाले क्षण टोक़ से अधिक है, तो स्लीविंग ड्राइव को पलट दिया जाएगा।
रेडियल लोड: स्लीविंग असर की धुरी पर लंबवत लोड करें
अक्षीय भार: स्लीविंग असर की धुरी के समानांतर लोड करें
टोर्क पकड़ना:यह रिवर्स टॉर्क है। जब ड्राइव को उलटा घुमाया जाता है, और भागों को नुकसान नहीं होता है, तो प्राप्त अधिकतम टोक़ को टॉर्क धारण करना कहा जाता है।
स्व ताला: केवल जब लोड किया जाता है, तो स्लीविंग ड्राइव घूमने में सक्षम नहीं होता है और इस प्रकार सेल्फ-लॉकिंग कहा जाता है।
एसडीई मॉडल प्रदर्शन पैरामीटर
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
