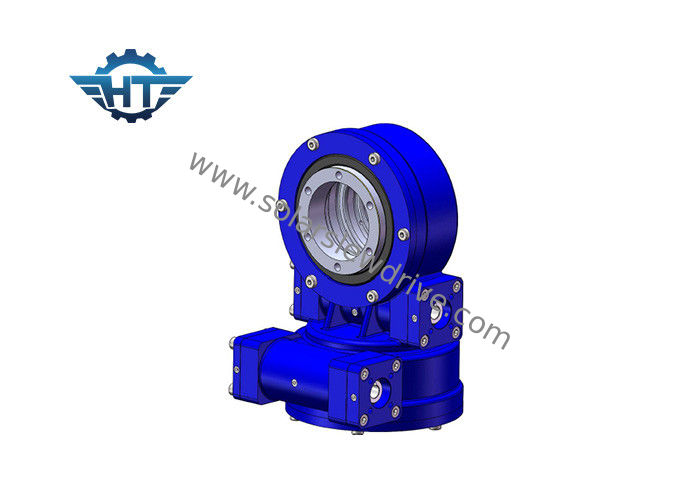

दोहरी शोर सौर ट्रैकिंग प्रणाली के लिए उच्च होल्डिंग टॉर्क के साथ कम शोर एसडीई स्लीव ड्राइव गियरबॉक्स

दोहरी शोर सौर ट्रैकिंग प्रणाली के लिए उच्च होल्डिंग टॉर्क के साथ कम शोर एसडीई स्लीव ड्राइव गियरबॉक्स

  • दोहरी शोर सौर ट्रैकिंग प्रणाली के लिए उच्च होल्डिंग टॉर्क के साथ कम शोर एसडीई स्लीव ड्राइव गियरबॉक्स
  • दोहरी शोर सौर ट्रैकिंग प्रणाली के लिए उच्च होल्डिंग टॉर्क के साथ कम शोर एसडीई स्लीव ड्राइव गियरबॉक्स
दोहरी शोर सौर ट्रैकिंग प्रणाली के लिए उच्च होल्डिंग टॉर्क के साथ कम शोर एसडीई स्लीव ड्राइव गियरबॉक्स
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SDE21 "
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 280~504 / pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: प्रति माह 2000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
सामग्री: 50 एमएन, 42 क्रॉमो, क्यूटी नमूना: SDE21
टोर्क पकड़ना: 89 kNm झुका हुआ टोक़: 65 kNm
दक्षता: 40% अक्षीय भार: 337 केएन
रेडियल लोड: 640 केएन रंग: RAL कोड के आधार पर
हाई लाइट:

slewing रिंग ड्राइव

,

छोटे slew ड्राइव

डुअल एक्सिस ऑटोमैटिक सोलर ट्रैकिंग सिस्टम के लिए लो नॉइज़ एसडीई सीरीज़ स्लीव ड्राइव गियरबॉक्स



विवरण



डुअल एक्सिस सोलर ट्रैकर में मूविंग प्लेटफॉर्म, एक फिक्स्ड प्लेटफॉर्म, एक सीरियल चेन, एक समानांतर चेन और एक ड्राइविंग डिवाइस जैसे ड्यूल एक्सिस सोलर ट्रैकर स्लीव ड्राइव शामिल हैं।मूविंग प्लेटफॉर्म सीरियल चेन द्वारा समर्थित है और समानांतर चेन द्वारा संचालित है, एक समानांतर ट्रैकिंग तंत्र बनाता है।दोहरे अक्ष सौर ट्रैकर के लिए स्लीव ड्राइव समानांतर श्रृंखला को गति के लिए कॉन्फ़िगर किया गया है ताकि ऊर्ध्वाधर और क्षैतिज पट्टियों के चारों ओर घूमने के लिए चलती प्लेटफॉर्म को चलाया जा सके।वर्तमान प्रकटीकरण के दोहरे अक्ष सौर ट्रैकर स्लीविंग ड्राइव में एक बड़ा कार्यक्षेत्र है, एक बेहतर ट्रैकिंग प्रदर्शन और उच्च कठोरता, कम ऊर्जा खपत, छोटे ड्राइविंग टॉर्क और कम जड़ता, आदि के फायदे हैं।



की पैरामीटर्स की शब्दावली



टिल्टिंग मोमेंट टॉर्क: टॉर्क लोड की स्थिति और स्लिंगिंग असर के केंद्र के बीच की दूरी से गुणा किया जाने वाला भार है।यदि लोड और दूरी से उत्पन्न qorque रेटेड झुकाव वाले क्षण टोक़ से अधिक है, तो स्लीविंग ड्राइव को पलट दिया जाएगा।

रेडियल लोड: स्लीविंग असर की धुरी पर लंबवत लोड करें

अक्षीय भार: स्लीविंग असर की धुरी के समानांतर लोड करें

टोर्क पकड़ना:यह रिवर्स टॉर्क है। जब ड्राइव को उलटा घुमाया जाता है, और भागों को नुकसान नहीं होता है, तो प्राप्त अधिकतम टोक़ को टॉर्क धारण करना कहा जाता है।

स्व ताला: केवल जब लोड किया जाता है, तो स्लीविंग ड्राइव घूमने में सक्षम नहीं होता है और इस प्रकार सेल्फ-लॉकिंग कहा जाता है।



एसडीई मॉडल प्रदर्शन पैरामीटर



नमूना अनुपात रेटेड उत्पादन टोक़ (एनएम) झुका हुआ टोक़ (एनएम) होल्डिंग टोक़ (एनएम) अक्षीय भार (kN) रेडियल लोड (kN) दक्षता प्रेसिजन (°) स्व ताला वजन (किग्रा)
3 " 31: 1 600 1500 5800 10 15 40% ≤0.1 हाँ 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 हाँ 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0.1 हाँ 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 हाँ 92
12 " 78: 1 5800 25000 40,560 77 190 40% ≤0.1 हाँ 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0.1 हाँ 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 हाँ 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 हाँ 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 हाँ 705





दोहरी शोर सौर ट्रैकिंग प्रणाली के लिए उच्च होल्डिंग टॉर्क के साथ कम शोर एसडीई स्लीव ड्राइव गियरबॉक्स 0
