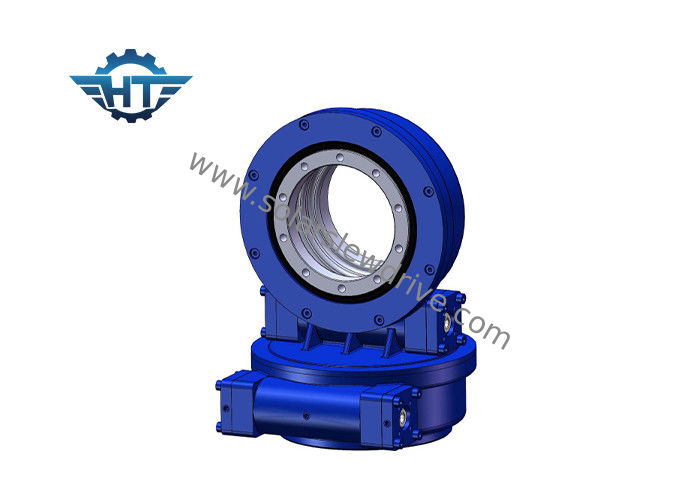

ड्यूल एक्सिस ट्रैकर्स के लिए 24 VDC प्लैनेटरी गियर मोटर के साथ छोटे आकार का SDE3 सोलर ट्रैकर ड्राइव

ड्यूल एक्सिस ट्रैकर्स के लिए 24 VDC प्लैनेटरी गियर मोटर के साथ छोटे आकार का SDE3 सोलर ट्रैकर ड्राइव

ड्यूल एक्सिस ट्रैकर्स के लिए 24 VDC प्लैनेटरी गियर मोटर के साथ छोटे आकार का SDE3 सोलर ट्रैकर ड्राइव
Small Size SDE3 Solar Tracker Drive With 24 VDC Planetary Gear Motor For Dual Axis Trackers
ड्यूल एक्सिस ट्रैकर्स के लिए 24 VDC प्लैनेटरी गियर मोटर के साथ छोटे आकार का SDE3 सोलर ट्रैकर ड्राइव
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SDE3 "
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 280~504 / pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: प्रति माह 2000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
सामग्री: 50 एमएन, 42 क्रॉमो नमूना: SDE3
प्रकार: कृमि और कृमि गारंटी: 3 साल
तकनीकी सहायता: साड़ी उम्र आवेदन: सौर ट्रैकिंग प्रणाली
अनुपात: 31: 1 जीवन काल: 30 साल
सुरक्षा स्तर: IP66
हाई लाइट:

छोटे स्लीव ड्राइव

,

वर्म ड्राइव मोटर

ड्यूल एक्सिस ट्रैकर्स के लिए 24 VDC प्लैनेटरी गियर मोटर के साथ छोटे आकार का SDE3 सोलर ट्रैकर ड्राइव



हम छोटे आकार की पेशकश कर रहे हैं एसडीई 3 स्लीविंग ड्राइव दोहरे अक्ष सौर ट्रैकर के लिए उपयोग किया जाता है जिसमें सौर पैनल 3-5 वर्ग मीटर से होते हैं।



प्रकार: सौर ट्रैकिंग प्रणाली के लिए असर
ब्रांड नाम: Hangtuo
मॉडल संख्या: SDE3
गियर अनुपात: 31: 1



स्लीविंग ड्राइव का विवरण


सौर ट्रैकिंग प्रणाली संलग्न आवास स्लीव ड्राइव झुकाव क्षमता के साथ।


स्लीविंग ड्राइव में मुख्य रूप से स्लीविंग ब्रिंग, वर्म शाफ्ट और मोटर्स (एसी, डीसी, हाइड्रोलिक) होते हैं।यह अक्षीय भार, रेडियल भार और झुकाव के क्षण को भी सहन कर सकता है। स्थापना स्थान को स्थापित करने, बनाए रखने और बचाने के लिए मुख्य लाभ आसानी से है।
SDE संलग्न आवास उद्योगों के बीच बिजली की चाल में मदद करता है और एक ही गियरबॉक्स से लोड-होल्डिंग और घूर्णी टोक़ की आवश्यकता वाली स्थितियों के लिए एकदम सही है।विशिष्ट अनुप्रयोगों में सौर ट्रैकर, पवन टर्बाइन, उपग्रह और रडार व्यंजन, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर एस और ऑटोमोटिव लिफ्ट शामिल हैं।


संलग्न हाउसिंग स्लीव ड्राइवदोनों एकल और दोहरे-अक्ष सौर ट्रैकर्स में लोड समर्थन और नियंत्रित घूर्णी टोक़ प्रदान करते हैं। हमारे घर में सौर ट्रैकर को लागू टॉर्क, रेडियल और अक्षीय भार के त्वरित जीवन चक्र परीक्षणों और पलटाव आंदोलन के लिए उपयोग किया जाता है।एक विशेष भारित पिंजरे की संरचना है ताकि हम 120 वर्ग मीटर पीवी पैनल की नकल कर सकें।


स्लीविंग ड्राइव एक गियरबॉक्स है जो रेडियल और अक्षीय भार को सुरक्षित रूप से पकड़ सकता है, साथ ही घूर्णन के लिए एक टोक़ भी संचारित कर सकता है।रोटेशन एक अक्ष में, या कई अक्षों में एक साथ हो सकता है। गियरिंग, बेयरिंग, सील, आवास, मोटर और अन्य सहायक घटकों के विनिर्माण द्वारा उन्हें ड्राइव किया जाता है और उन्हें तैयार गियरबॉक्स में इकट्ठा किया जाता है।


स्लीविंग ड्राइव को व्यापक रूप से मॉड्यूलर ट्रेलरों, क्रेन, लकड़ी हड़पने के उपकरण, एरियल वर्किंग प्लेटफॉर्म, सोलरट्रैकिंग सिस्टम विंड पावर सिस्टम आदि में लगाया जाता है।


स्लीविंग ड्राइव उच्च-अक्षांश क्षेत्रों के लिए उपयुक्त है और बिजली उत्पादन की शुद्धता 35% से अधिक हो जाएगी, जो सौर ऊर्जा उत्पादन प्रणाली की शुद्धता में काफी सुधार करती है।


क्षैतिज एकल-अक्ष सौर ट्रैकिंग प्रणाली के लिए, सौर पैनल का मुख्य शाफ्ट, कोण को ठीक से समायोजित करने के लिए कोण को समायोजित करेगा।इस तरह की स्लीविंग ड्राइव केवल कम अक्षांश क्षेत्र के लिए लागू की जाती है।


स्लीविंग बियरिंग को इसके मुख्य घटक के रूप में अपनाने से, स्लीविंग ड्राइव अक्षीय बल, रेडियल बल और झुकाव क्षण को सहन कर सकता है।स्लीविंग ड्राइव सौर ट्रैकिंग सिस्टम में व्यापक रूप से लागू होता है।


सौर ट्रैकिंग प्रणाली क्षैतिज एकल-अक्ष सौर ट्रैकिंग प्रणाली में विभाजित है, झुका हुआ एकल-अक्ष ट्रैकर और दोहरी अक्ष सौर ट्रैकिंग प्रणाली।
स्लीविंग ड्राइव जो सौर ट्रैकिंग सिस्टम में उपयोग किए जाते हैं वे मुख्य रूप से एकल अक्ष (एसई श्रृंखला), दोहरी अक्ष (एसडीई श्रृंखला) और ऊर्ध्वाधर प्रकार (वीई श्रृंखला) हैं।और सबसे आम उपयोग किए जाने वाले मॉडल SE3, SE5, SE7, SE9 हैं;SDE3, SDE7, VE7, VE9।





विश्वसनीयता



हमारे एसडीई दोहरे अक्ष स्लीविंग ड्राइव को सटीक 3 डी पोजिशनिंग के 30 साल के क्षेत्र के जीवन काल के लिए आश्वासन दिया जाता है।एसडीई ड्राइव एक एकल ड्राइव में एक कुशल और विश्वसनीय समाधान बनाते हैं।हम अपने सभी घटकों और कच्चे माल को आईएसओ 9001, CE प्रमाणपत्र द्वारा निर्धारित मानकों का उपयोग करके क्षेत्र के जीवन को अधिकतम करने के लिए योग्य बनाते हैं।



प्रदर्शन



हमारे स्लीव ड्राइव अधिकतम नियंत्रण और आंदोलन का समर्थन देने के लिए पेटेंट किए गए प्रति घंटा कीड़ा तकनीक का उपयोग करते हैं।हमारे कृमि गियर 5 से 11 दांतों को रिंग ग्लास की पिच लाइन पर घंटो पेंच से जोड़ते हैं, जो कि मानक कृमि की तुलना में अधिक दांतों से जुड़ा होता है, जिससे गियरबॉक्स को अधिक स्थिरता और मजबूती मिलती है।प्रति घंटा प्रौद्योगिकी के बारे में अधिक जानें।



ड्यूल एक्सिस ट्रैकर्स के लिए 24 VDC प्लैनेटरी गियर मोटर के साथ छोटे आकार का SDE3 सोलर ट्रैकर ड्राइव 0



स्लीविंग ड्राइव के उचित आकार का चयन कैसे करें?



न केवल प्रदर्शन की कमी या प्रदर्शन अधिशेष से बचने के लिए स्लीविंग ड्राइव का एक उचित आकार चुनना लागत प्रभावी समाधान प्राप्त करने में एक महत्वपूर्ण भूमिका निभा रहा है।



उपयुक्त स्लीविंग ड्राइव का चयन करने के लिए कृपया हमें निम्नलिखित जानकारी दें:



1. आवेदन

2. उत्पादन में आवश्यक टोक़।यदि आपके पास उस डेटा का स्पष्ट विचार नहीं है, तो बस हमें लोड बताएं, उदाहरण के लिए, पैनलों का वजन और हमारे स्लीविंग ड्राइव पर बढ़ते ब्रैकेट।

3. पिछले 10 वर्षों में लोड आयाम और आपके क्षेत्र में सबसे बड़ी हवा जो गणना करने के लिए उपयोग की जाती है कि अगर हमने जो ड्राइव की सिफारिश की है वह बड़ी हवा आने पर अधिकतम लोड को सहन कर सकती है।

4. आउटपुट की गति जो आपको आवश्यक थी जो हमें आपके लिए उपयुक्त मोटर्स की सिफारिश करने में मदद करेगी।

5. अन्य चेतावनी जैसे बैकलैश, आईपी ग्रेड की मांग आदि



हमारे दोहरे अक्ष स्लीपिंग ड्राइव सूचीबद्ध बेलो हैंडब्ल्यू, अधिक विस्तृत आयामों और मापदंडों के लिए, कृपया हमारी बिक्री चित्र देखें।


एसडीई मॉडल प्रदर्शन पैरामीटर
नमूना रेटेड उत्पादन टोक़ (एनएम) होल्डिंग टोक़ (एनएम) टिल्टिंग टॉर्क (एनएम) अक्षीय भार (kN) रेडियल लोड (kN) अनुपात प्रयत्न करना परिशुद्धता (डिग्री) आईपी काम कर रहे अस्थायी। (℃) स्व ताला वजन (किग्रा)
3 " 600 1500 5800 3.6 १५ 31: 1 43% ≤0.1 ६६ -30 120 + 120 हाँ 25 किलो
5 " 800 6000 है 9200 रु १६ २। 37: 1 43% ≤0.1 ६६ -30 120 + 120 हाँ 34 किग्रा
7 " 2000 13500 है 13200 रु 34 ५ 58 57: 1 43% ≤0.1 ६६ -30 120 + 120 हाँ 56 किग्रा
9 " 4300 रु 16000 27200 रु ६० 130 61: 1 43% ≤0.1 ६६ -30 120 + 120 हाँ 92 किग्रा
12 " 5800 25000 40560 है 77 190 78: 1 43% ≤0.1 ६६ -30 120 + 120 हाँ 160 किग्रा
14 " 6750 है 48000 है 44200 रु 110 230 85: 1 43% ≤0.1 ६६ -30 120 + 120 हाँ 224 किग्रा
17 " 9460 है 67000 है 53040 है 142 390 है 102: 1 43% ≤0.1 ६६ -30 120 + 120 हाँ 320 किग्रा
21 " 16000 89000 रु 65000 337 640 है 125: 1 43% ≤0.1 ६६ -30 120 + 120 हाँ 492 किग्रा
25 " 21450 है 112000 89000 रु 476 950 है 150: 1 43% ≤0.1 ६६ -30 120 + 120 हाँ 705 किग्रा
