अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SDE3 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| नमूना: | 3 इंच | गियर अनुपात: | 31: 1 |
|---|---|---|---|
| दक्षता: | 40% | चालक: | इलेक्ट्रिक मोटर / हाइड्रोलिक मोटर / सर्वो मोटर |
| प्रकार: | दो दिशाओं में घुड़सवार | आवेदन: | सौर ट्रैकिंग प्रणाली |
| precison: | उच्च | OEM सेवा: | उपलब्ध |
| हाई लाइट: | हाइड्रोलिक स्लीव मोटर,सोलर ट्रैकर ड्राइव |
||

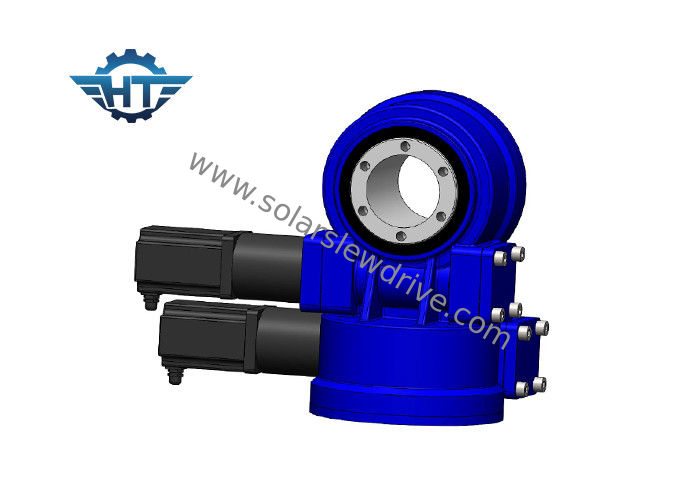

दोहरी एक्सिस सौर ट्रैकर्स के लिए SDE3 31/1 सोलर स्लीव ड्राइव वर्टिकल और हॉरिजॉन्टल माउंटेड
विवरण
दोहरी अक्ष सौर ट्रैकर के लिए एसडीई 3 स्लीविंग ड्राइव
ब्रांड नाम: HT
मॉडल संख्या: SDE3
स्थितिः नई
बिक्री के बाद सेवा प्रदान की जाती है: विदेशी सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स
आउटपुट टोक़: 600 एनएम
झुका हुआ पल टोक़: 1500 एनएम
होल्डिंग टोक़: 5800 एनएम
अक्षीय रेटिंग: 10 केएन
रेडियल रेटिंग: 15 केएन
गियर अनुपात: 31: 1
ट्रैकिंग परिशुद्धता: Precision 0.1 °
मोटर: 12 वी, 24 वी, डीसी मोटर, 380 वी, 220 वी एसी मोटर
नेट वजन: 25 किलोग्राम
प्रसव के समय: 15 दिनों में नमूना, बैच आदेश 15 ~ 45 दिनों का है
विशेषताएं
अनुप्रयोग
हेलीओस्टैट्स और संकेंद्रित फोटोवोल्टिक (सीपीवी) और उपग्रह या रडार व्यंजनों जैसे ड्यूल-एक्सिस स्लीपिंग ड्राइवरे ड्यूल-एक्सिस सोलर ट्रैकर्स के लिए सबसे आम स्लीविंग ड्राइव एप्लीकेशन।अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोट आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
एसडीई ड्यूल-एक्सिस पोजिशनर स्पेसिफिकेशंस
विश्वसनीयता
एसडीई ड्यूल-एक्सिस स्लीविंग ड्राइव 30% क्षेत्र के लिए सटीक 3 डी पोजिशनिंग के लिए आश्वस्त हैं।एसडीई ड्राइव एक एकल ड्राइव में एक कुशल और विश्वसनीय समाधान बनाते हैं।हम अपने सभी घटकों और कच्चे माल को आईएसओ 9001, CE प्रमाणपत्र द्वारा निर्धारित मानकों का उपयोग करके क्षेत्र के जीवन को अधिकतम करने के लिए योग्य बनाते हैं।
लाभ
संयुक्त और ऊंचाई डिजाइन और संलग्न डिजाइन ट्रैकिंग परिशुद्धता और बिजली उत्पादन दक्षता में सुधार कर सकते हैं।
संयुक्त डिजाइनिंग का उपयोग करके एफआरबी ने बेहतर कठोरता, प्रभाव प्रतिरोध को मजबूत किया, जो रेगिस्तान और अन्य लोगों के कठोर वातावरण का सामना करने में सक्षम था।
आवेदन:
1) एसडीई श्रृंखला स्लीविंग ड्राइव सौर ट्रैकर के सापेक्ष रोटेशन भागों के लिए व्यापक रूप से उपयोग किया जाता है।
2) सौर पीवी और सौर के दोहरे अक्ष ट्रैकर
अभिलक्षण और लाभ
प्रदर्शन
स्लीव ड्राइव अधिकतम नियंत्रण और आंदोलन का समर्थन देने के लिए पेटेंट किए गए प्रति घंटा कीड़ा प्रौद्योगिकी का उपयोग करते हैं।हमारे कृमि गियर 5 से 11 दांतों को रिंग ग्लास की पिच लाइन पर घंटो पेंच से जोड़ते हैं, जो मानक कीड़े की तुलना में अधिक दांतों की व्यस्तता है, जिससे गियरबॉक्स को अधिक स्थिरता और शक्ति मिलती है।प्रति घंटा प्रौद्योगिकी के बारे में अधिक जानें।
तकनीकी पैमाने
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | १० | १५ | 40% | ≤0.1 | हाँ | २५ |
| 5 " | 37: 1 | 800 | 6000 है | 9200 रु | १६ | २। | 40% | ≤0.1 | हाँ | 34 |
| 7 " | 57: 1 | 2000 | 7500 है | 13200 रु | 34 | ५ 58 | 40% | ≤0.1 | हाँ | 56 |
| 9 " | 61: 1 | 4300 रु | 16000 | 27200 रु | ६० | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 है | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14 " | 85: 1 | 6750 है | 48000 है | 44200 रु | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17 " | 102: 1 | 9460 है | 67000 है | 53040 है | 142 | 390 है | 40% | ≤0.1 | हाँ | 320 |
| 21 " | 125: 1 | 16000 | 89000 रु | 65000 | 337 | 640 है | 40% | ≤0.1 | हाँ | ४ ९ २ |
| 25 " | 150: 1 | 21450 है | 112000 | 89000 रु | 476 | 950 है | 40% | ≤0.1 | हाँ | 705 है |
