अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SDE21 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| नमूना: | 21 इंच | गियर अनुपात: | 150: 1 |
|---|---|---|---|
| दक्षता: | 40% | प्रकार: | दो दिशाओं में घुड़सवार |
| आवेदन: | दोहरी अक्ष सौर ट्रैकर्स | OEM सेवा: | उपलब्ध |
| उत्पत्ति का स्थान: | चांगझौ, चीन | चालक: | स्टेपर मोटर्स या ब्रश कम इलेक्ट्रिकल मोटर्स |
| हाई लाइट: | हाइड्रोलिक स्लीव मोटर,स्लीविंग गियर |
||

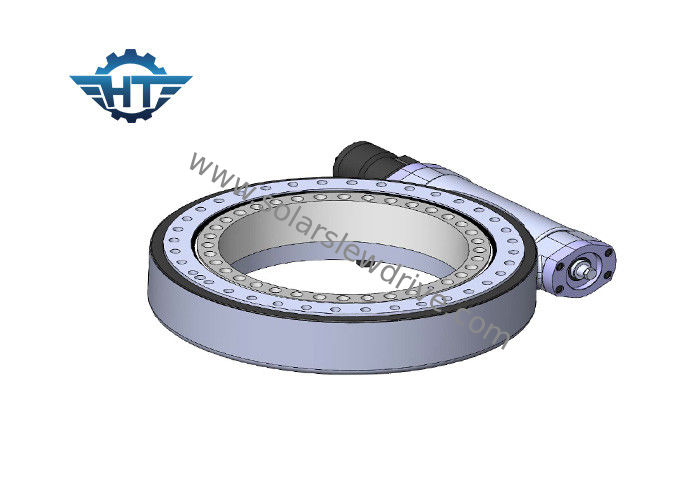

डीसी मोटर ने सोलर ट्रैकिंग सिस्टम के लिए एसई 21 हाई टॉर्क का इस्तेमाल किया
विवरण
प्रदर्शन
Slew drives use patented hourglass worm technology to give maximum control and movement support. स्लीव ड्राइव अधिकतम नियंत्रण और आंदोलन का समर्थन देने के लिए पेटेंट किए गए प्रति घंटा कीड़ा प्रौद्योगिकी का उपयोग करते हैं। Our worm gears engage 5 to 11 teeth on the pitch line of the ring gear from the hourglass screw, which is higher tooth engagement than standard worms, giving the gearbox greater stability and strength. हमारे कृमि गियर 5 से 11 दांतों को रिंग ग्लास की पिच लाइन पर घंटो पेंच से जोड़ते हैं, जो मानक कीड़े की तुलना में अधिक दांतों की व्यस्तता है, जिससे गियरबॉक्स को अधिक स्थिरता और शक्ति मिलती है। Learn more about hourglass technology. प्रति घंटा प्रौद्योगिकी के बारे में अधिक जानें।
विश्वसनीयता
SDE dual-axis slewing drives are assured for a 30-year field life of precise 3D positioning. एसडीई ड्यूल-एक्सिस स्लीविंग ड्राइव 30% क्षेत्र के लिए सटीक 3 डी पोजिशनिंग के लिए आश्वस्त हैं। SDE drives create an efficient and reliable solution in a single drive. एसडीई ड्राइव एकल ड्राइव में एक कुशल और विश्वसनीय समाधान बनाते हैं। We qualify all of our components and raw materials using standards set by ISO 9001, CE certifications to maximize field life. हम अपने सभी घटकों और कच्चे माल को आईएसओ 9001, CE प्रमाणपत्र द्वारा निर्धारित मानकों का उपयोग करके क्षेत्र के जीवन को अधिकतम करने के लिए अर्हता प्राप्त करते हैं।
एसई सीरीज के पैरामीटर
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
| 9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
| 12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
| 21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
| 25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
एpplications
The most common slewing drive application for the dual-axis slewing drivesare dual-axis solar trackers, such as heliostats and concentrated photovoltaics (CPV), and satellite or radar dishes. हेलीओस्टैट्स और संकेंद्रित फोटोवोल्टिक (सीपीवी), और उपग्रह या रडार व्यंजनों जैसे ड्यूल-एक्सिस स्लीपिंग ड्राइवर्स ड्यूल-एक्सिस सोलर ट्रैकर्स के लिए सबसे आम स्लीविंग ड्राइव एप्लीकेशन। Other applications include automotive lifts, robotic arm positioners, and stage equipment. अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट्स, रोबोट आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।Azimuth और ऊंचाई संयुक्त और संलग्न डिजाइन ट्रैकिंग परिशुद्धता और बिजली उत्पादन दक्षता में सुधार कर सकते हैं।
