उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE7 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
नमूना: | 7 इंच | गियर अनुपात: | 57 |
---|---|---|---|
दक्षता: | 40% | प्रकार: | दोहरी धुरी |
आवेदन: | सौर ट्रैकिंग प्रणाली | OEM सेवा: | उपलब्ध |
उत्पत्ति का स्थान: | चांगझौ, चीन | चालक: | 12 / 24vdc मोटर्स, सर्वो मोटर्स |
हाई लाइट: | हाइड्रोलिक स्लीव मोटर,स्लीविंग गियर |
SDE7 IP66 सोलर स्लीव ड्राइव, हाई टॉर्क और ड्यूल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए सटीक
उत्पाद वर्णन
ऐसे कई अनुप्रयोग हैं जिनमें स्लीविंग ड्राइव का उपयोग किया जा सकता है, मुख्य रूप से क्योंकि यह उन अनुप्रयोगों के लिए एकदम सही है जिनमें लोड-होल्डिंग पावर और रोटेशनल टॉर्क ताकत दोनों की आवश्यकता होती है।
विशिष्ट स्लीविंग ड्राइव अनुप्रयोगों में शामिल हैं लेकिन यह सीमित नहीं हैं: सौर ट्रैकर्स, विंड टर्बाइन, मैन लिफ्ट्स, हाइड्रोलिक मशीनरी, टेलीस्कोपिक हैंडल, डिगर एस, लिफ्ट्स, क्रेन, ड्रिलिंग उपकरण, सैन्य उपकरण, रोबोटिक सिस्टम।
हमारे पास 221 lbf.ft से 15800 lbf.ft. तक आउटपुट टॉर्क रेंज के साथ कई प्रकार की स्लीव ड्राइव है।
इंटीग्रल वर्म शाफ्ट के साथ स्लीविंग रिंग्स इंस्टॉलेशन की सादगी के कारण तेजी से लोकप्रिय हो रहे हैं और इसका उपयोग ट्रक माउंटेड क्रेन, छोटे विंड टर्बाइन, एक्सेस प्लेटफॉर्म, टर्नटेबल्स, सोलर ट्रैकिंग डिवाइस, सैटेलाइट कम्युनिकेशन सिस्टम, और सिंपल मटीरियल हैंडलिंग डिवाइसेस में किया जाता है।उच्च परिशुद्धता और शून्य बैकलैश इकाइयां समान रूप से विशिष्ट परियोजनाओं में लागू होती हैं।इसके अलावा, हम विभिन्न इलेक्ट्रिक और हाइड्रोलिक मोटर्स और गियरबॉक्स को मैच के लिए पेश कर सकते हैं।
पैराS के मीटरडे स्लीविंग ड्राइव
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
12 " | 78: 1 | 4300 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
टिप्पणी: उपरोक्त आयामों और मापदंडों को अधिक विस्तृत आयामों और मापदंडों के लिए अद्यतन या समायोजित किया जा सकता है, कृपया हमारी बिक्री चित्र देखें।
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं;हमारे मानक रंग RAL 9006 है।
विशेषताएं
1. सौर ट्रैकिंग प्रणाली की सुरक्षा सुनिश्चित करने के लिए उच्च बैकहोल्डिंग टोक़
2. उच्च भार सुनिश्चित करने के लिए मल्टी-टूथ संपर्क को बेहतर बनाने के लिए अंदर कीड़ा ड्राइव को निकालना
3. स्वयं ताला समारोह

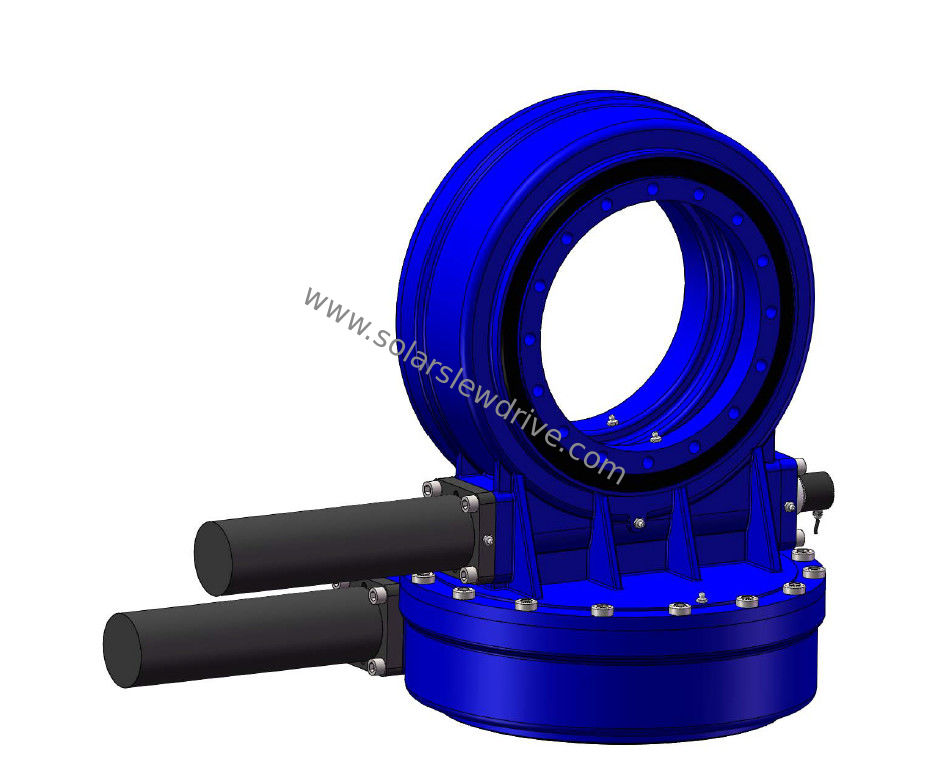

ड्यूल एक्सिस स्लीपिंग ड्राइव का उपयोग ड्यूल एक्सिस सोलर ट्रैकर, हेलियोस्टैट्स, कंसंट्रेटेड फोटोवोल्टाइक (सीपीवी) और सैटेलाइट एंटीना में किया जाता है।
सौर प्रणाली पर एक दोहरी अक्ष स्लीविंग ड्राइव लगाने से, पैनल हमेशा सूर्य की ओर उन्मुख होंगे, चाहे कोई भी मौसम हो, दिन का समय या क्षेत्रों का अक्षांश।यह परियोजना के मालिक को 40% तक अधिक बिजली की क्षमता प्राप्त करने दे सकता है।और इस प्रकार अधिक उपज।
