उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | वीई 9 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
प्रकार: | संलग्न | आवेदन: | विनिर्माण उपकरण |
---|---|---|---|
चालक: | हाइड्रोलिक मोटर | आई पी ग्रेड: | IP66 |
रंग: | अनुरोध के रूप में | effciency: | 40% |
आदर्श: | वीई 9 " | अनुपात: | 61: 1 |
हाई लाइट: | solar tracker drive,slewing gear |

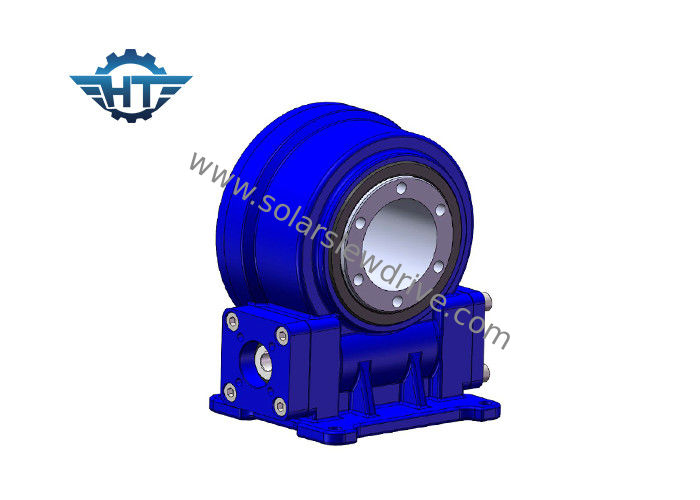

उत्पाद वर्णन
स्लीविंग ड्राइव में कई प्रकार होते हैं जैसे संलग्न प्रकार, खुला आवास प्रकार, ऊर्ध्वाधर प्रकार, दोहरी अक्ष प्रकार, उच्च परिशुद्धता प्रकार, वर्म ड्राइव प्रकार आदि। स्लीविंग ड्राइव मजबूत झुकाव पल टोक और स्थैतिक स्व-लॉकिंग फ़ंक्शन के साथ स्लीविंग असर पर आधारित है। बहुत अधिक दांत संपर्क सतह विशेष रूप से उच्च भार ड्राइविंग के लिए डिज़ाइन की गई है।
आदर्श: | VE9 | उत्पत्ति का स्थान | Changzhou, चीन |
ब्रांड | HANGTUO | प्रकार | संलग्न |
सामग्री | 42CrMo, 50Mn | आउटपुट टोक़ | 4300 एनएम |
टिल्टिंग मोमेंट टॉर्क | 16 K Nm | टोर्क पकड़ना | 27 K Nm |
स्थैतिक अक्षीय रेटिंग | 60 केएन | स्थैतिक रेडियल रेटिंग | 130 केएन |
गतिशील अक्षीय रेटिंग | 30 के.एन. | गतिशील रेडियल रेटिंग | 65 केएन |
गियर अनुपात | 37: 1 | दक्षता | 40% |
अनुप्रयोगों
हेलिओस्टैट्स और केंद्रित फोटोवोल्टिक (सीपीवी), और उपग्रह या रडार व्यंजनों जैसे ड्यूल-एक्सिस स्लीपिंग ड्राइवरे ड्यूल-एक्सिस सोलर ट्रैकर्स के लिए सबसे आम स्लीविंग ड्राइव एप्लीकेशन। अन्य अनुप्रयोगों में ऑटोमोटिव लिफ्ट, रोबोट आर्म पोजिशनर्स और स्टेज उपकरण शामिल हैं।
एसडीई ड्यूल-एक्सिस पोजिशनर स्पेसिफिकेशंस
संबंधित उत्पाद
वीई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
आदर्श | रेटेड उत्पादन टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता | परिशुद्धता (डिग्री) | आईपी | काम कर रहे अस्थायी। (℃) | स्व ताला | वजन (किग्रा) |
3 " | 600 | 5800 | 2100 | 3.6 | 15 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 12 किलो |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 18kg |
6 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 28kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 32kg |
9 " | 4300 | 27200 | 16000 | 60 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 52 किग्रा |
12 " | 5600 | 40,560 | 25000 | 77 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 88 किग्रा |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 135 किलो |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 192 किग्रा |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 251 किग्रा |
