अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SE5 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| नमूना: | SE5 | गियर अनुपात: | 37: 1 |
|---|---|---|---|
| आवेदन: | सौर ट्रैकर्स | उत्पत्ति के प्लेस: | Changzhou |
| चालक: | ग्रहों की गियर मोटर | प्रमाणपत्र: | ISO9001, CE |
| स्थापना: | क्षैतिज | रखरखाव: | नि: शुल्क |
| रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1 डिग्री से |
| हाई लाइट: | slew ड्राइव मोटर,slewing रिंग गियर |
||

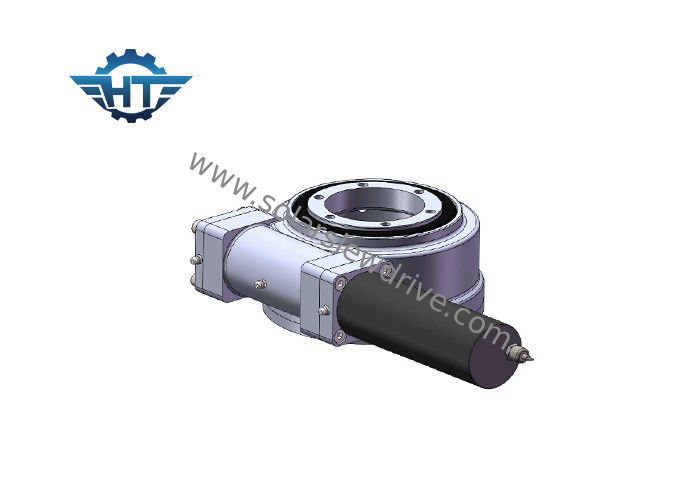

सौर ट्रैकर्स के लिए 24 VDC प्लैनेटरी मोटर के साथ SE5 क्षैतिज माउंटेड स्लीव ड्राइव गियरबॉक्स
विवरण
स्लीविंग ड्राइव में कई प्रकार होते हैं जैसे संलग्न प्रकार, खुला आवास प्रकार, ऊर्ध्वाधर प्रकार, दोहरी अक्ष प्रकार, उच्च परिशुद्धता प्रकार, वर्म ड्राइव प्रकार आदि। स्लीविंग ड्राइव मजबूत झुकाव पल टोक़ और स्टेटिक सेल्फ-लॉकिंग फ़ंक्शन के साथ स्लीविंग असर पर आधारित है।बहुत अधिक दांत संपर्क सतह विशेष रूप से उच्च भार ड्राइविंग के लिए डिज़ाइन की गई है।
| नमूना: | SE5 | उत्पत्ति का स्थान | चांगझौ, चीन |
| ब्रांड | HANGTUO | प्रकार | संलग्न |
| सामग्री | 42 क्रॉमो, 50 एमएन | आउटपुट टोक़ | 600 एनएम |
| टिल्टिंग मोमेंट टॉर्क | 6 के एनएम | टोर्क पकड़ना | 9.2 के। एनएम |
| स्थैतिक अक्षीय रेटिंग | 68 केएन | स्थैतिक रेडियल रेटिंग | 27 के.एन. |
| गतिशील अक्षीय रेटिंग | 34 केएन | गतिशील रेडियल रेटिंग | 14 केएन |
| गियर अनुपात | 37: 1 | दक्षता | 40% |
अनुशंसित स्लीविंग ड्राइव
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | २२ | १२ | 40% | ≤0.1 | हाँ | ६ |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | ३० | १६ | 40% | ≤0.1 | हाँ | । |
| 5 ” | 37: 1 | 800 | 6000 है | 9200 रु | ६ 68 | २। | 40% | ≤0.1 | हाँ | १२ |
| 7 ” | 57: 1 | 2000 | 13500 है | 13200 रु | 132 | ५ 58 | 40% | ≤0.1 | हाँ | २१ |
| 9 ” | 61: 1 | 4400 है | 45000 रु | 30800 है | 340 | 130 | 40% | ≤0.1 | हाँ | ४ ९ |
| 12 ” | 78: 1 | 5800 | 54400 है | 40560 है | 480 | 190 | 40% | ≤0.1 | हाँ | ६१ |
| 14 ” | 85: 1 | 6550 है | 68000 है | ५४२०० | 680 है | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17 ” | 102: 1 | 9400 रु | 135600 है | 65040 है | 980 है | 390 है | 40% | ≤0.1 | हाँ | 105 |
| 21 ” | 125: 1 | 16000 | 203400 है | 81000 | 1600 रु | 640 है | 40% | ≤0.1 | हाँ | 149 |
| 25 ” | 150: 1 | 21000 | 271160 है | 89000 रु | 2400 है | 950 है | 40% | ≤0.1 | हाँ | 204 |
एसई स्लीविंग ड्राइव के मुख्य लाभ
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है;यह निर्माता द्वारा कारखाने से पहले ही निर्धारित किया गया है
4. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत अंतरिक्ष उपयोग
6. गियर स्व-लॉकिंग है;इसलिए ब्रेक जरूरी नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. उच्च झुकाव टोक़, क्षैतिज स्थापना के लिए उपयुक्त है
