उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE14 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
नमूना: | SE14 | गियर अनुपात: | 85: 1 |
---|---|---|---|
दक्षता: | 40% | रंग: | RAL 9006 या अनुरोध के अनुसार |
आवेदन: | सोलर ट्रैकर | उत्पत्ति के प्लेस: | चांगझौ, चीन |
चालक: | 220VAC / 380VAC / 24VDC मोटर | गारंटी: | 5 ~ 10 साल |
प्रमाणपत्र: | ISO9001, CE | स्थापना वेबसाइट: | खुला मैदान या छत ऊपर |
फ़ीचर: | सुरक्षित, आसान स्थापना, लंबे जीवन | रखरखाव: | नि: शुल्क |
हाई लाइट: | वर्म गियर स्लीव ड्राइव,स्लीविंग रिंग गियर |

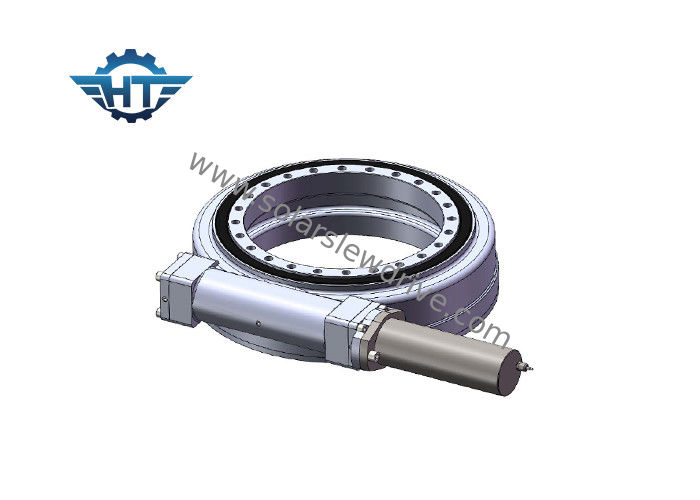

ट्रक क्रेन के लिए हाइड्रोलिक मोटर के साथ SE14 CE प्रमाण पत्र कृमि गियर स्लीव ड्राइव गियरबॉक्स
प्रदर्शन
स्लीविंग ड्राइव अधिक अक्षीय भार, रेडियल भार और झुकाव पल को बनाए रखने में सक्षम है।टर्नटेबल या फ्रेम स्ज़िमिंग ड्राइव द्वारा संचालित अज़ीमुथ और ऊंचाई पर घूमता है।
संरचनात्मक विशेषताएं
स्लीविंग वर्म ड्राइव वर्म गियर, वर्म शाफ्ट, हाउसिंग, बेयरिंग, मोटर आदि से युक्त है।मोटर ड्राइव वर्म शाफ्ट, कृमि और आवरण कृमि और गियर टोक़, स्थिर और विश्वसनीय बढ़ाने के लिए लगे हुए हैं।
लाभ
तेजी से वितरण: हम एक बड़े पेशेवर निर्माता सुविधा और 10 से अधिक yearsexperience है
सबसे अच्छी बिक्री के बाद सेवा: हम आप के लिए व्यापक एक बंद सेवा प्रदान करने के लिए प्रोटेक्टिव टीम है
प्रतिस्पर्धी मूल्य: हम ग्राहकों को आपके बजट को पूरा करने के लिए सबसे अधिक प्रतिस्पर्धी मूल्य दे सकते हैं
सख्त QC प्रणाली: हम प्रथम श्रेणी के उत्पादन लाइन andstrict गुणवत्ता प्रबंधन प्रणाली है
SE14 की प्रदर्शन तालिका
नमूना | क्षैतिज 14 इंच कीड़ा ड्राइव |
अनुपात | 85: 1 |
आईपी ग्रेड | IP66 |
रेटेड उत्पादन टोक़ | 44 kNm |
झुका हुआ टोक़ | 135 kNm |
अक्षीय भार | 680 केएन |
रेडियल लोड | 230 केएन |
टोर्क पकड़ना | 68 kNm |
दक्षता | 40% |
शुद्धता | °0.1 ° |
स्व ताला | हाँ |
वजन | 62 किग्रा |
वर्किंग टेम्परेचर | -30 ~ + 120 ℃ |
एसई सीरीज के लिए प्रदर्शन चार्ट
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
आवेदन स्कोप
विशिष्ट अनुप्रयोगों में सौर ट्रैकर, पवन टर्बाइन, उपग्रह और रडार व्यंजन, ट्रक क्रेन, मैन लिफ्ट, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर, और ऑटोमोटिव लिफ्ट शामिल हैं।
हमारी सेवाएं
10 से अधिक विभिन्न आकार हैं, 3 'आकार से 25 "इंच के आकार तक, उनमें से 5", 7 ", 9" 12 ", 14", 17 ", 19" और 21 "हैं। वे दोनों व्यापक रूप से उपयोग किए जाते हैं। सौर ट्रैकिंग सिस्टम (पीवी, सीपीवी, एचसीपीवी और हेलियोस्टेट) और नियमित वाहन, जैसे कि मनुष्य लिफ्ट, ट्रक क्रेन, साथ ही मॉड्यूलर वाहन।
