अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SDE7 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | SDE7 |
|---|---|---|---|
| प्रकार: | कृमि और कृमि | गारंटी: | 3 साल |
| तकनीकी सहायता: | साड़ी उम्र | आवेदन: | सौर ट्रैकिंग प्रणाली |
| अनुपात: | 57 | जीवन काल: | 30 साल |
| हाई लाइट: | वर्म गियर स्लीव ड्राइव,स्लीविंग रिंग गियर |
||

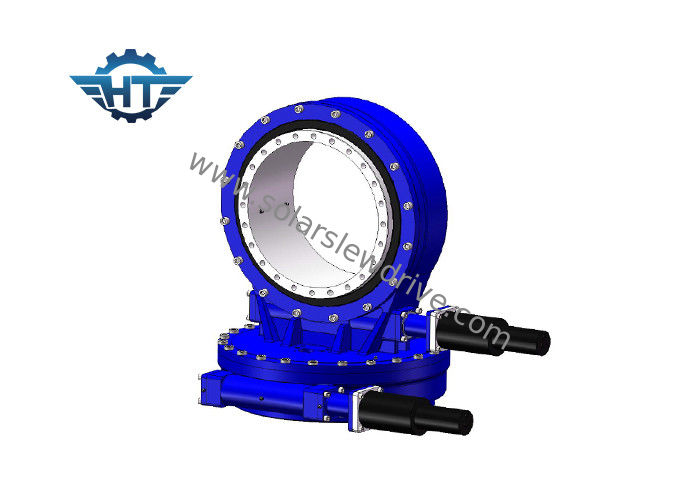

डुअल एक्सिस सोलर ट्रैकर्स के लिए नेमा 23 के साथ IP66 वर्म एंड गियर स्ट्रक्चर स्लीव ड्राइव गियरबॉक्स SDE7
विवरण
स्लीविंग ड्राइव एक गियरबॉक्स है जो सुरक्षित रूप से रेडियल और अक्षीय भार को पकड़ सकता है, साथ ही घूर्णन के लिए एक टोक़ संचारित कर सकता है।रोटेशन एक अक्ष में, या एक साथ कई अक्षों में हो सकता है। गियरिंग, बियरिंग्स, सील, आवास, मोटर और अन्य सहायक घटकों के विनिर्माण द्वारा उन्हें ड्राइव किया जाता है और उन्हें एक ednished गियरबॉक्स में इकट्ठा किया जाता है।
स्लीविंग ड्राइव को व्यापक रूप से मॉड्यूलर ट्रेलरों, क्रेन, लकड़ी हड़पने के उपकरण, एरियल वर्किंग प्लेटफॉर्म, सोलरट्रैकिंग सिस्टम विंड पावर सिस्टम आदि में लगाया जाता है।
स्लीविंग ड्राइव उच्च-अक्षांश क्षेत्रों के लिए उपयुक्त है और बिजली उत्पादन की दक्षता 35% से अधिक हो जाएगी, जो कि सौर ऊर्जा उत्पादन प्रणाली के प्रवाह में उल्लेखनीय रूप से सुधार करेगा।
क्षैतिज एकल-अक्ष सौर ट्रैकिंग प्रणाली के लिए, सौर पैनल का मुख्य शाफ्ट, कोण को समायोजित करने के लिए घोषणा कोण को ठीक से ट्रैक करेगा।इस तरह की स्लीविंग ड्राइव केवल कम अक्षांश क्षेत्र के लिए लागू की जाती है।
स्लीविंग बियरिंग को इसके मुख्य घटक के रूप में अपनाने से, स्लीविंग ड्राइव अक्षीय बल, रेडियल बल और झुकाव क्षण को सहन कर सकता है।स्लीविंग ड्राइव सौर ट्रैकिंग सिस्टम में व्यापक रूप से लागू होता है।
सौर ट्रैकिंग प्रणाली क्षैतिज एकल-अक्ष सौर ट्रैकिंग प्रणाली में विभाजित है, झुका हुआ एकल-अक्ष ट्रैकर और दोहरी अक्ष सौर ट्रैकिंग प्रणाली।
स्लीविंग ड्राइव जो सौर ट्रैकिंग सिस्टम में उपयोग किए जाते हैं वे मुख्य रूप से एकल अक्ष (एसई श्रृंखला), दोहरी अक्ष (एसडीई श्रृंखला) और ऊर्ध्वाधर प्रकार (वीई श्रृंखला) हैं।और सबसे आम उपयोग किए जाने वाले मॉडल SE3, SE5, SE7, SE9 हैं;SDE3, SDE7, VE7, VE9।
विश्वसनीयता
हमारे एसडीई डुअल-एक्सिस स्लीपिंग ड्राइव को सटीक 3 डी पोजिशनिंग के 30 साल के फील्ड लाइफ टाइम के लिए आश्वासन दिया जाता है।एसडीई ड्राइव एक एकल ड्राइव में एक कुशल और विश्वसनीय समाधान बनाते हैं।हम अपने सभी घटकों और कच्चे माल को आईएसओ 9001, CE प्रमाणपत्र द्वारा निर्धारित मानकों का उपयोग करके क्षेत्र के जीवन को अधिकतम करने के लिए योग्य बनाते हैं।
एसडीई तकनीकी शीट्स
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
स्लीविंग ड्राइव के उचित आकार का चयन कैसे करें?
न केवल प्रदर्शन की कमी या प्रदर्शन अधिशेष से बचने के लिए स्लीविंग ड्राइव का उचित आकार चुनना लागत प्रभावी समाधानों को प्राप्त करने में महत्वपूर्ण भूमिका निभाता है।
एक उपयुक्त स्लीविंग ड्राइव का चयन करने के लिए कृपया हमें निम्नलिखित जानकारी दें:
1. आवेदन
2. आउटपुट टोक़ की आवश्यकता।यदि आपके पास उस डेटा का स्पष्ट विचार नहीं है, तो बस हमें लोड बताएं, उदाहरण के लिए, पैनलों का वजन और हमारे स्लीविंग ड्राइव पर बढ़ते कोष्ठक।
3. पिछले 10 वर्षों में आपके क्षेत्र में लोड आयाम और सबसे बड़ी हवा जो गणना करने के लिए उपयोग की जाती है कि अगर हमने जो ड्राइव की सिफारिश की है वह बड़ी हवा आने पर अधिकतम लोड को सहन कर सकती है।
4. आउटपुट की गति जो आपको आवश्यक थी जो हमें आपके लिए उपयुक्त मोटर्स की सिफारिश करने में मदद करेगी।
5. अन्य चेतावनी जैसे बैकलैश, आईपी ग्रेड की मांग आदि
