उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE5 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1100/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
बिजली की आपूर्ति: | 24 वी | प्रकार: | सिंग एक्सिस |
---|---|---|---|
उत्पत्ति के प्लेस: | चांगझौ, चीन | आउटपुट टोक़: | 533 एनएम |
आउटपुट स्पीड: | 0.065 आरपीएम | फ़ीचर: | डबल लिफाफा |
प्रयोग: | छोटे सौर ट्रैकर | फ़ीचर को सुरक्षित रखें: | IP66 |
हाई लाइट: | सौर ट्रैकिंग प्रणाली के लिए slewing ड्राइव,सौर ट्रैकर के लिए slew ड्राइव |

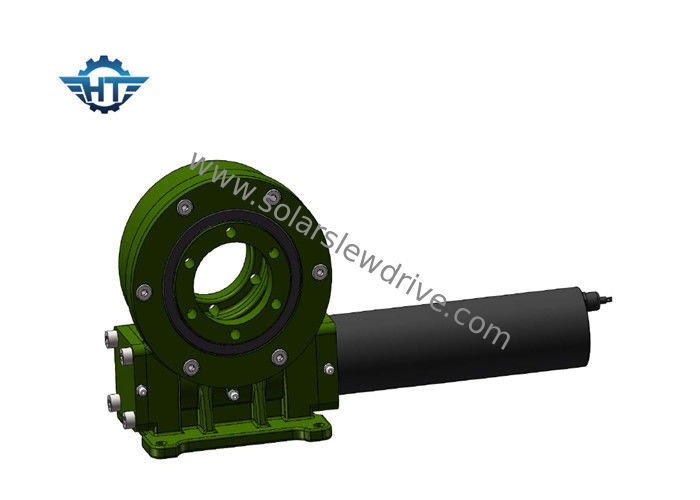

वर्टिकल सिंगल एक्सिस स्मॉल स्लीव ड्राइव, टिनी सोलर ट्रैकर्स के लिए डबल लिफाफा वर्म
विवरण
स्लीविंग ड्राइव का उपयोग किसी भी अवसर के लिए किया जा सकता है जहां पूर्ण चक्र रोटेशन और परिवर्तनीय गति आवश्यकताओं की आवश्यकता होती है।जब बड़े टॉर्क पॉवर ट्रांसमिशन की आवश्यकता होती है, मोशन ट्रांसमिशन की उच्च सटीकता या शरीर की कॉम्पैक्ट संरचना के लिए उच्च तंत्र चयन की आवश्यकता होती है, रोटरी ड्राइव सबसे अच्छा समाधान है।संलग्न दोहरी धुरी स्लीविंग ड्राइव लंबवत और क्षैतिज रूप से दो अलग-अलग दिशाओं में आंदोलन का एहसास कर सकती है।आमतौर पर दोहरी धुरी सौर ट्रैकिंग सिस्टम या समान काम करने की स्थिति वाले कुछ मशीनरी उपकरण पर लागू होते हैं।
वर्टिकल टाइप वर्म गियर स्मॉल स्लीविंग ड्राइव
वीई वर्म गियर का अर्थ है वर्टिकल इंस्टॉलेशन स्लीविंग ड्राइव;मुख्य रूप से धूल के सबूत, बारिश-सबूत और जंग-रोधी अवसरों के लिए उच्च काम करने की स्थिति की आवश्यकता पर लागू होते हैं।संरक्षण ग्रेड IP66, सटीक 0.1 °।
इसमें उपकरण स्थान, अधिकतम भार क्षमता, कॉम्पैक्ट डिजाइन, और व्यापक सेवा जीवन और कम रखरखाव लागत बचाने का लाभ है।
प्रदर्शन डेटा
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | हाँ | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | २७ | 40% | 0.1 | हाँ | १८ |
7" | 57:1 | १७५० | 7000 | १३२०० | 34 | 58 | 40% | 0.1 | हाँ | 32 |
8" | 51:1 | २२५० | ११२०० | 20400 | 50 | 80 | 40% | 0.1 | हाँ | 28 |
9" | ६१:१ | २२५० | 16000 | ३०८०० | 60 | 130 | 40% | 0.1 | हाँ | 52 |
12" | ७८:१ | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | हाँ | 65 |
14" | 85:1 | 5600 | 48000 | ४४२०० | 110 | २३० | 40% | 0.1 | हाँ | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | १४२ | 390 | 40% | 0.1 | हाँ | १३५ |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | हाँ | १९२ |
25" | १५०:१ | २१४५० | ११२००० | 89000 | 476 | 950 | 40% | 0.1 | हाँ | २५१ |
आयाम
आवेदन
स्लीविंग ड्राइव एप्लिकेशन के लिए एक आदर्श उत्पाद है जिसके लिए घूर्णी टोक़ शक्ति की आवश्यकता होती है।
सोलर के लिए स्लीव ड्राइव: इसे सोलर फोटोवोल्टिक पैनल रोटेशन में डिजाइन किया गया है और बिजली उत्पादन क्षमता में सुधार करता है।एकल अक्ष और दोहरी अक्ष सौर ट्रैकिंग समाधान उपलब्ध हैं।
पवन जनरेटर के लिए: विंड टर्बाइन में पेडस्टल को घुमाने के लिए स्लीविंग ड्राइव का उपयोग किया जाता है
निर्माण मशीनरी आवेदन के लिए: घुड़सवार ट्रक क्रेन, एरियल वर्किंग प्लेटफॉर्म, डॉक क्रेन, लकड़ी हड़पने पर व्यापक रूप से लागू;
उद्योग बाजार के लिए: ऑटोमेशन/असेंबली लाइन, रोबोटिक आर्म
सैटेलाइट के लिए: स्लीव ड्राइव का इस्तेमाल सैटेलाइट डिश में अंतरिक्ष संचार और ग्लोबल पोजिशनिंग सिस्टम के लिए किया जा सकता है
