उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE3 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1100/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
गियर अनुपात: | 31: 1 | सामान्य उत्पादन टोक़: | 533 एनएम |
---|---|---|---|
उत्पत्ति के प्लेस: | चांगझौ, चीन | टोर्क पकड़ना: | 7000 एनएम |
झुका हुआ टोक़: | ७४४ एनएम | रेटेड उत्पादन टोक़: | 0.065 आरपीएम |
प्रयोग: | सौर ट्रैकर्स | फ़ीचर को सुरक्षित रखें: | IP66 |
हाई लाइट: | सोलर ट्रैकर,सोलर ट्रैकर ड्राइव के लिए ड्राइव |

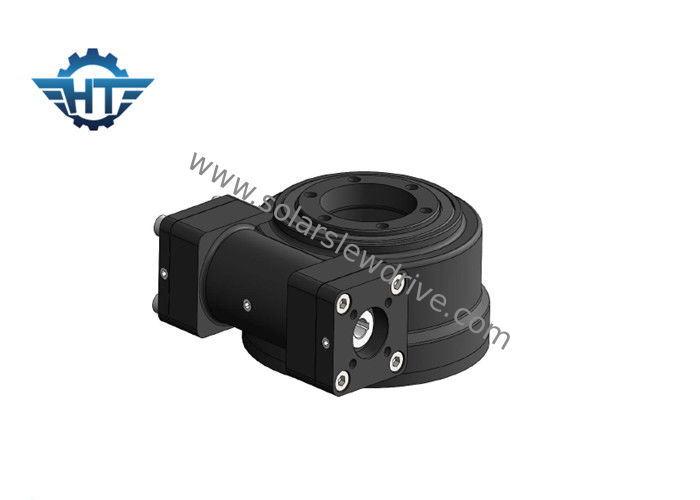

SE3 लो स्पीड एनक्लोज्ड स्मॉल स्लीव ड्राइव, 24vdc प्लैनेटरी गियर मोटर के साथ एक एक्सिस सोलर ट्रैकिंग सिस्टम के लिए उपयुक्त
विवरण
SE3 स्लीव ड्राइव
उनके कई उपयोगों के कारण, स्लीविंग ड्राइव विभिन्न प्रकार के मॉडल आकार, प्रदर्शन रेंज और माउंटिंग विशेषताओं में आते हैं।ड्राइव उन अनुप्रयोगों के लिए अच्छी तरह से अनुकूल हैं जिनके लिए एक ही गियर बॉक्स से लोड होल्डिंग और रोटेशनल टॉर्क दोनों की आवश्यकता होती है।उन्हें रोटेशन के दोहरे अक्षों के साथ भी बनाया जा सकता है, (एक ही समय में कुल्हाड़ियों को मोड़ना) या एक ही धुरी पर दोहरी ड्राइव के साथ, (एक अक्ष में एक ही रिंग गियर को चलाने वाले दो वर्म धागे)।
टिप्पणियों
1. विभिन्न मोटर्स (एसी, डीसी, और हाइड्रोलिक) को ग्राहक की आवश्यकता के अनुसार डिजाइन किया जा सकता है।
2. मोटर के विपरीत शाफ्ट हेक्स हेड या हेक्स हेड नहीं चुन सकता है।
डीसी यंत्र
1. आउटपुट शाफ्ट के लिए दोहरी सहायक संरचना को अपनाएं ताकि गियरबॉक्स का अधिकतम टॉर्क बहुत बढ़ जाए।
2. सन व्हील और प्लेनेटरी व्हील स्पलाइन से जुड़े होते हैं जो गियरबॉक्स के अधिकतम टॉर्क को बढ़ाते हैं और जीवन को लंबा करते हैं।
3. हम इनपुट चरण में पेचदार गियर का उपयोग करते हैं जो शोर को कम और उच्च गति में सुचारू रूप से चलाते हैं। आंतरिक गियर रिंग को अलग किया जाता है ताकि हम अधिक अनुपात बना सकें और डिजाइन लचीला हो। गियरबॉक्स और मोटर अक्षीय में स्क्रू द्वारा सीम फिक्स द्वारा स्थित होते हैं जो मिलान परिशुद्धता को बढ़ाते हैं और शोर को कम करते हैं।
4. हम ग्रहों के पहिये के अंदर रोलिंग पिन धारक का उपयोग करते हैं। हम पीसने के बजाय रोलिंग पिन पीसने का उपयोग करते हैं ताकि गियरबॉक्स का जीवन अधिक लंबा हो।
5. डबल सहायक संरचना;प्लेनेटरी गियर्स के भीतरी बोर पर आंतरिक पीस, जिससे भीतरी बोर की गोलाई 0.003 मिमी से कम हो जाती है; फिसलने के बजाय लुढ़क कर चलती है;HRC60 गियर सतह सटीक स्क्रैपिंग; इन सभी तकनीकों को अपनाने से सुपर शांत और स्थिर संचालन और 10000 घंटे से अधिक का लंबा जीवनकाल सुनिश्चित होता है।
आयाम
एसई सीरीज स्लीविंग ड्राइव की तकनीकी शीट
नमूना | अनुपात | रेटेड आउटपुट टॉर्क (एनएम) | झुकाव टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | दक्षता | प्रेसिजन (डिग्री) | स्व ताला | वजन (किग्रा) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हाँ | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | हाँ | 8 |
5" | 37:1 | 800 | 6000 | 9200 | ६८ | २७ | 40% | 0.1 | हाँ | 12 |
7" | 57:1 | 2000 | १३५०० | १३२०० | १३२ | 58 | 40% | 0.1 | हाँ | 21 |
9" | ६१:१ | 4400 | 45000 | ३०८०० | 340 | 130 | 40% | 0.1 | हाँ | 49 |
12" | ७८:१ | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हाँ | ६१ |
14" | 85:1 | ६५५० | 68000 | 54200 | 680 | २३० | 40% | 0.1 | हाँ | 63 |
17" | 102:1 | 9400 | १३५६०० | 65040 | 980 | 390 | 40% | 0.1 | हाँ | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | हाँ | १४९ |
25" | १५०:१ | २१००० | २७११६० | 89000 | २४०० | 950 | 40% | 0.1 | हाँ | 204 |
