उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE9 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~360/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 42CrMo या 50Mn | गारंटी: | 5 ~ 10 साल |
---|---|---|---|
आकार: | 3 इंच से 25 इंच | आवेदन: | सोलर ट्रैकर |
रंग: | ग्राहक आवश्यक | नाम: | स्लीविंग ड्राइव |
मोटर: | 24/12 वी डीसी | स्थापना वेबसाइट: | खुला मैदान |
हाई लाइट: | सोलर ट्रैकर,सोलर ट्रैकर ड्राइव के लिए स्लीव ड्राइव |

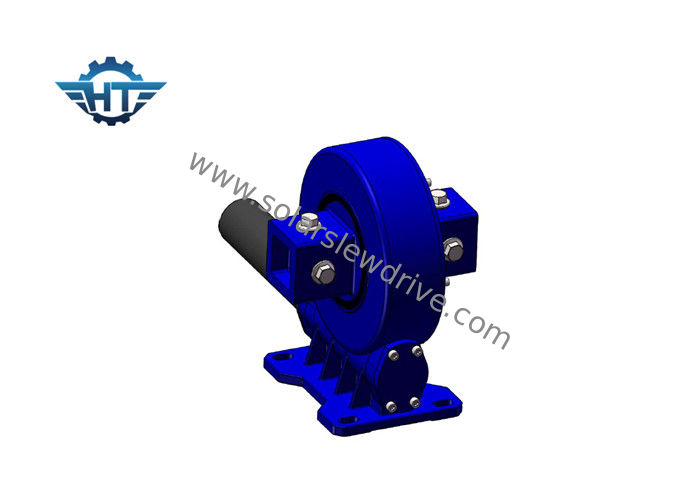

फ्लैट सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए इलेक्ट्रिकल मोटर के साथ IP66 VE9 सिंगल वर्म स्लीव ड्राइव
विवरण
VE9 स्लीविंग ड्राइव को मूल रूप से सिंगल वर्म स्लीव ड्राइव और डबल वर्म स्लीव ड्राइव में विभाजित किया जा सकता है।
स्लीव ड्राइव के फायदे
1. मॉड्यूलरलाइजेशन
स्लीव ड्राइव के उच्च एकीकरण के कारण, उपयोगकर्ताओं को स्लीव ड्राइव के प्रत्येक भाग को खरीदने और मशीनिंग करने की आवश्यकता नहीं होती है।यह उत्पाद उत्पादन की प्रारंभिक तैयारी प्रक्रिया को कुछ हद तक कम करता है, इस प्रकार श्रम उत्पादकता की सुरक्षा में काफी सुधार होता है।
2. सुरक्षा
वर्म ड्राइव में रिवर्स सेल्फ-लॉकिंग की विशेषताएं होती हैं, जो रिवर्स सेल्फ-लॉकिंग को प्राप्त कर सकती हैं, अर्थात वर्म व्हील को चलाने के लिए केवल वर्म द्वारा।यह विशेषता स्लीव ड्राइव को लिफ्टिंग, एरियल वर्क प्लेटफॉर्म और अन्य उपकरणों में व्यापक रूप से इस्तेमाल किया जा सकता है, यह वैज्ञानिक और तकनीकी में सुधार नहीं कर रहा है, बल्कि मेजबान की संचालन स्थिरता और ऑपरेटर के सुरक्षा कारक में भी काफी सुधार करता है।
3. सरलीकृत डिजाइन
पारंपरिक गियर ट्रांसमिशन की तुलना में, वर्म गियर अपेक्षाकृत बड़ा मंदी अनुपात प्राप्त कर सकता है, कुछ मामलों में, मुख्य मशीन रेड्यूसर घटकों को बचा सकती है, ताकि ग्राहकों के लिए खरीद लागत को कम किया जा सके, लेकिन स्लीव ड्राइव की गलती पीढ़ी दर को भी बहुत कम किया जा सके।
वीई स्लीविंग ड्राइव तकनीकी डेटा
नमूना | रेटेड आउटपुट टॉर्क (एनएम) | होल्डिंग टॉर्क (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (केएन) | रेडियल लोड (केएन) | अनुपात | प्रेसिजन (डिग्री) | शुद्धता | आईपी | स्व ताला | वजन (किग्रा) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | 0.10 | 66 | हाँ | 12 किलो |
5" | 800 | 9200 | 5000 | 16 | २७ | 37:1 | 40% | 0.10 | 66 | हाँ | 18 किलो |
7" | १७५० | १३२०० | 7000 | 34 | 58 | 57:1 | 40% | 0.10 | 66 | हाँ | 32 किग्रा |
8" | २२५० | 20400 | ११२०० | 50 | 80 | 51:1 | 40% | 0.10 | 66 | हाँ | 28 किग्रा |
9" | 4300 | ३०८०० | 16000 | 60 | 130 | ६१:१ | 40% | 0.10 | 66 | हाँ | 52 किग्रा |
12" | 5600 | 40560 | 25000 | 77 | 190 | ७८:१ | 40% | 0.10 | 66 | हाँ | 65 किग्रा |
14" | 6750 | ४४२०० | 48000 | 110 | २३० | 85:1 | 40% | 0.10 | 66 | हाँ | 88 किग्रा |
17" | ९४६० | 53040 | 67000 | १४२ | 390 | 102:1 | 40% | 0.10 | 66 | हाँ | 135 किग्रा |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | 0.10 | 66 | हाँ | 192 किग्रा |
25" | २१४५० | 89000 | ११२००० | 476 | 950 | १५०:१ | 40% | 0.10 | 66 | हाँ | 251 किग्रा |
डीसी मोटर्स के लाभ
1. स्थिर गुणवत्ता → अच्छी सामग्री और कलाओं से आ रही है
2. कम कीमत →सस्ता नहीं लेकिन एक ही गुणवत्ता पर सबसे कम
3. तेजी से वितरण → एक सप्ताह के भीतर नमूना आदेश वितरण
4. अच्छी सेवा → बिक्री से पहले और बाद में संतोषजनक सेवा
डीसी मोटर्स की विशेषताएं
1. 60 मिमी डीसी मोटर और 57 मिमी ब्रशलेस मोटर के साथ 56 मिमी ग्रहीय गियरबॉक्स
2. कम गति और बड़े टोक़ के साथ छोटे आकार की डीसी गियर मोटर
3. 60 मिमी गियर मोटर 43 एनएम टॉर्क और अधिक विश्वसनीय प्रदान करता है
4. छोटे व्यास, कम शोर और बड़े टोक़ आवेदन के लिए उपयुक्त
5. कमी अनुपात: 4~398 . से
डीसी मोटर के आयाम
डीसी मोटर का तकनीकी डाटा
प्रकार | वोल्टेज डीसी। (वी) | कोई भार नही | रेटेड | अधिकतम टोक़ (एनएम) | ||||
वर्तमान (ए) | गति (आरपीएम) | मोटर गति (आरपीएम) | वर्तमान (ए) | गति (आर / मिनट) | टोक़ (एनएम) | |||
ZYT80 | 24 | 0.8 (मैक्स) | 2.6 | ११०० | ३.८ (मैक्स) | १.७ | २५० | 300 |
