अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | एसई, एसडीई, वीई |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 100~1100 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| उत्पत्ति के प्लेस: | चांगझौ, चीन | आई पी ग्रेड: | IP66 |
|---|---|---|---|
| प्रकार: | स्लीवलेस ड्राइव | सामग्री: | 42CrMo या 50Mn |
| गारंटी: | 3 ~ 10 साल | आकार: | 3 इंच से 25 इंच |
| आवेदन: | सौर ऊर्जा प्रणाली | मोटर: | एसी या डीसी या हाइडारुलिक |
| हाई लाइट: | सौर ट्रैकिंग प्रणाली,सौर ट्रैकर ड्राइव के लिए ड्राइव |
||

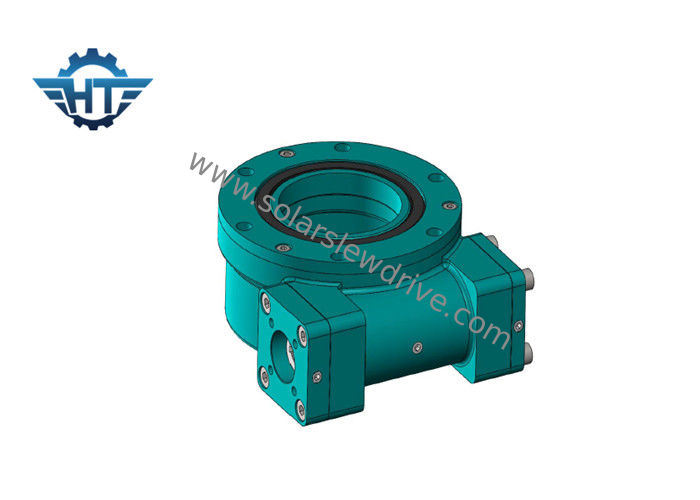

वीई, एसई, एसडीई स्लीव ड्राइव सोलर ट्रैकर सिंगल एक्सिस और डुअल एक्सिस सोलर पावर सिस्टम के लिए
विवरण
1. टिल्टिंग मोमेंट टॉर्क: टॉर्क लोड की स्थिति और स्लीविंग गियर के केंद्र के बीच की दूरी से गुणा होने वाला भार है।
यदि लोड और दूरी से उत्पन्न टॉर्क रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव पलट जाएगा।
2. होल्डिंग टॉर्क: यह रिवर्स टॉर्क है।
जब ड्राइव को उलटा घुमाया जाता है, और भागों को क्षतिग्रस्त नहीं किया जाता है, तो प्राप्त अधिकतम टोक़ को होल्डिंग टोक़ कहा जाता है।
3. अक्षीय भार: लोडिंग गियर के धुरी के समानांतर लोड।
4. रेडियल लोड: स्लीविंग गियर के एक्सिस को लंबवत लोड करें।
5. स्व-लॉकिंग: जब लोड किया जाता है, तो स्लीविंग ड्राइव रोटेशन को रिवर्स नहीं कर सकता है और इस प्रकार सेल्फ-लॉकिंग कहा जाता है।
तकनीकी डेटा
| एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||||
| आदर्श | रेटेड उत्पादन टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता | परिशुद्धता (डिग्री) | आईपी | काम कर रहे अस्थायी। (℃) | स्व ताला | वजन (किग्रा) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 8 |
| 5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 12 |
| 7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 21 |
| 9 " | 4400 | 45,000 | 30800 | 340 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 49 |
| 12 " | 5800 | 54,400 | 40,560 | 480 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 61 |
| 14 " | 6550 | 68000 | 54,200 | 680 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 63 |
| 17 " | 9400 | 135,600 | 65,040 | 980 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 105 |
| 21 " | 16000 | 203,400 | 81000 | 1600 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 149 |
| 25 " | 21000 | 271,160 | 89000 | 2400 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | हाँ | 204 |
कैसे ग्रहों गियर मोटर काम करते हैं
ग्रहीय मोटर डिज़ाइन कई ग्रह शैलियों पर भार को विस्थापित करता है जिससे यह अन्य मोटर शैलियों की तुलना में भारी भार को बेहतर ढंग से संभाल सकता है। ग्रहीय गियर्स सिंक्रनाइज़ किए गए हैं जो उन्हें लगातार टॉर्क देने की अनुमति देते हैं, जिससे कुल उत्पादन क्षमता अधिक हो जाती है। इन छोटे मोटर्स को उच्च गति पर संचालित करने की अनुमति देने वाले स्नेहक को बनाए रखने में ग्रहों के गियर का डिज़ाइन बहुत कुशल है। इस कारण से, उच्च टोक़ की आवश्यकता होने पर ग्रहों की गियर मोटर्स सर्वश्रेष्ठ प्रदर्शन करती हैं।
लाभ
1. OEM आपका स्वागत है
समर्थन अनुकूलित उत्पादों OEM
2. गुणवत्ता गारंटी
पेशेवर तकनीकी सहायता, एक वर्ष या 1000 घंटे की वारंटी
3. तेजी से और समय पर वितरण
माल उत्पादन के लिए आमतौर पर 10-15 दिनों का है
तकनीकी डेटा
| प्रकार | वोल्टेज डीसी। (वी) | कोई भार नही | रेटेड | अधिकतम टोक़ (एनएम) | ||||
| वर्तमान (ए) | गति (आरपीएम) | मोटर गति (आरपीएम) | वर्तमान (ए) | स्पीड (आर / मिनट) | टॉर्क (एनएम) | |||
| ZYT09RC + | 24 | 0.8 (MAX) | 2.6 | 1100 | 10.5 (मैक्स) | 2.0 | 500 | 750 |
आयाम
