उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1100 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
प्रकार: | वीई स्लीविंग ड्राइव | सामग्री: | 42CrMo या 50Mn |
---|---|---|---|
गारंटी: | 5 ~ 10 साल | आकार: | 3 इंच से 25 इंच |
दाँत का प्रकार: | पेचदार दांत | मोटर: | एसी या डीसी या हाइडारुलिक |
रंग: | ग्राहक आवश्यक | आवेदन: | सोलर ट्रैकर |
हाई लाइट: | solar tracker drive,slewing drive for solar tracking system |

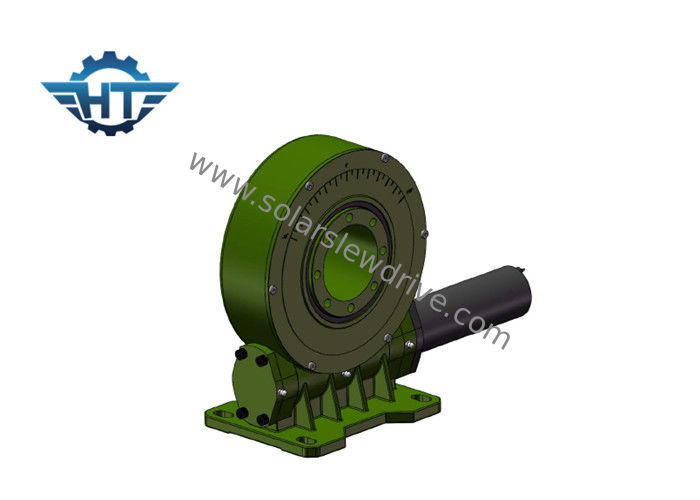

पीवी ट्रैकर्स के लिए बड़े ट्रांसमिशन राशन के साथ VE9 सिंगल एक्सिस वर्म गियर स्लीव ड्राइव
विवरण
Hangtuo की स्लीविंग ड्राइव सटीक गति प्रौद्योगिकी को रोजगार देती है जो गियरिंग के एक चरण में एक बड़ा अनुपात प्रदान करती है। असर और गियर को कम प्रोफ़ाइल, आत्म-अनुरक्षण, और तैयार-से-स्थापित आवास में वजन बनाम प्रदर्शन के लिए अनुकूलित किया जाता है। इन अत्यधिक अनुकूलनीय उत्पादों में मजबूत सदमे प्रतिरोध, लंबे जीवन प्रदर्शन, चिकनी रोटेशन, असर संरक्षण और सील ड्राइव विकल्प भी हैं।
हमारे पास विशिष्ट अनुप्रयोगों के लिए कस्टम समाधान प्रदान करने की क्षमता है।
अनुप्रयोगों
हमारे उत्पादों में स्लीविंग ड्राइव और संबंधित घटक शामिल हैं, जो मुख्य रूप से एकल या दोहरी अक्ष सौर ट्रैकिंग सिस्टम, निर्माण वाहनों, पोर्ट मशीनरी, मॉड्यूलर वाहनों और छोटे पवन ऊर्जा प्रणालियों में लागू होते हैं।
स्लीविंग ड्राइव / रिड्यूसर को घर से ग्राहक द्वारा पीवी / सीपीवी / सीएसपी सोलर थर्मल ट्रैकिंग सिस्टम के लिए चुना जा रहा है, जिसमें घंटे के वर्म शाफ्ट के साथ स्लीविंग रिंग के संयोजन के कारण, जो अधिक दांतों का संपर्क प्रदान करता है, ड्राइव डिस्क और स्मूथ रोटेशन को बढ़ाता है। पीवी, सीपीवी, सीएसपी और सौर तापीय विद्युत ट्रैकिंग क्षेत्रों में नियमित और सटीक ट्रैकिंग आवश्यकताओं को पूरा करने के लिए 60 से अधिक मॉडलों के साथ 3 इंच से 25 इंच तक के विभिन्न आकार उपलब्ध हैं।
तकनीकी डेटा
VE मॉडल प्रदर्शन पैरामीटर | ||||||||||||
आदर्श | रेटेड उत्पादन टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | परिशुद्धता (डिग्री) | शुद्धता | आईपी | काम कर रहे टेप (℃) | स्व ताला | वजन (किग्रा) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 12 किलो |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 32kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 52 किग्रा |
12 " | 5600 | 40,560 | 25000 | 77 | 190 | 78: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 88 किग्रा |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 135 किलो |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 192 किग्रा |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | 00.1 0 | 66 | -40 ~ + 120 | हाँ | 251 किग्रा |
