उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE1 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1100 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
प्रकार: | एसई 1 स्लीविंग ड्राइव | आवेदन: | सौर ट्रैकर्स |
---|---|---|---|
सुविधा की रक्षा: | IP66 को संलग्न किया | उत्पत्ति का स्थान: | चांगझौ, चीन |
सामग्री: | 42CrMo या 50Mn | गारंटी: | 5 ~ 10 साल |
आकार: | 3 इंच से 25 इंच | वजन: | 6 किलो |
हाई लाइट: | सौर ट्रैकिंग प्रणाली के लिए slewing ड्राइव,सौर ट्रैकर के लिए slew ड्राइव |

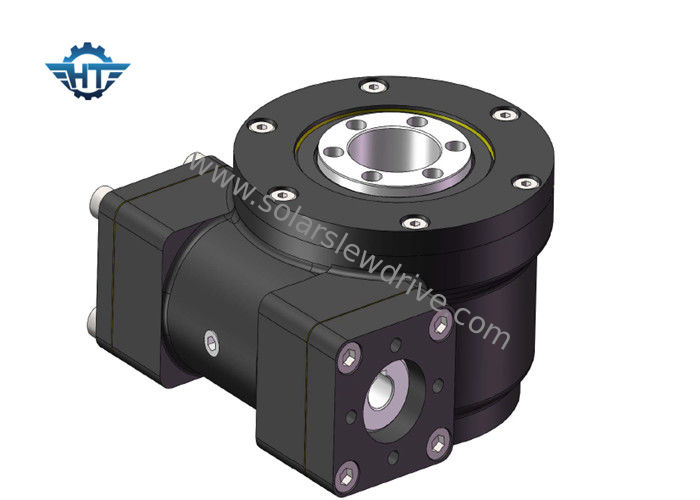

SE1 IP66 सिंगल ट्रैकिंग सिस्टम के लिए स्लीव रिंग ड्राइव, 12VDC मोटर के साथ सिंगल एक्सिस
विवरण
ऑवरग्लास वर्म तकनीक अधिक दांतों का संपर्क प्रदान करती है; उच्च टोक़ कम रखरखाव लागत के साथ एक किफायती और कॉम्पैक्ट समाधान प्रदान करता है; slewing गियर और रेसवे हार्डेन प्रसंस्करण तकनीक ने slew ड्राइव का जीवनकाल बढ़ाया; सभी स्लीविंग मैकेनिज्म घटकों का कड़ाई से परीक्षण किया गया है और अच्छी गुणवत्ता का आश्वासन दिया गया है; अनुकूलित डिजाइन उपलब्ध है।
प्रकार: सिंगल एक्सिस स्लीव ड्राइव, ड्यूल एक्सिस स्लीव ड्राइव, ओपन-हाउसिंग स्लीव ड्राइव, एनक्लोज्ड स्लीविंग ड्राइव, वर्टिकल-माउंटेड स्लीपिंग ड्राइव
तकनीकी डेटा
एसई मॉडल प्रदर्शन पैरामीटर | |||||||||||
आदर्श | रेटेड उत्पादन टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता | परिशुद्धता (डिग्री) | आईपी | स्व ताला | वजन (किग्रा) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 00.1 0 | 66 | हाँ | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 00.1 0 | 66 | हाँ | 8 |
5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | 00.1 0 | 66 | हाँ | 12 |
7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | 00.1 0 | 66 | हाँ | 21 |
9 " | 4400 | 45,000 | 30800 | 340 | 130 | 61: 1 | 40% | 00.1 0 | 66 | हाँ | 49 |
12 " | 5800 | 54,400 | 40,560 | 480 | 190 | 78: 1 | 40% | 00.1 0 | 66 | हाँ | 61 |
14 " | 6550 | 68000 | 54,200 | 680 | 230 | 85: 1 | 40% | 00.1 0 | 66 | हाँ | 63 |
17 " | 9400 | 135,600 | 65,040 | 980 | 390 | 102: 1 | 40% | 00.1 0 | 66 | हाँ | 105 |
21 " | 16000 | 203,400 | 81000 | 1600 | 640 | 125: 1 | 40% | 00.1 0 | 66 | हाँ | 149 |
25 " | 21000 | 271,160 | 89000 | 2400 | 950 | 150: 1 | 40% | 00.1 0 | 66 | हाँ | 204 |
उपकरण संचालन यंत्र
डीसी गियर मोटर क्या है?
डीसी गियर मोटर को डीसी गियर मोटर, गियर डीसी मोटर और गियरहेड मोटर या गियरबॉक्स मोटर भी कहा जाता है। इसमें एक इलेक्ट्रिक डीसी मोटर और एक गियरबॉक्स शामिल है; डीसी मोटर की गति को कम करने के लिए इन गियरबॉक्स का उपयोग किया जाता है, जबकि डीसी मोटर का टॉर्क बढ़ाता है। इसलिए उन अनुप्रयोगों में इस्तेमाल किया जा सकता है जिन्हें गियर मोटर से कम गति और उच्च टोक़ की आवश्यकता होती है।
इन गियर मोटर के लिए क्या इस्तेमाल किया जा सकता है
वे निम्नलिखित अनुप्रयोगों में ड्राइवर के रूप में एक महत्वपूर्ण भूमिका निभा रहे हैं:
1. सौर ऊर्जा ऊर्जा
2. घरेलू उपकरण
3. रोबोटिक्स
4. मोटर वाहन
5. टॉर्क ट्रांसमिशन
ऐच्छिक | 60 मिमी, 80 मिमी, 90 मिमी, 120 मिमी, 160 मिमी |
रेटेड उत्पादन टोक़ | 8.5nm-680nm |
गियर अनुपात एकल-चरण | 3, 4, 5, 7, 10 |
गियर अनुपात डबल-स्टेज | 12, 16, 20, 25, 28, 35, 40, 50, 70 |
गियर अनुपात तीन चरण | 64, 80, 100, 125, 140, 175, 200, 250, 350, 400, 500, 700, 1000 |
वापसी का अंतर | 12arc-min ~ 18arc-min |
