उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | एसई |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100-1100 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
बिजली की आपूर्ति: | 24 ग्राम रक्षा समिति | आदर्श: | एसई सीरीज |
---|---|---|---|
नाम: | हाई प्रिसिजन स्लीव ड्राइव | आवास की: | कास्टिंग |
प्रमाणन: | ISO, CE | आउटपुट टोक़: | 0.4 ~ 21 केएनएम |
सुविधा की रक्षा: | संलग्न | उत्पत्ति का स्थान: | चांगझौ, चीन |
हाई लाइट: | सौर ट्रैकिंग प्रणाली के लिए slewing ड्राइव,सौर ट्रैकर के लिए slew ड्राइव |

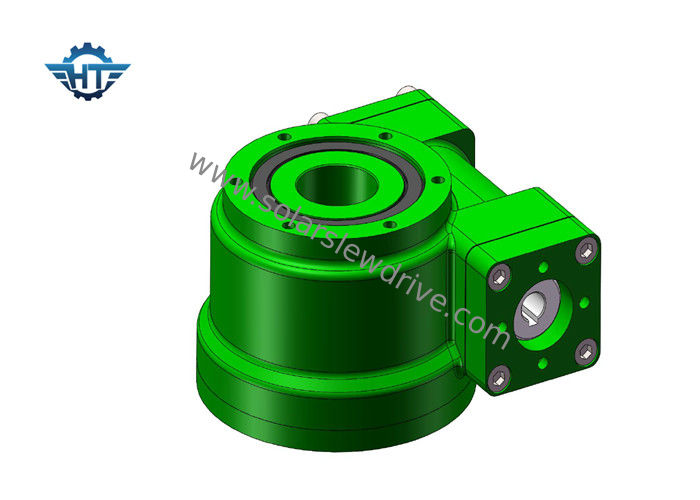

उच्च परिशुद्धता इल्ली सौर छोटे आस्तीन ड्राइव उच्च टोक़ के साथ बुझा गियर सतह
विवरण
स्लीविंग ड्राइव एक गियरबॉक्स है जो रेडियल और अक्षीय भार को सुरक्षित रूप से पकड़ सकता है, साथ ही घूर्णन के लिए एक टोक़ भी संचारित कर सकता है। रोटेशन एक अक्ष में या एक साथ कई अक्षों में हो सकता है। स्लीविंग ड्राइव गियरिंग, बेयरिंग, सील्स, हाउसिंग, मोटर और अन्य सहायक घटकों के निर्माण और उन्हें एक तैयार गियरबॉक्स में असेंबल करके बनाया जाता है।
1) झुकाव टोक़: लोड स्थिति और रोटरी समर्थन के केंद्र के बीच की दूरी से गुणा किया जाता है। यदि लोड और दूरी से उत्पन्न टॉर्क रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो रोटरी ड्राइव उलट जाएगी।
2) अक्षीय भार: समतल असर के समानांतर
3) रेडियल भार: चिकना असर करने के लिए लंबवत
4) सेल्फ लॉकिंग: केवल लोड होने पर, रोटरी ड्राइव रिवर्स रोटेशन नहीं कर सकता है, इसलिए सेल्फ लॉकिंग कहा जाता है।
5) टॉर्क धारण करें: टॉर्क को उल्टा करें। जब ड्राइव को पीछे की ओर घुमाया जाता है, तो भागों को नुकसान नहीं होता है
6) प्राप्त अधिकतम टोक़ को होल्डिंग टोक़ कहा जाता है।
तकनीकी पैमाने
आदर्श | रेटेड उत्पादन टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता | परिशुद्धता (डिग्री) | आईपी | स्व ताला लगा | वजन (किग्रा) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0.1 | 66 | हाँ | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0.1 | 66 | हाँ | 8 |
5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0.1 | 66 | हाँ | 12 |
7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0.1 | 66 | हाँ | 21 |
9 " | 4400 | 45,000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0.1 | 66 | हाँ | 49 |
12 " | 5800 | 54,400 | 40,560 | 480 | 190 | 78: 1 | 40% | ≤0.1 | 66 | हाँ | 61 |
14 " | 6550 | 68000 | 54,200 | 680 | 230 | 85: 1 | 40% | ≤0.1 | 66 | हाँ | 63 |
17 " | 9400 | 135,600 | 65,040 | 980 | 390 | 102: 1 | 40% | ≤0.1 | 66 | हाँ | 105 |
21 " | 16000 | 203,400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0.1 | 66 | हाँ | 149 |
25 " | 21000 | 271,160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0.1 | 66 | हाँ | 204 |
