उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE8 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
प्रकार: | वीई 8 स्लीविंग ड्राइव | उत्पत्ति का स्थान: | चांगझौ, चीन |
---|---|---|---|
समारोह: | टोक़ बढ़ाएँ | प्रमाणन: | ISO, CE |
रक्षा करना: | संलग्न | सामग्री: | 42CrMo या 50Mn |
गारंटी: | 10 साल | आकार: | 3 इंच से 25 इंच |
हाई लाइट: | सौर ट्रैकिंग प्रणाली,सौर ट्रैकर ड्राइव के लिए ड्राइव |

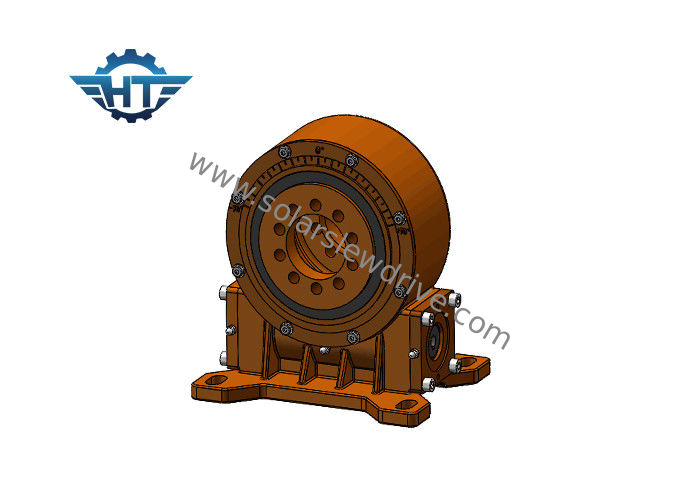

Ve8 वर्टिकल सोलर ट्रैकर स्लीव ड्राइव विथ हेलिकल गियर एंड एनवेलप वर्म फॉर सोलर ट्रैकर्स
विवरण
स्लीविंग रिंग, जिसे स्लीविंग बियरिंग्स या टर्नटेबल बेयरिंग के रूप में भी जाना जाता है, एक बड़ा असर है जो अधिक अक्षीय भार, रेडियल लोड और झुकाव पल को बनाए रखने में सक्षम है। यह आवश्यक मशीनरी ट्रांसमिशन पार्ट्स है। इसमें आंतरिक और बाहरी रिंग, रोलिंग और अन्य घटक हैं।
स्लीविंग ड्राइव को गियरबॉक्स के रूप में माना जा सकता है क्योंकि कोर मोशन कंपोनेंट्स स्लीविंग ब्रिंग और वर्म शाफ्ट हैं। इसमें सहायक घटक जैसे सील, आवास और मोटर भी शामिल हैं। एक शक्ति स्रोत के रूप में, स्लीव ड्राइव मोटर आमतौर पर डीसी प्लैनेटरी गियर मोटर, डीसी स्टेपर मोटर, एसी गियर मोटर आदि एसी हाइड्रोलिक मोटर है जिसका उपयोग मुख्य रूप से निर्माण मशीनरी में पावर ड्राइव सिस्टम के रूप में किया जाता है। जैसा कि मुख्य घटक रिंग ड्राइव है, स्लीविंग ड्राइव आसानी से अक्षीय और रेडियल बलों का सामना कर सकता है।
द स्लीव ड्राइव्स वर्किंग प्रिंसिपल
कृमि मोटर द्वारा संचालित होता है, जो घूमने के लिए स्लीविंग रिंग के बाहरी रिंग को चलाता है; बाहरी रिंग आउटपुट को निकला हुआ किनारा के माध्यम से टोक़ और आंतरिक रिंग के आंतरिक रिंग को आवास में तय किया गया है।
स्लीविंग ड्राइव में रिवर्स सेल्फ-लॉकिंग है क्योंकि रिवर्स सेल्फ-लॉकिंग विशेषताओं के साथ वर्म गियर ड्राइव है। यह सुविधा होस्ट ऑपरेटिंग और सुरक्षा कारक की स्थिरता को बहुत बढ़ाती है। पारंपरिक स्विंग उत्पादों की तुलना में, स्लीविंग ड्राइव गियरबॉक्स स्थापित करना आसान है, बनाए रखना आसान है, और काफी स्थापना स्थान बचाता है।
तकनीकी डेटा
नमूना | रेटेड उत्पादन टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | परिशुद्धता (डिग्री) | शुद्धता | आईपी | स्व ताला | वजन (किग्रा) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | 00.1 0 | 66 | हाँ | 12 किलो |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | 00.1 0 | 66 | हाँ | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | 00.1 0 | 66 | हाँ | 32kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | 00.1 0 | 66 | हाँ | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | 00.1 0 | 66 | हाँ | 52 किग्रा |
12 " | 5600 | 40,560 | 25000 | 77 | 190 | 78: 1 | 40% | 00.1 0 | 66 | हाँ | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | 00.1 0 | 66 | हाँ | 88 किग्रा |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | 00.1 0 | 66 | हाँ | 135 किलो |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | 00.1 0 | 66 | हाँ | 192 किग्रा |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | 00.1 0 | 66 | हाँ | 251 किग्रा |
