अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SE9 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| आदर्श: | 9 इंच | गियर अनुपात: | 61: 1 |
|---|---|---|---|
| दक्षता: | 40% | प्रकार: | क्षैतिज |
| आवेदन: | सौर ऊर्जा | OEM सेवा: | उपलब्ध |
| उत्पत्ति का स्थान: | चांगझौ, चीन | चालक: | 24vdc मोटर्स |
| हाई लाइट: | हाइड्रोलिक स्लीव मोटर,स्लीविंग गियर |
||

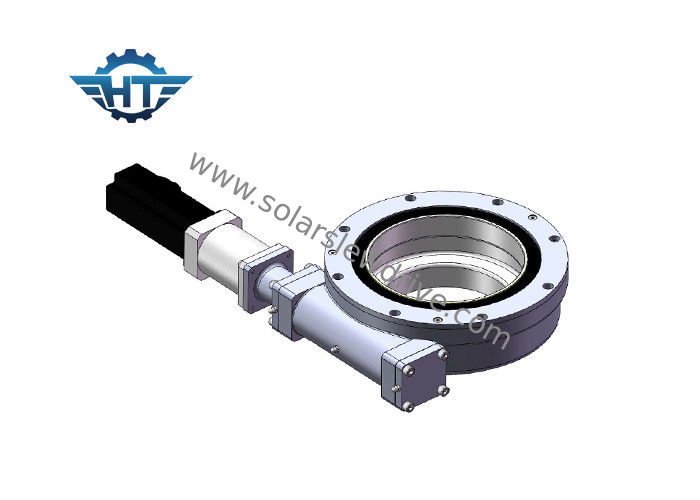

सौर संयंत्र के लिए IP66 ग्रेड की प्लास्टिक पाउडर पेंटिंग के साथ सन सोलर स्लीव ड्राइव पर नज़र रखना
विवरण
कई प्रकार के स्लीव ड्राइव हैं, जिन्हें निम्नलिखित कारकों को ध्यान में रखते हुए चुना जा सकता है।
1. लोड क्षमता, दिशा और गुण: स्लीव ड्राइव हल्के भार वहन करने के लिए उपयुक्त है, और रोलर बीयरिंग भारी भार और प्रभाव भार के लिए उपयुक्त हैं। जब रोलिंग असर शुद्ध अक्षीय भार के अधीन होता है, तो जोर असर आम तौर पर चुना जाता है, और जब रोलिंग असर शुद्ध रेडियल भार के अधीन होता है, तो गहरी नाली गेंद असर या लघु बेलनाकार रोलर असर आमतौर पर चुना जाता है, और जब रोटरी डिवाइस होता है शुद्ध रेडियल लोड के संपर्क में, एक छोटी अक्षीय भार भी है, आप गहरी नाली बॉल बेयरिंग, कोणीय संपर्क बॉल बेयरिंग, पतला रोलर बीयरिंग और सेंटिंग बॉल या सेंटिंग रोलर बियरिंग चुन सकते हैं। जब अक्षीय भार बड़ा होता है, तो कोणीय संपर्क बॉल बेयरिंग और पतला रोलर बीयरिंग के संपर्क कोण को चुना जा सकता है, या सेंट्रिपेटल बियरिंग्स और थ्रस्ट बियरिंग्स का उपयोग किया जाता है, जो विशेष रूप से उच्च अक्षीय भार या बड़े अक्षीय के लिए विशेष आवश्यकताओं के लिए उपयुक्त है। कठोरता।
2. अनुमत गति: अलग-अलग चालक प्रकार की स्लीव ड्राइव के लिए, सामान्य तौर पर, छोटे घर्षण और कम ताप क्षमता वाले बीयरिंग उच्च गति के लिए उपयुक्त होते हैं। डिजाइन को अपनी अंतिम घूर्णी गति से नीचे की परिस्थितियों में काम करने के लिए रोटरी रोलिंग बीयरिंग के लिए प्रयास करना चाहिए।
3. कठोरता: जब स्लीव ड्राइव यूनिट का बियरिंग भार वहन करता है, तो असर वाली रिंग और रोलिंग बॉडी का संपर्क स्थान लोचदार विरूपण का उत्पादन करेगा, विरूपण राशि लोड के लिए आनुपातिक है, और इसका अनुपात असर कठोरता का आकार निर्धारित करता है। असर की कठोरता को आमतौर पर असर के पूर्व-कसने से बेहतर किया जा सकता है। इसके अलावा, असर समर्थन डिजाइन में, बीयरिंगों के संयोजन और व्यवस्था पर विचार करने से भी असर समर्थन कठोरता में सुधार हो सकता है।
4. ट्यूनिंग प्रदर्शन और स्थापना त्रुटि: असर के काम की स्थिति में लोड होने के बाद, खराब स्थापना और स्थिति विनिर्माण त्रुटियों के कारण होगी। इस समय, शाफ्ट मछली पकड़ने और थर्मल विस्तार और अन्य कारणों के कारण, असर बहुत अधिक भार वहन करता है, जिससे प्रारंभिक क्षति होती है। स्वचालित केंद्रित बीयरिंग अपने आप ही स्थापना त्रुटियों के कारण उत्पन्न दोषों को दूर कर सकते हैं और इसलिए ऐसे उपयोगों के लिए उपयुक्त हैं।
5. स्लीव ड्राइव इंस्टॉलेशन और डिसएस्पैशन: टेपर्ड रोलर बेयरिंग, रोलर बेयरिंग और पतला रोलर बेयरिंग इत्यादि, आंतरिक और बाहरी रिंग से संबंधित होते हैं जिन्हें असर प्रकार (यानी तथाकथित अलग-अलग बियरिंग) से अलग किया जा सकता है, स्थापित करना और अलग करना आसान है ।
एसई सीरीज के पैरामीटर
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | परिशुद्धता (°) | स्व ताला | वजन (किग्रा) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
| 9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
| 12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
| 17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
| 21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
| 25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
