उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE7 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
नमूना: | 7 इंच | गियर अनुपात: | 57: 1 |
---|---|---|---|
दक्षता: | 40% | ठीक: | 0.1 डिग्री से कम |
चालक: | इलेक्ट्रिक मोटर / हाइड्रोलिक मोटर / सर्वो मोटर | प्रकार: | वर्टिकल माउंटेड |
आवेदन: | औद्योगिक और OEM अनुप्रयोग | रंग: | के रूप में अनुरोध किया |
हाई लाइट: | वर्म गियर स्लीव ड्राइव,स्लीविंग रिंग गियर |

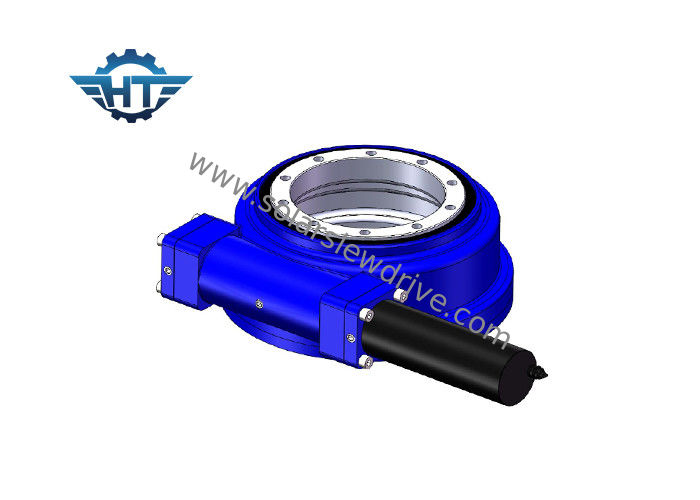

SE7 "वॉर्म गियर परवलयिक स्टेशन के लिए Reducer मोटर के साथ उत्कृष्ट बैकलैश के साथ ड्राइव
उत्पाद वर्णन
उत्पाद का उपयोग फ्लैट-पैनल ट्रांसपोर्टर, क्रेन और सिंगल कॉलम क्रेन, लिफ्ट उठाने, कार क्रेन, हवाई वाहन, दिन क्रूज सौर ऊर्जा, स्वचालन उपकरण और अन्य यांत्रिक उपकरणों के साथ किया जा सकता है।सौर फोटोवोल्टिक विद्युत उत्पादन उद्योग में, स्लीव ड्राइव आम तौर पर डीसी ग्रहीय मोटर या एसी रिड्यूसर मोटर से सुसज्जित होते हैं, और हाइड्रोलिक मोटर का उपयोग निर्माण मशीनरी पर पावर ड्राइव सिस्टम के रूप में किया जाता है।
स्लीव ड्राइव का आकार अलग है, और इसके स्पेसिफिकेशन मॉडल को स्लीव बियरिंग्स के अनुमानित रेसवे व्यास के आधार पर विभाजित किया गया है: WD-080, WD-0130, WD-0170, WD-0223, WD-0343, WD-0419, WD-0478, WD-0625 और अन्य विनिर्देशों।घरेलू मॉडल का नामकरण मानक स्लीव बियरिंग्स के अनुमानित रेसवे व्यास के अनुसार, इंच (1 इंच = 25.4 मिमी) में विभाजित है: SE3, SE5, SE7, SE9, SE9, SE12, SE14, SE17, SE21, SE25 और अन्य विशिष्टताओं।विदेशी मॉडल कॉलआउट में "डब्ल्यूडी" प्रतिनिधि का अर्थ है: कृमि और ड्राइव का संक्षिप्त नाम, और घरेलू मॉडल कॉलआउट में "एसई": स्लीविंग और एनक्लोज का संक्षिप्त नाम।नामकरण की विधि के बावजूद, प्रत्येक मॉडल के संगत बढ़ते आयाम और प्रदर्शन पैरामीटर समान हैं।
एसई स्लीविंग ड्राइव के पैरामीटर
नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
