उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE3 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | श्रृंखला: | SDE3 |
---|---|---|---|
व्यास के बाहर: | 3 से 25 इंच | गियर विकल्प: | बाहरी गियर्स |
गारंटी: | 3 वर्ष | OEM: | उपलब्ध |
तकनीकी समर्थन: | संपूर्ण जीवन | आवेदन: | सौर ट्रैकिंग प्रणाली |
हाई लाइट: | worm drive gearbox,कृमि गियर मोटर |
विवरण

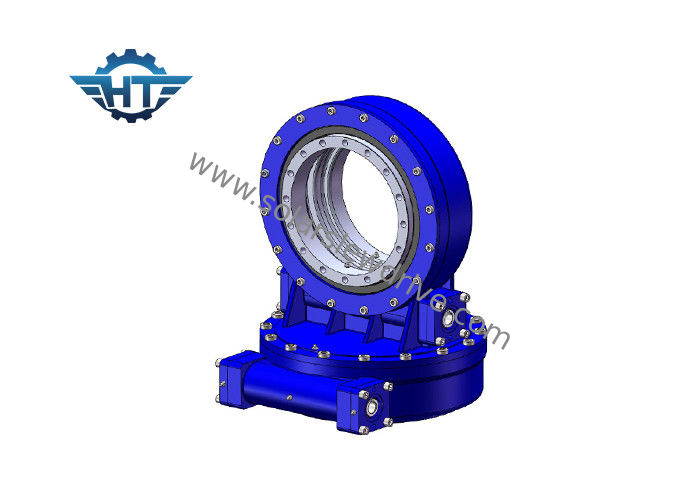

कृमि गियर स्लीव ड्राइव का अनुप्रयोग क्षेत्र अक्सर दो-अक्ष कंपित, बड़े संचरण अनुपात, छोटे ड्राइव शक्ति या आंतरायिक ऑपरेशन के मामले में उपयोग किया जाता है। स्लीव ड्राइव को मेजबान पर लागू किया जा सकता है जो परिपत्र गति करता है, जैसे कि क्रेन टर्नटेबल, घूमने वाली मशीन, परिधि के काम के लिए कुछ मशीनरी। एक बार उत्पादन में डाल देने के बाद, उत्पाद को व्यापक रूप से हवाई वाहनों, कार क्रेन में निर्माण मशीनरी और सौर फोटोवोल्टिक बिजली उत्पादन, नई ऊर्जा क्षेत्र के प्रतिनिधि के रूप में पवन ऊर्जा, साथ ही अन्य स्वचालन, मशीन के प्रतिनिधि के रूप में इस्तेमाल किया जा सकता है। उपकरण निर्माण, अंतरिक्ष संचार और अन्य क्षेत्रों, यह कहा जा सकता है कि उत्पाद की बाजार क्षमता बहुत बड़ी है।
लाभ
1) उच्च उत्पादन टोक़ और पकड़े लोड
2) शीर्ष ट्रैकिंग परिशुद्धता
3) मजबूत जंग प्रतिरोध और सील प्रभावी है
4) आईएसओ / सीई प्रमाणित है
5) IP66
6) सेल्फ लॉकिंग
7) बैकलैश: 0.01 डिग्री से कम
स्लीविंग ड्राइव के उचित आकार का चयन कैसे करें?
न केवल प्रदर्शन की कमी या प्रदर्शन अधिशेष से बचने के लिए स्लीविंग ड्राइव का उचित आकार चुनना लागत प्रभावी समाधान प्राप्त करने में एक महत्वपूर्ण भूमिका निभा रहा है।
उपयुक्त स्लीविंग ड्राइव का चयन करने के लिए कृपया हमें निम्नलिखित जानकारी दें:
1. आवेदन
2. आउटपुट टोक़ की आवश्यकता। यदि आपके पास उस डेटा का एक स्पष्ट विचार नहीं है, तो बस हमें लोड बताएं, उदाहरण के लिए, पैनलों का वजन और हमारे आस्तीन ड्राइव पर बढ़ते ब्रैकेट।
3. पिछले 10 वर्षों में आपके क्षेत्र में लोड आयाम और सबसे बड़ी हवा जो गणना करने के लिए उपयोग की जाती है कि अगर हमने जो ड्राइव की सिफारिश की है वह बड़ी हवा आने पर अधिकतम लोड को सहन कर सकती है।
4. आउटपुट की गति जो आपको आवश्यक थी जो हमें आपके लिए उपयुक्त मोटर्स की सिफारिश करने में मदद करेगी।
5. अन्य चेतावनी जैसे बैकलैश, आईपी ग्रेड की मांग आदि
......
एसडीई मॉडल प्रदर्शन पैरामीटर | ||||||||
आदर्श | रेटेड उत्पादन टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता | वजन (किग्रा) |
3 " | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43% | 25 किलो |
5 " | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43% | 34kg |
7 " | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43% | 56 किग्रा |
9 " | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 43% | 92kg |
12 " | 5800 | 25000 | 40,560 | 77 | 190 | 78: 1 | 43% | 160 किग्रा |
14 " | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 43% | 224kg |
17 " | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 43% | 320kg |
21 " | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 43% | 492kg |
25 " | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 43% | 705 किग्रा |
