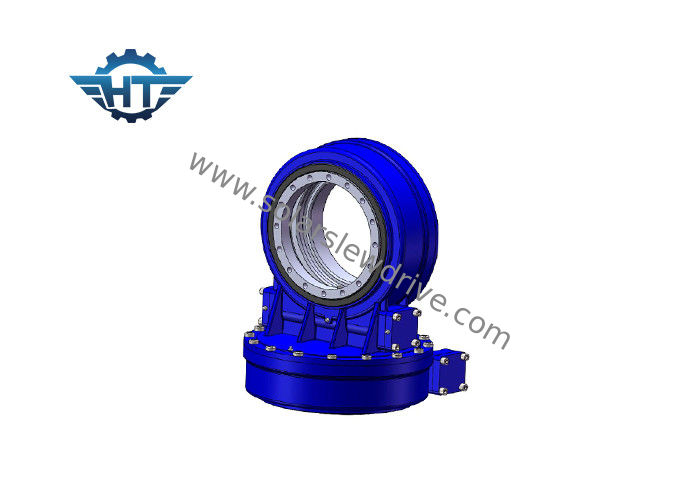

IP66 ड्यूल एक्सिस स्लीव ड्राइव SDE3 मॉडल वर्म गियर स्लीव ड्राइव फॉर सोलर ट्रैकिंग सिस्टम

IP66 ड्यूल एक्सिस स्लीव ड्राइव SDE3 मॉडल वर्म गियर स्लीव ड्राइव फॉर सोलर ट्रैकिंग सिस्टम

  • IP66 ड्यूल एक्सिस स्लीव ड्राइव SDE3 मॉडल वर्म गियर स्लीव ड्राइव फॉर सोलर ट्रैकिंग सिस्टम
  • IP66 ड्यूल एक्सिस स्लीव ड्राइव SDE3 मॉडल वर्म गियर स्लीव ड्राइव फॉर सोलर ट्रैकिंग सिस्टम
IP66 ड्यूल एक्सिस स्लीव ड्राइव SDE3 मॉडल वर्म गियर स्लीव ड्राइव फॉर सोलर ट्रैकिंग सिस्टम
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SDE3 "
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 280~504 / pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: प्रति माह 2000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
सामग्री: 50 एमएन, 42 क्रॉमो श्रृंखला: SDE3
बाहर व्यास: 3 से 25 इंच गियर विकल्प: बाहरी गियर्स
गारंटी: 3 साल OEM: उपलब्ध
तकनीकी सहायता: साड़ी उम्र आवेदन: सौर ट्रैकिंग प्रणाली
हाई लाइट:

slewing रिंग ड्राइव

,

वर्म ड्राइव मोटर

IP66 ड्यूल एक्सिस स्लीव ड्राइव SDE3 मॉडल वर्म गियर स्लीव ड्राइव फॉर सोलर ट्रैकिंग सिस्टम



विवरण



वर्म गियर स्लीव ड्राइव की सामान्य समस्याओं के कारण

1. reducer गरम करता है और तेल लीक करता है।दक्षता में सुधार करने के लिए, कीड़ा गियर reducer आमतौर पर कीड़ा गियर के रूप में अलौह धातुओं का उपयोग करते हैं, कीड़ा कठिन स्टील का उपयोग होता है।क्योंकि यह एक स्लाइडिंग घर्षण ड्राइव है, इसलिए ऑपरेशन अधिक गर्मी पैदा करेगा, ताकि अंतर के थर्मल विस्तार के कुछ हिस्सों और मुहरों के बीच रिड्यूसर हो, ताकि समन्वय सतह में एक खाई बनाने के लिए, स्नेहक तरल वृद्धि के कारण तापमान का पतला होना, रिसाव का कारण बनना आसान है।

इस स्थिति के चार मुख्य कारण हैं:

1) सामग्री का संघनन अनुचित है,

2) जाल घर्षण सतह की खराब गुणवत्ता,

3) तेल को चिकनाई करने का गलत विकल्प;

4) विधानसभा की गुणवत्ता और पर्यावरण का उपयोग खराब है।



2. कृमि गियर पहनें।वर्म व्हील आमतौर पर टिन कांस्य का उपयोग करता है, 45 स्टील के साथ कृमि सामग्री को HRC4555, या 40Cr कड़े HRC5055 को वर्म चक्की के माध्यम से खुरदरापन के लिए पीसने के बाद Ra0.8μm का उपयोग करता है।गियरबॉक्स सामान्य ऑपरेशन के दौरान पहनने के लिए धीमा है, और कुछ reducers का उपयोग 10 से अधिक वर्षों तक किया जा सकता है।यदि पहनने में तेजी है, तो हमें यह विचार करना चाहिए कि क्या चयन सही है, क्या अधिभार संचालन, साथ ही कृमि सामग्री, विधानसभा गुणवत्ता या संचालन वातावरण और अन्य कारण हैं।



3. छोटे तिरछा गियर पहनते हैं।आम तौर पर रेड्यूसर की ऊर्ध्वाधर स्थापना में होता है, मुख्य रूप से स्नेहक की मात्रा और तेल के प्रकारों से संबंधित होता है।ऊर्ध्वाधर स्थापित होने पर चिकनाई तेल की अपर्याप्त मात्रा का कारण बनाना आसान है।जब ऑपरेशन बंद हो गया, मोटर स्लीव ड्राइव के बीच तेल की हानि, गियर को उचित स्नेहन संरक्षण नहीं मिल सका।जब reducer शुरू होता है, तो प्रभावी स्नेहन की कमी के कारण गियर यांत्रिक रूप से खराब हो जाते हैं या क्षतिग्रस्त हो जाते हैं।



4. इल्ली बेयरिंग खराब हो जाती है।

विफलता की स्थिति में, भले ही गियरबॉक्स अच्छी तरह से सील हो, यह अक्सर पाया जाता है कि रेड्यूसर में गियर तेल का उत्सर्जन होता है, असर जंग, जंग, क्षति।ऐसा इसलिए है क्योंकि ऑपरेशन की अवधि के बाद, पानी के साथ मिश्रित पानी के संघनन के बाद गियर तेल का तापमान बढ़ गया और ठंडा हो गया।बेशक, यह असर गुणवत्ता और विधानसभा प्रक्रिया से भी निकटता से संबंधित है।



स्लीव ड्राइव की सामान्य समस्याओं का समाधान



1. विधानसभा की गुणवत्ता की गारंटी।आप कुछ विशेष उपकरण खरीद या बना सकते हैं।जब reducer के भागों को डिसैम्बल करना और इंस्टॉल करना, हथौड़ों जैसे अन्य उपकरणों से टकराने से बचने की कोशिश करें।गियर और कृमि गियर की जगह, मूल भागों का उपयोग करने की कोशिश करें और उन्हें जोड़े में बदलें;आउटपुट शाफ्ट को असेंबल करते समय, टॉलरेंस फिट पर ध्यान दें;पहनने और जंग को रोकने या क्षेत्र के पैमाने से मेल खाने के लिए खोखले शाफ्ट की रक्षा के लिए एक रिलीज एजेंट या लाल दान तेल का उपयोग करें, जो रखरखाव के दौरान जुदा करना मुश्किल है।



2. स्नेहक और योजक का चयन।वर्म गियर स्लीव ड्राइव आमतौर पर 220 # गियर तेल का उपयोग करता है।भारी भार वाले भारी-भरकम ट्रकों के लिए, बार-बार शुरू होने और खराब उपयोग के वातावरण के लिए, कुछ चिकनाई वाले तेल योजक का उपयोग किया जा सकता है ताकि गियर तेल अभी भी गियर सतह का पालन कर सके, जब reducer चलना बंद कर देता है, जिससे सुरक्षा बनती है।स्टार्ट-अप में धातुओं के बीच भारी भार, कम गति, उच्च टोक़ और सीधे संपर्क को रोकने के लिए गठित झिल्ली।एडिटिव में सील नरम और लोचदार रखने के लिए एक सील नियामक और एक रिसाव प्रचलित होता है, प्रभावी रूप से तेल रिसाव को कम करता है।



3. स्लीव ड्राइव की बढ़ती स्थिति का चयन।यदि संभव हो, तो ऊर्ध्वाधर स्थापित न करें।जब लंबवत रूप से स्थापित किया जाता है, तो जोड़ा गया चिकनाई तेल की मात्रा क्षैतिज स्थापना की तुलना में बहुत अधिक होती है, जो गर्मी पैदा करने और reducer के तेल रिसाव का कारण बन सकती है।



4. एक स्नेहन रखरखाव प्रणाली स्थापित करें।स्नेहन कार्य के "पांच-सेट" सिद्धांत के अनुसार reducer को बनाए रखा जा सकता है।प्रत्येक स्लीव ड्राइव में नियमित रूप से जांच करने और तापमान बढ़ने के कारण स्पष्ट होने के लिए एक जिम्मेदार व्यक्ति होता है।यदि तापमान 40 ° C से अधिक है या तेल का तापमान 80 ° C से अधिक है, तो तेल की गुणवत्ता गिर जाएगी।जब तेल में अधिक तांबा पाउडर पाया जाता है और असामान्य शोर उत्पन्न होता है, तो इसका तुरंत उपयोग बंद कर दें, समय में इसकी मरम्मत करें, इसका निवारण करें और तेल को बदल दें।ईंधन भरने के दौरान, यह सुनिश्चित करने के लिए तेल की मात्रा पर ध्यान दें कि गियर यूनिट ठीक से चिकनाई है।



एसडीई ड्यूल एक्सिस स्लीविंग ड्राइव की डेटा शीट



नमूना अनुपात रेटेड उत्पादन टोक़ (एनएम) झुका हुआ टोक़ (एनएम) होल्डिंग टोक़ (एनएम) अक्षीय भार (kN) रेडियल लोड (kN) दक्षता प्रेसिजन (°) स्व ताला वजन (किग्रा)
3 " 31: 1 600 1500 5800 10 15 40% ≤0.1 हाँ 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 हाँ 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0.1 हाँ 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 हाँ 92
12 " 78: 1 5800 25000 40,560 77 190 40% ≤0.1 हाँ 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0.1 हाँ 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 हाँ 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 हाँ 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 हाँ 705
