उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE9 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
आदर्श: | 9 इंच | गियर अनुपात: | 61: 1 |
---|---|---|---|
दक्षता: | 40% | प्रकार: | क्षैतिज श्रृंखला |
आवेदन: | सौर ऊर्जा | OEM सेवा: | उपलब्ध |
उत्पत्ति का स्थान: | चांगझौ, चीन | चालक: | 24vdc मोटर्स |
हाई लाइट: | worm drive gearbox,worm gear slewing ring |
विवरण

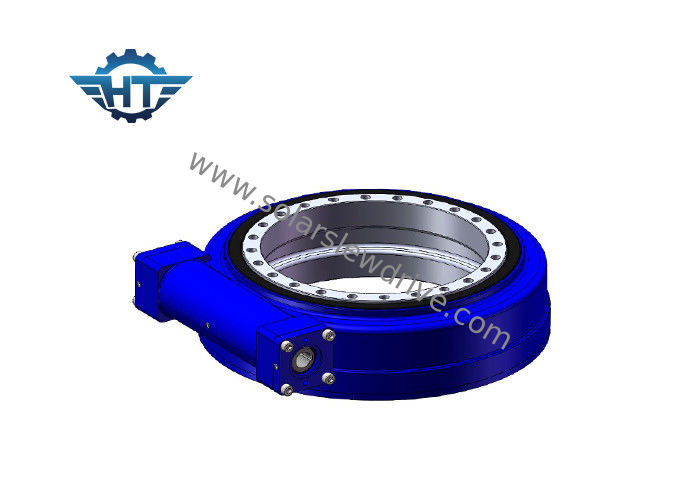

स्लीवलेस ड्राइव क्या है?
एक स्लीविंग ड्राइव (या शॉर्ट के लिए स्लीव ड्राइव) एक पूर्ण, सिस्टम स्थापित करने के लिए तैयार है जिसमें एक गेंद या रोलर स्लिंग रिंग (असर), कीड़ा, और पूरी तरह से संलग्न आवास शामिल हैं। इसे विभिन्न अनुप्रयोगों और ग्राहकों की मांग के आधार पर चयन योग्य आईपी ग्रेड के साथ हाइड्रोलिक या इलेक्ट्रिक ग्रहों के गियरबॉक्स के साथ अनुकूलित किया जा सकता है।
इसमें संक्षारण संरक्षण, उच्च भार और उच्च परिशुद्धता की विशेषताएं हैं।
कृमि गियर स्लीविंग को व्यापक रूप से मशीनरी और सौर ऊर्जा क्षेत्र के अपेक्षाकृत रोटरी भागों जैसे कि सौर ट्रैकिंग प्रणाली, हवाई कामकाजी मशीनरी की रोटरी चेसिस, ट्रक क्रेन, रॉक ड्रिल, ड्रिलिंग मशीन, लोभी लकड़ी मशीन, कोड मोल्डिंग मशीन में लगाया जाता है।
स्लीपिंग ड्राइव के पैरामीटर
एसई मॉडल प्रदर्शन पैरामीटर | ||||||||||
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | एनएम | केएन | केएन | हद | हाँ | किलोग्राम | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | हाँ | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 23 |
9 " | 61: 1 | 4300 | 49,900 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 44 |
12 " | 78: 1 | 5600 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | हाँ | 62 |
17 " | 102: 1 | 9460 | 203,000 | 53040 | 980 | 390 | 40% | ≤0.1 | हाँ | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 141 |
25 " | 150: 1 | 21450 | 346,000 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 182 |
चांगझौ hangtuo रिंग-वॉर्म कृमि तकनीक के साथ एक स्लीपिंग ड्राइव का उत्पादन करने के लिए एक डबल-लिफ़ाफ़ा तकनीक का उपयोग करता है क्योंकि लोड को अधिकतम करने और ट्रांसमिशन दक्षता और सटीकता में सुधार करने के लिए सबसे महत्वपूर्ण साधन है। जब कीड़ा लगने वाले असर के साथ लगा होता है, तो बहु-दाँत जुड़ाव प्राप्त किया जा सकता है, और जब कीड़ा लग जाता है, तो केवल एक-दाँत की सगाई हो सकती है। 5 से 11 दांतों की बढ़ी हुई दांत की सतह की सगाई इस प्रकार संचरण की शक्ति और शक्ति को बढ़ाती है। स्लीव ड्राइव की हमारी श्रृंखला कई श्रृंखलाओं में उपलब्ध है और इसमें कई प्रकार के मॉडल शामिल हैं। प्रदर्शन रेंज और स्थापना आयाम विभिन्न अनुप्रयोगों की जरूरतों को पूरा कर सकते हैं। वर्तमान में, हमारे उत्पादों को 9 मूल मॉडल में विभाजित किया जा सकता है, रेसवे का व्यास 75 मिमी से 800 मिमी तक है। लोड रेंज 6kNm से 220kNm तक है, टॉर्क आउटपुट 200Nm से 63kNm तक है, टर्निंग टॉर्क 500Nm से 271kNm तक है, और ट्रांसमिशन रिडक्शन रेशियो 30: 1 से 156600: 1 तक है। स्थापना विधि क्षैतिज, ऊर्ध्वाधर या बहु-अक्ष हो सकती है।
आप एक बुनियादी प्रकार (ओपन गियर) या पूरी तरह से संलग्न प्रकार का ऑर्डर कर सकते हैं। हम एक दो-धुरी स्लीव ड्राइव (एकल रोटरी ड्राइव दोनों दिशाओं में एक साथ घूमते हैं) और एक-शाफ्ट ड्यूल ड्राइव (दो ड्राइव वर्म्स एक ही शाफ्ट पर एक ही स्लिंगविंग ड्राइव) प्रदान करते हैं।
विशिष्ट स्लीव ड्राइव अनुप्रयोगों में सौर ऊर्जा संयंत्र, पवन टर्बाइन, ट्रक क्रेन, हवाई काम वाहन, उपयोगिता उपकरण, हाइड्रोलिक उपकरण, पेट्रोलियम उपकरण, पहिया स्टीयरिंग उपकरण, उत्खनन और स्वचालित उठाने वाले उपकरण शामिल हैं। कई अन्य अनुप्रयोग हैं जो पूरी तरह से सूचीबद्ध नहीं हैं, क्योंकि स्लीविंग ड्राइव उन अनुप्रयोगों के लिए सबसे अच्छा विकल्प है जो एक ही ट्रांसमिशन पर उच्च भार और उच्च टोक़ प्रदान करते हैं।
हम कई अलग-अलग प्रकार की स्लीव ड्राइव का उत्पादन करते हैं और कई प्रकार के स्लीव ड्राइव और ड्राइव कंपोनेंट पेश करते हैं। हमारे स्लीव ड्राइव सेल्फ-लॉकिंग या बैक-ड्राइव हो सकते हैं। स्व-लॉकिंग स्लीव ड्राइव रिवर्स नहीं करता है जब रिवर्सिंग बल को स्लीविंग रिंग से कृमि तक प्रेषित किया जाता है, और एक अलग ब्रेक स्थापित करने की आवश्यकता नहीं होती है। स्व-लॉकिंग के बजाय, इसे रिवर्स में चलाया जा सकता है। हाइड्रोलिक अनुप्रयोगों के लिए, हम अपने ग्राहकों को हाइड्रोलिक मोटर्स की आपूर्ति करते हैं। बिजली के उपकरणों के लिए, हम अपने ग्राहकों के लिए गियरबॉक्स और विभिन्न मोटर्स की आपूर्ति कर सकते हैं।
