उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | एसई ५ |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
गियर अनुपात: | 37: 1 | प्रकार: | संलग्न |
---|---|---|---|
आवेदन: | सौर ऊर्जा | चालक: | हाइड्रोलिक मोटर |
आई पी ग्रेड: | IP66, IP65 | रंग: | अनुरोध के रूप में |
effciency: | 40% | प्रतिक्रिया: | 0.1 डिग्री से |
हाई लाइट: | solar tracker drive,slewing drive for solar tracking system |

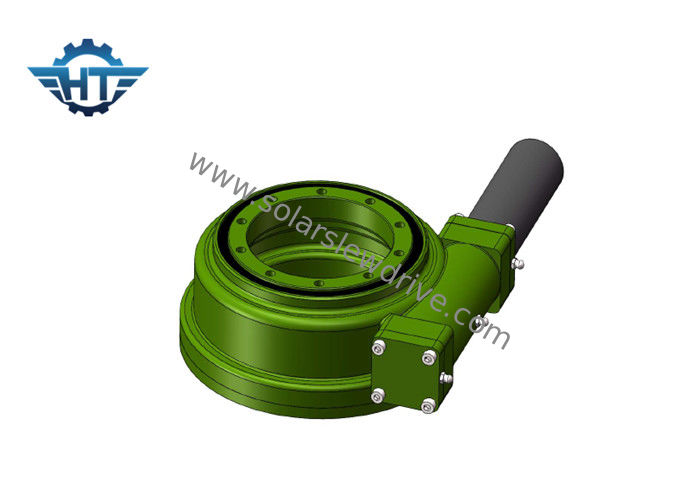

कृमि गियर एसई संलग्न शंकु ड्राइव के साथ बुझती गियर टूथ, निर्माण मशीनरी के लिए उच्च अक्षीय भार
विवरण
एसई सीरीज़ IP66 एनक्लोजर प्रोटेक्शन लेवल के साथ एक संलग्न हाउसिंग स्लीव ड्राइव है। यह एक घंटे के कीड़ा शाफ्ट के साथ डिज़ाइन किया गया है जिसमें स्लीव रिंग और वर्म शाफ्ट के बीच 5 दांत हैं। यह डिज़ाइन भारी भार के लिए बहुत ठोस बैक टॉर्क क्षमता प्रदान करता है। खनन उद्योग, सीमेंट उद्योग और कई और अधिक उद्योग जो ठीक कण वातावरण के उच्च संदूषण के साथ अपनी तंगी के लिए इस ड्राइव को पसंद करते हैं। यह भारी बारिश और बर्फ के अधीन होने वाले अधिकांश बाहरी प्रतिष्ठानों के लिए भी पसंद है क्योंकि यह अन्य डिजाइनों की तुलना में अच्छी तरह से सील है।
आवेदन
वर्म ड्राइव कई मशीनों और उपकरणों में, विभिन्न अनुप्रयोगों और विभिन्न परिचालन स्थितियों में प्रभावी साबित हुई हैं, जैसे: निर्माण और असेंबली प्लेटफार्म, वन मशीनरी में कॉकपिट्स की नियुक्ति, सामग्री हैंडलिंग उपकरण, सौर प्रणाली की स्थिति, सुपरस्ट्रक्चर का नियंत्रण और परिचालन अनुप्रयोगों निर्माण मशीनरी, औद्योगिक क्रेन और इतने पर।
लाभ
1. कुशलतापूर्वक तेल रिसाव से बचने के लिए कंकाल तेल सील का उपयोग करें
2. डिजाइन किए गए बढ़ते आयाम कई अनुप्रयोगों से मेल खा सकते हैं।
3. आसान रखरखाव
4. कृमि गियर संरचना को अपनाएं जिसमें मजबूत आसंजन और ड्राइविंग टॉर्क हो
एसई सीरीज के प्रदर्शन पैरामीटर
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | एनएम | केएन | केएन | हद | हाँ | किलोग्राम | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | हाँ | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 23 |
9 " | 61: 1 | 4300 | 49,900 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 44 |
12 " | 78: 1 | 5600 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | हाँ | 62 |
17 " | 102: 1 | 9460 | 203,000 | 53040 | 980 | 390 | 40% | ≤0.1 | हाँ | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 141 |
25 " | 150: 1 | 21450 | 346,000 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 182 |
