उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | एसई 3 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
गियर अनुपात: | 31: 1 | प्रकार: | संलग्न |
---|---|---|---|
आवेदन: | सौर ऊर्जा | चालक: | हाइड्रोलिक मोटर |
आई पी ग्रेड: | IP66 | रंग: | अनुरोध के रूप में |
effciency: | 40% | प्रतिक्रिया: | 0.1 डिग्री से |
हाई लाइट: | solar tracker drive,slewing drive for solar tracking system |

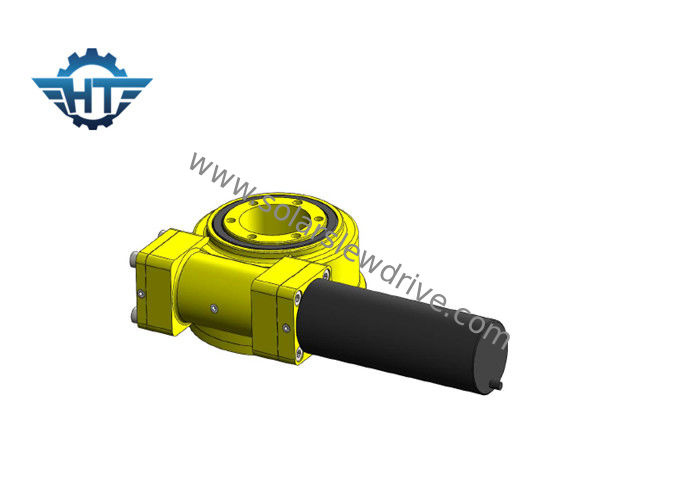

एसई इल्ली औद्योगिक उपयोग और केंद्रित सौर ऊर्जा प्रणाली के लिए उच्च सटीकता के साथ सिंगल एक्सिस स्लीव ड्राइव को गियर करती है
विवरण
सोलर ट्रैकर में चिकनी, धीमी और मजबूत गति होनी चाहिए। ट्रैकर के पास उच्च स्थिति सटीकता और विश्वसनीयता की उच्च डिग्री होनी चाहिए। इन आवश्यकताओं को विशेष रूप से डिज़ाइन किए गए ड्राइवरों द्वारा प्राप्त किया जा सकता है जिन्हें स्लीविंग ड्राइवर के रूप में जाना जाता है।
सटीकता: 0.1 डिग्री
उपलब्ध: 3 इंच - 12 इंच
क्षैतिज स्थापना
बेहतर सुरक्षा के लिए सौर अनुप्रयोगों में अज़ीमुथ अक्ष पर उल्टा होकर ड्राइव करने वाले ड्राइव को माउंट करने और ऊंचाई अक्ष के लिए सुरक्षा जोड़ने की सलाह दी जाती है। अन्य अनुप्रयोगों के लिए, बढ़ते निर्देश सुरक्षा स्तर के मूल्यांकन पर आधारित होंगे और बेहतर सुरक्षा के लिए यह बेहतर होगा।
ऊर्ध्वाधर स्थापना
बेहतर सुरक्षा के लिए सौर अनुप्रयोगों में उल्टे संलग्न ड्राइंग का जिक्र करते हुए स्लीविंग ड्राइव को माउंट करने की सलाह दी जाती है। अन्य अनुप्रयोगों के लिए, बढ़ते निर्देश सुरक्षा स्तर के मूल्यांकन पर आधारित होंगे और बेहतर सुरक्षा के लिए यह बेहतर होगा।
विवरण
1. अपने मुख्य घटक के रूप में स्लीविंग बियरिंग को अपनाने से, स्लीविंग ड्राइव अक्षीय बल, रेडियल बल और झुकाव पल को सहन कर सकता है।
2. स्लीविंग ड्राइव को मॉड्यूलर ट्रेलरों, सभी प्रकार के क्रेन, एरियल वर्किंग प्लेटफॉर्म, सोलर ट्रैकिंग सिस्टम और विंड पावर सिस्टम में व्यापक रूप से लागू किया जाता है।
3. इलेक्ट्रिक और ग्रहीय गियरबॉक्स को ग्राहक की आवश्यकता के अनुसार डिजाइन किया जा सकता है।
4. स्लीविंग ड्राइव में सुविधाओं में जगह बचाने, कॉम्पैक्ट डिजाइन में अधिकतम भार क्षमता, व्यापक जीवनकाल, कम रखरखाव लागत आदि का लाभ है।
एसई श्रृंखला के प्रदर्शन मापदंडों
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | एनएम | केएन | केएन | हद | हाँ | किलोग्राम | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | हाँ | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 23 |
9 " | 61: 1 | 4300 | 49,900 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 44 |
12 " | 78: 1 | 5600 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | हाँ | 62 |
17 " | 102: 1 | 9460 | 203,000 | 53040 | 980 | 390 | 40% | ≤0.1 | हाँ | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 141 |
25 " | 150: 1 | 21450 | 346,000 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 182 |
संरचना आरेख
1. आवास का आधार
2. स्लीविंग रिंग
3. रेसवे
4. सील
5. शीर्ष प्लेट
6. ड्राइव (हाइड्रोलिक मोटर / इलेक्ट्रॉनिक मोटर)
7. मोटर एडाप्टर
8. ओ-रिंग
9. इनपुट छेद
10. शाफ्ट मोटर के सामने
11. एंड कैप
12. आवरण
13. एनकोडर
