उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | एसई 14 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~1100 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
गियर अनुपात: | 125: 1 | प्रकार: | संलग्न |
---|---|---|---|
आवेदन: | सौर ऊर्जा | चालक: | हाइड्रोलिक मोटर |
आई पी ग्रेड: | IP66 | रंग: | अनुरोध के रूप में |
effciency: | 40% | प्रतिक्रिया: | 0.1 डिग्री से |
हाई लाइट: | वर्म ड्राइव गियरबॉक्स,वर्म गियर स्लीविंग रिंग |

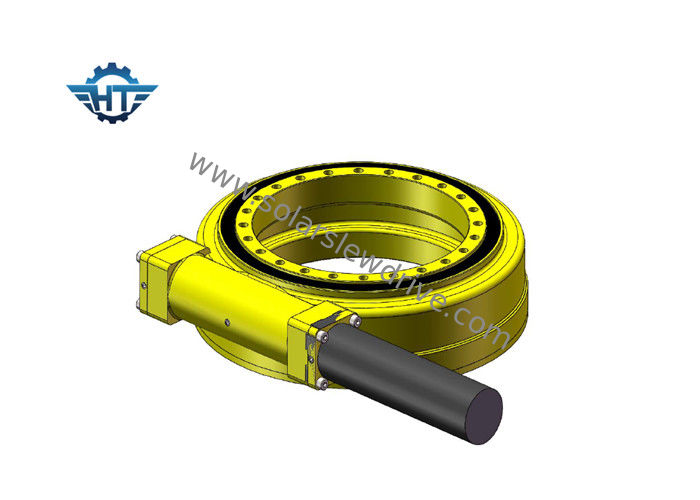

SE14 वर्म गियर स्लीव ड्राइव, IP66 सोलर ट्रैकिंग सिस्टम के लिए स्लीविंग रिंग ड्राइव को शामिल किया गया
विवरण
गियर अनुपात
क्षैतिज कृमि के रोटेशन से पेंच अक्ष पर लंबवत अक्ष के बारे में एक गियर बदल जाता है। यह संयोजन संचालित सदस्य की गति को कम करता है और इसके टॉर्क को भी गुणा करता है; गति कम होने के कारण यह आनुपातिक रूप से बढ़ता है। शाफ्ट की गति अनुपात कीड़े पर कृमि पहिया या गियर में दांतों की संख्या पर निर्भर करता है।
घंटे का कीड़ा
हमारे स्लीविंग ड्राइव में hourglass वर्म तकनीक का उपयोग किया जाता है, जिसमें कीड़ा गियर में अधिक दांत संलग्न करने के लिए आकार का होता है। इससे दांतों की कार्यक्षमता बढ़ती है, ताकत और कार्यक्षमता बढ़ती है।
समारोह
स्लीविंग ड्राइव मानक कृमि प्रौद्योगिकी के साथ कार्य करता है, जिसमें क्षैतिज शाफ्ट पर कीड़ा गियर के लिए चालक के रूप में कार्य करता है, सामान्य तौर पर, शाफ्ट इलेक्ट्रिक गियर मोटर द्वारा संचालित होता है।
लाभ
1. रोटेशन 360 डिग्री
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन,
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है; यह निर्माता द्वारा कारखाने से पहले ही निर्धारित किया गया है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत अंतरिक्ष उपयोग
6. गियर स्व-लॉकिंग है; इसलिए ब्रेक आवश्यक नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. उच्च सटीकता
एसई श्रृंखला के प्रदर्शन मापदंडों
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | एनएम | केएन | केएन | हद | हाँ | किलोग्राम | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | हाँ | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 23 |
9 " | 61: 1 | 4300 | 49,900 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 44 |
12 " | 78: 1 | 5600 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | हाँ | 62 |
17 " | 102: 1 | 9460 | 203,000 | 53040 | 980 | 390 | 40% | ≤0.1 | हाँ | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 141 |
25 " | 150: 1 | 21450 | 346,000 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 182 |
