अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | VE9 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| सामग्री: | 50Mn, 42CrMo | आदर्श: | VE9 " |
|---|---|---|---|
| गियर अनुपात: | 61: 1 | आउटपुट टोक़ रेटेड: | 4300 एनएम |
| टोर्क पकड़ना: | 27200 एनएम | झुका हुआ टोक़: | 16000 एनएम |
| दक्षता: | 40% | सटीक: | 0.1 डिग्री से कम |
| हाई लाइट: | सौर ट्रैकिंग प्रणाली,सौर ट्रैकर ड्राइव के लिए ड्राइव |
||

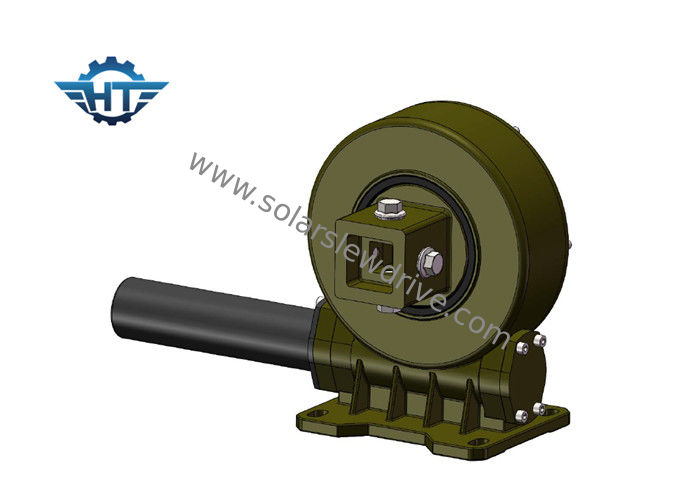

सौर ट्रैकिंग प्रणाली के लिए स्क्वायर आउटपुट ट्यूब के साथ VE9 IP66 वर्टिकल स्लीव ड्राइव गियरबॉक्स
विवरण
एक स्लीव वर्म ड्राइव सिस्टम एक कॉम्पैक्ट रूप से निर्मित इकाई है जिसमें एक स्लीविंग रिंग, बेस प्लेट और वर्म होते हैं। यह इकाई एक आस्तीन वाली अंगूठी और एक कृमि के फायदे को एक इकाई में लाती है।
यह उन अनुप्रयोगों के लिए उपयुक्त है जो एक निरंतर या चक्रीय आंदोलन के साथ धीमी गति से रोटेशन की मांग करते हैं जो संयुक्त भार को संभालने में सक्षम हैं। उत्पाद एक इलेक्ट्रिक या हाइड्रोलिक मोटर के साथ-साथ उपकरणों के लिए एक पूरे सिस्टम को युग्मित करने के लिए मानक आयामों के साथ है।
इसकी कॉम्पैक्टनेस, उच्च कठोरता और अन्य उल्लिखित फायदों के कारण, एक वर्म ड्राइव सिस्टम का उपयोग विभिन्न उपकरणों में किया जाता है जैसे मोबाइल असेंबली प्लेटफॉर्म, सैटेलाइट सिस्टम, ढुलाई वाहनों पर हाइड्रोलिक लोडिंग क्रेन, छोटे समुद्री क्रेन, विस्तारक घूर्णन सीढ़ी, बड़ी की पहिया इकाइयों में समुद्री पोर्टल ट्रांसपोर्टर्स।
तकनीकी डेटा
| आदर्श: | VE9 | उत्पत्ति का स्थान | Changzhou, चीन |
| ब्रांड | HANGTUO | प्रकार | संलग्न |
| सामग्री | 42CrMo, 50Mn | आउटपुट टोक़ | 4300 एनएम |
| झुका हुआ पल | 16 के एनएम | टोर्क पकड़ना | 27 K Nm |
| स्थैतिक अक्षीय रेटिंग | 60 केएन | स्थैतिक रेडियल रेटिंग | 130 के.एन. |
| गतिशील अक्षीय रेटिंग | 30 केएन | गतिशील रेडियल रेटिंग | 65 केएन |
| गियर अनुपात | 37: 1 | दक्षता | 40% |
वीई स्लीव ड्राइव तकनीकी डाटा
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 13kg |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 28kg |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | हाँ | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 51 किग्रा |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 78 किग्रा |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 105 किग्रा |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 185 किग्रा |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 244 किग्रा |
लाभ
1. रोटेशन Rot 60 °, हार्ड रोक / हार्ड ड्राइव की हार्ड ड्राइव को नियंत्रित करने वाले सॉफ्टवेयर के अंदर की सीमा
2. बाईं या दाईं ओर से ड्राइविंग मोटर का कनेक्शन
3. स्थापना के दौरान, गियरिंग निकासी को समायोजित करना आवश्यक नहीं है; यह निर्माता द्वारा कारखाने से पहले ही निर्धारित किया गया है
4. सरल स्थापना और कम रखरखाव
5. तर्कसंगत अंतरिक्ष उपयोग
6. गियर स्व-लॉकिंग है; इसलिए ब्रेक आवश्यक नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
