उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE1 ~ SE25 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
नमूना: | SE1 ~ SE25 | गियर अनुपात: | 31: 1 ~ 150: 1 |
---|---|---|---|
आवेदन: | सौर ट्रैकर्स | उत्पत्ति के प्लेस: | चांगझौ, चीन |
चालक: | 24VDC गियर मोटर | प्रमाणपत्र: | ISO9001 / CE |
फ़ीचर: | एकल अक्ष | रखरखाव: | नि: शुल्क |
रंग: | के रूप में अनुरोध किया | प्रतिक्रिया: | 0.1 डिग्री से |
हाई लाइट: | सौर ट्रैकिंग प्रणाली,सौर ट्रैकर ड्राइव के लिए ड्राइव |

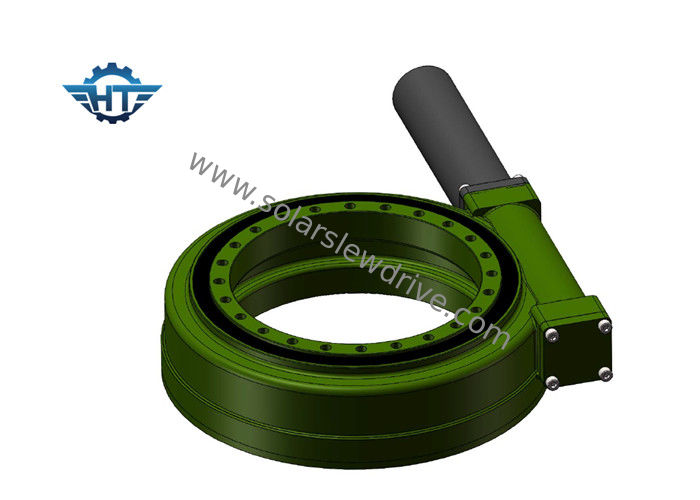

सिंगल एक्सिस SE1 - SE25 सोलर ट्रैकर सोलर ट्रैकिंग सिस्टम के लिए 24VDC गियर मोटर के साथ स्लीव ड्राइव
विवरण
स्लीविंग रिंग, जिसे स्लीविंग बियरिंग्स या टर्नटेबल बेयरिंग के रूप में भी जाना जाता है, एक बड़ा बेयरिंग है जो अधिक अक्षीय भार, रेडियल लोड और टिल्टिंग पल को बनाए रखने में सक्षम है।इसे "मशीन जोड़ों", आवश्यक मशीनरी ट्रांसमिशन भागों के रूप में जाना जाता है, दो वस्तुओं के बीच जिन्हें सापेक्ष रोटरी गति की आवश्यकता होती है।इसमें आंतरिक और बाहरी रिंग, रोलिंग और अन्य घटक हैं।
स्लीविंग ड्राइव को गियरबॉक्स के रूप में माना जा सकता है क्योंकि कोर मोशन कंपोनेंट्स स्लीविंग बेयरिंग और वर्म शाफ्ट हैं।इसमें सहायक घटक जैसे सील, आवास और मोटर भी शामिल हैं।एक शक्ति स्रोत के रूप में, स्लीव मोटर आमतौर पर डीसी ग्रहीय गियर मोटर या एसी गियर मोटर होती है।एसी हाइड्रोलिक मोटर का उपयोग मुख्य रूप से निर्माण मशीनरी में पावर ड्राइव सिस्टम के रूप में किया जाता है।चूंकि मुख्य घटक स्लीविंग रिंग ड्राइव है, स्लीविंग गियरबॉक्स आसानी से अक्षीय और रेडियल बलों का सामना कर सकता है।स्लीव ड्राइव वर्किंग सिद्धांत: कीड़ा मोटर द्वारा संचालित होता है, जो स्लीविंग रिंग के बाहरी रिंग को घुमाने के लिए ड्राइव करता है;बाहरी रिंग निकला हुआ किनारा के माध्यम से टोक़ का उत्पादन करती है और स्लीविंग रिंग की आंतरिक रिंग आवास में तय होती है।
रिवर्स सेल्फ-लॉकिंग विशेषताओं के साथ वर्म गियर ड्राइव के कारण स्लीविंग ड्राइव में रिवर्स सेल्फ-लॉकिंग है।यह सुविधा मेजबान संचालन और सुरक्षा कारक की स्थिरता को बहुत बढ़ाती है।पारंपरिक स्विंग उत्पादों की तुलना में, स्लीविंग ड्राइव गियरबॉक्स स्थापित करना आसान है, बनाए रखना आसान है, और काफी स्थापना स्थान बचाता है।
स्लीविंग ड्राइव के फायदे
1. ऑवरग्लास वर्म तकनीक अधिक दांत संपर्क, उच्च टोक़ प्रदान करती है
2. कम रखरखाव लागत के साथ एक किफायती और कॉम्पैक्ट समाधान प्रदान करें
3. स्लीविंग गियर और रेसवे हार्डन प्रोसेसिंग टेक्नोलॉजी स्लीव ड्राइव लाइफटाइम को बढ़ाती है
4. सभी स्लीविंग मैकेनिज्म घटकों का कड़ाई से परीक्षण किया जाता है और अच्छी गुणवत्ता आश्वासन होता है
5. कस्टम डिजाइन उपलब्ध है
आदर्श | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | क्षमता | शुद्धता | स्व ताला | वज़न |
एनएम | एनएम | एनएम | के.एन. | के.एन. | डिग्री | हां | किलोग्राम | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | हां | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | 0.1 | हां | 9 |
5" | 37:1 | 637.5 | 6000 | 9200 | ६८ | २७ | 40% | 0.1 | हां | 14 |
7" | 57:1 | १७५० | 10500 | १३२०० | १३२ | 58 | 40% | 0.1 | हां | 23 |
9" | ६१:१ | 4300 | 49900 | ३०८०० | 340 | 130 | 40% | 0.1 | हां | 44 |
12" | ७८:१ | 5600 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | हां | 51 |
14" | 85:1 | 6750 | १३५००० | ४४२०० | 680 | २३० | 40% | 0.1 | हां | 62 |
17" | 102:1 | ९४६० | 203000 | 53040 | 980 | 390 | 40% | 0.1 | हां | 85 |
21" | 125:1 | 16000 | २७१००० | 65000 | 1600 | 640 | 40% | 0.1 | हां | १४१ |
25" | १५०:१ | २१४५० | 346000 | 89000 | २४०० | 950 | 40% | 0.1 | हां | १८२ |
स्लीविंग ड्राइव एप्लीकेशन
स्लीविंग ड्राइव एप्लिकेशन के लिए एक आदर्श गति नियंत्रण उत्पाद है जिसके लिए घूर्णी टोक़ शक्ति की आवश्यकता होती है।
सोलर के लिए स्लीव ड्राइव: इसे सोलर फोटोवोल्टिक पैनल रोटेशन में डिजाइन किया गया है और बिजली उत्पादन क्षमता में सुधार करता है।एकल अक्ष और दोहरी अक्ष सौर ट्रैकिंग समाधान उपलब्ध हैं।सोलर ट्रैकिंग सिस्टम एप्लिकेशन के लिए पावर जैक मोशन स्लीविंग ड्राइव में सोलर कंसेंट्रेटर सोलर डिश, सीपीवी (कंसंट्रेटिड फोटोवोल्टिक), सीएसपी (कंसेंट्रेटेड सोलर पावर), सोलर पैराबोलिक ट्रफ, पीवी ट्रैकर शामिल हैं।
पवन जनरेटर के लिए: विंड टर्बाइन में पेडस्टल को घुमाने के लिए स्लीविंग ड्राइव का उपयोग किया जाता है
निर्माण मशीनरी के लिए स्लीविंग ड्राइव आवेदन: घुड़सवार ट्रक क्रेन, एरियल वर्किंग प्लेटफॉर्म, डॉक क्रेन, टिम्बर ग्रैब पर व्यापक रूप से लागू
उद्योग बाजार के लिए: ऑटोमेशन/असेंबली लाइन, रोबोटिक आर्म
सैटेलाइट के लिए: स्लीव ड्राइव का इस्तेमाल सैटेलाइट डिश में अंतरिक्ष संचार और ग्लोबल पोजिशनिंग सिस्टम के लिए किया जा सकता है
