उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE3 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50 एमएन, 42 क्रॉमो, क्यूटी | आदर्श: | उप.मं.अ. |
---|---|---|---|
व्यास के बाहर: | 3-25 इंच | आकार बोर: | 100-800mm |
गियर विकल्प: | बाहरी गियर्स | गारंटी: | 3 वर्ष |
OEM: | उपलब्ध | घूर्णन प्रकार: | डबल एक्सिस |
हाई लाइट: | slewing रिंग ड्राइव,वर्म ड्राइव मोटर |

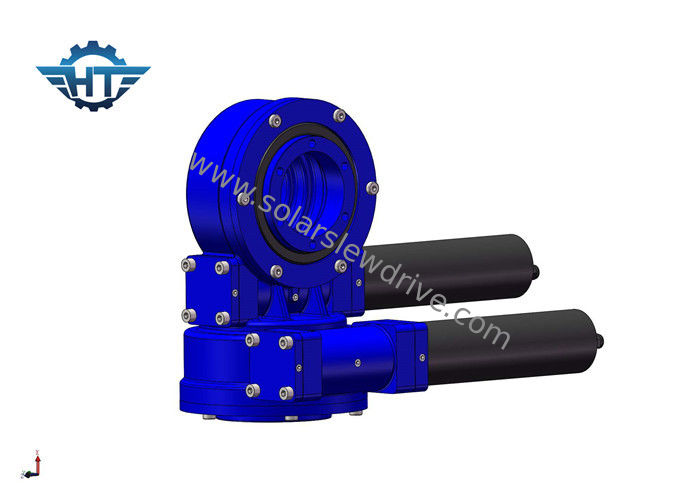

SDE3 दोहरी एक्सिस स्लीव ड्राइव 24VDC गियर मोटर के साथ सौर ट्रैकर के लिए संलग्न आवास के साथ
विवरण
कृमि मोटर द्वारा संचालित होता है, जो घूमने के लिए स्लीविंग रिंग के बाहरी रिंग को चलाता है; बाहरी रिंग आउटपुट निकला हुआ किनारा के माध्यम से टोक़ और स्लीविंग रिंग के आंतरिक रिंग को आवास में तय करता है। सेल्फ-लॉकिंग विशेषताओं के साथ वर्म गियर ड्राइव के कारण स्लीविंग ड्राइव में रिवर्स सेल्फ-लॉकिंग है।
भारोत्तोलन के प्रदर्शन के लिए अनुकूलित, Hangtuo के स्लीविंग ड्राइव्स को गियरिंग के एकल चरण में एक बड़ा अनुपात प्रदान किया जाता है। बीयरिंग और गियर को एक कम-प्रोफ़ाइल, आत्म-अनुरक्षण, और तैयार-से-स्थापित आवास में इकट्ठा किया जाता है, जिससे उत्पाद सभी अक्षीय और रेडियल बलों पर प्रतिक्रिया करने में सक्षम होता है, और जिसके परिणामस्वरूप सबसे चुनौतीपूर्ण अनुप्रयोगों में उत्पन्न झुकाव क्षण होते हैं। इन अत्यधिक अनुकूलनीय उत्पादों में मजबूत सदमे प्रतिरोध, लंबे जीवन प्रदर्शन, चिकनी रोटेशन, असर संरक्षण, और सील ड्राइव विकल्प भी हैं। तकनीकी-लाभ के सभी, उद्योग-अग्रणी गुणवत्ता मानकों के साथ, Hangtuo उत्पादों को प्रदर्शन-महत्वपूर्ण, भारी-शुल्क वाले अनुप्रयोगों के लिए आदर्श उम्मीदवार बनाते हैं।
एसडीई मॉडल प्रदर्शन पैरामीटर
आदर्श | रेटेड उत्पादन टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | टिल्टिंग टॉर्क (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | अनुपात | दक्षता | परिशुद्धता (डिग्री) | स्व ताला | वजन (किग्रा) |
3 " | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43% | ≤0.1 | हाँ | 25 किलो |
5 " | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43% | ≤0.1 | हाँ | 34kg |
7 " | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43% | ≤0.1 | हाँ | 56 किग्रा |
9 " | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 43% | ≤0.1 | हाँ | 92kg |
12 " | 5800 | 25000 | 40,560 | 77 | 190 | 78: 1 | 43% | ≤0.1 | हाँ | 160 किग्रा |
14 " | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 43% | ≤0.1 | हाँ | 224kg |
17 " | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 43% | ≤0.1 | हाँ | 320kg |
21 " | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 43% | ≤0.1 | हाँ | 492kg |
25 " | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 43% | ≤0.1 | हाँ | 705 किग्रा |
प्रमुख विशेषताऐं
1. स्थिर
2. उच्च परिशुद्धता
3. उत्कृष्ट प्रदर्शन
