अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SE3 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 100~1100/ pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| गियर अनुपात: | 31: 1 | सामान्य उत्पादन टोक़: | 533 एनएम |
|---|---|---|---|
| उत्पत्ति के प्लेस: | चांगझौ, चीन | टोर्क पकड़ना: | 7000 एन.एम. |
| झुका हुआ टोक़: | 744 एनएम | आउटपुट टोक़ रेटेड: | 0.065 आरपीएम |
| उपयोग: | सौर ट्रैकर्स | सुविधा की रक्षा: | IP66 |
| हाई लाइट: | वर्म ड्राइव गियरबॉक्स,वर्म गियर स्लीविंग रिंग |
||

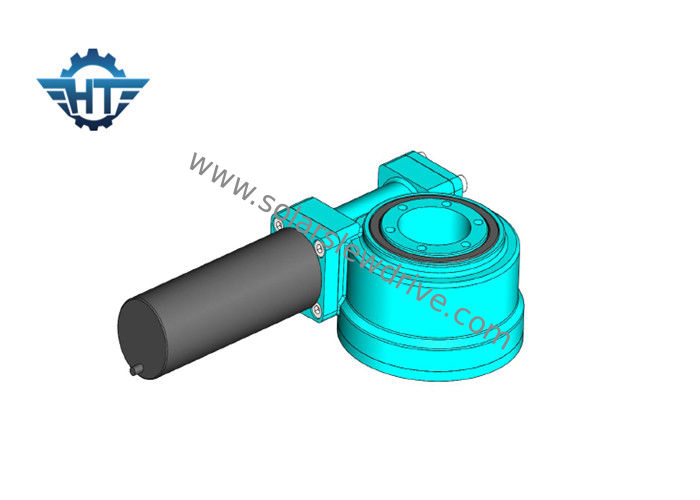

एसई 3 वर्म गियर स्लीव ड्राइव 24VDC गियर मोटर के साथ सोलर ट्रैकर स्लीव ड्राइव संलग्न
विवरण
एसई स्लीव ड्राइव मुख्य रूप से सौर ट्रैकिंग सिस्टम, निर्माण मशीनरी में उपयोग किया जाता है।
उनके कई उपयोगों के कारण, स्लीविंग ड्राइव विभिन्न प्रकार के मॉडल आकार, प्रदर्शन रेंज और बढ़ते विशेषताओं में आते हैं। ड्राइव उन अनुप्रयोगों के लिए अच्छी तरह से अनुकूल हैं जिनके लिए एक ही गियर बॉक्स से लोड होल्डिंग और घूर्णी टोक़ दोनों की आवश्यकता होती है। उन्हें रोटेशन के दोहरे अक्षों के साथ भी बनाया जा सकता है, (एक ही समय में कुल्हाड़ियों को मोड़ते हुए) या एक ही धुरी पर दोहरी ड्राइव के साथ, (एक अक्ष में एक ही रिंग गियर को चलाने वाले दो वर्म थ्रेड)।
स्लीपिंग ड्राइव के पैरामीटर
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | टोर्क पकड़ना | अक्षीय भार | रेडियल लोड | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | एनएम | केएन | केएन | हद | हाँ | किलोग्राम | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | हाँ | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 23 |
| 9 " | 61: 1 | 4300 | 49,900 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 44 |
| 12 " | 78: 1 | 5600 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | हाँ | 62 |
| 17 " | 102: 1 | 9460 | 203,000 | 53040 | 980 | 390 | 40% | ≤0.1 | हाँ | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 141 |
| 25 " | 150: 1 | 21450 | 346,000 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 182 |
टिप्पणियों
1. विभिन्न मोटर्स (एसी, डीसी और हाइड्रोलिक) ग्राहक की आवश्यकता के अनुसार डिजाइन किया जा सकता है।
2. मोटर के विपरीत दस्ता हेक्स हेड हो सकता है या हेक्स हेड नहीं।
डीसी यंत्र
1. आउटपुट शाफ्ट के लिए दोहरी सहायक संरचना को अपनाएं ताकि गियरबॉक्स का अधिकतम टोक़ बहुत बढ़ जाए।
2. सन व्हील और प्लैनेटरी व्हील स्पलाइन द्वारा जुड़े होते हैं जो गियरबॉक्स के अधिकतम टॉर्क को बढ़ाते हैं और जीवन को लंबा करते हैं।
3. हम इनपुट चरण पर पेचदार गियर का उपयोग करते हैं जो उच्च गति में शोर कम एनएफ को सुचारू रूप से चलाते हैं। आंतरिक गियर की अंगूठी को अलग किया जाता है ताकि हम अधिक अनुपात बना सकें और डिजाइन लचीला हो। गियरबॉक्स और मोटर अक्षीय में पेंच द्वारा एक सीम फिक्स द्वारा स्थित हैं जो मिलान परिशुद्धता को बढ़ाते हैं और शोर को कम करते हैं।
4. हम ग्रहीय व्हील के अंदर रोलिंग पिन होल्डर का उपयोग करते हैं। हम पीसने के बजाय रोलिंग पिन पीस का उपयोग करते हैं ताकि गियरबॉक्स का जीवन बहुत लंबा हो।
5. डबल समर्थन संरचना; ग्रहों के गियर के आंतरिक बोर पर आंतरिक पीस 0.003 मिमी से कम आंतरिक बोर गोलाई बनाता है, फिसलने के बजाय रोलिंग द्वारा; HRC60 गियर सतह सटीक स्क्रैपिंग; इन सभी टेक्नोलाॅजी को अपनाने से सुपर शांत और स्थिर संचालन और 10000 घंटे से अधिक का लंबा जीवन समय सुनिश्चित होता है।
आयाम
