उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SE3 |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 100~1100/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
गियर अनुपात: | 31: 1 | सामान्य उत्पादन टोक़: | 533 एनएम |
---|---|---|---|
उत्पत्ति के प्लेस: | चांगझौ, चीन | टोर्क पकड़ना: | 7000 एन.एम. |
झुका हुआ टोक़: | 744 एनएम | आउटपुट टोक़ रेटेड: | 0.065 आरपीएम |
उपयोग: | सौर ट्रैकर्स | सुविधा की रक्षा: | IP66 |
हाई लाइट: | solar tracker drive,solar slew drive |

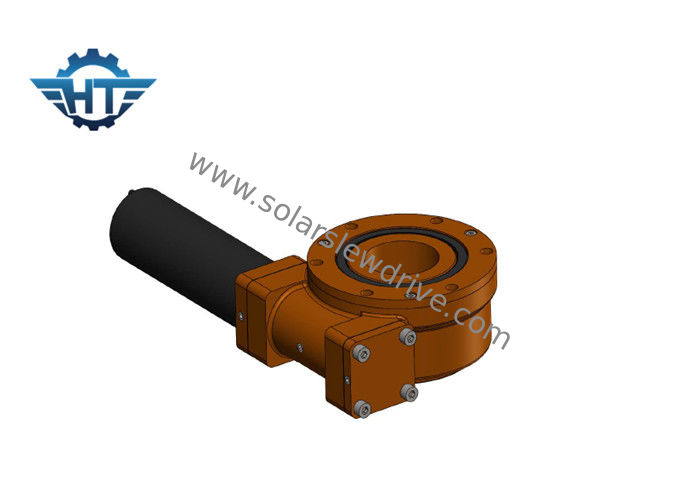

झुके हुए सौर ट्रैकिंग सिस्टम के लिए 24VDC प्लैनेटरी गियर मोटर के साथ 3 इंच IP66 स्मॉल स्लीव ड्राइव
विवरण
एक स्लीव ड्राइव सिस्टम एक कॉम्पैक्ट रूप से निर्मित इकाई है जिसमें एक कीड़ा, गियर, आधार, घर, बीयरिंग और अन्य सामान शामिल हैं। यह इकाई एक गियर और एक कृमि के फायदे को एक इकाई में लाती है।
हमारी एसई ड्राइव एक IP66 रेटेड बाड़े की पेशकश करते हैं जो धूल, गंदगी, रेत और यहां तक कि पानी जैसे पर्यावरणीय कणों से लगभग पूर्ण सुरक्षा प्रदान करते हैं। हमारे परीक्षण उपकरण हमारे उत्पादों को 30 साल के जीवनकाल में सुनिश्चित करते हैं।
स्लीपिंग ड्राइव के पैरामीटर
आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | हाँ | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | हाँ | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | हाँ | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | हाँ | 21 |
9 " | 61: 1 | 4400 | 45,000 | 30800 | 340 | 130 | 40% | ≤0.1 | हाँ | 49 |
12 " | 78: 1 | 5800 | 54,400 | 40,560 | 480 | 190 | 40% | ≤0.1 | हाँ | 61 |
14 " | 85: 1 | 6550 | 68000 | 54,200 | 680 | 230 | 40% | ≤0.1 | हाँ | 63 |
17 " | 102: 1 | 9400 | 135,600 | 65,040 | 980 | 390 | 40% | ≤0.1 | हाँ | 105 |
21 " | 125: 1 | 16000 | 203,400 | 81000 | 1600 | 640 | 40% | ≤0.1 | हाँ | 149 |
25 " | 150: 1 | 21000 | 271,160 | 89000 | 2400 | 950 | 40% | ≤0.1 | हाँ | 204 |
विभिन्न मोटर्स (220VAC, 380VAC मोटर्स, 12VDC, 24VDC, 48VDC मोटर्स, सर्वो मोटर्स और स्टेपर मोटर्स) को ग्राहक की आवश्यकता के अनुसार डिजाइन किया जा सकता है।
डीसी यंत्र
1. आउटपुट शाफ्ट के लिए दोहरी सहायक संरचना को अपनाएं ताकि गियरबॉक्स का अधिकतम टोक़ बहुत बढ़ जाए।
2. सन व्हील और प्लैनेटरी व्हील स्पलाइन द्वारा जुड़े होते हैं जो गियरबॉक्स के अधिकतम टॉर्क को बढ़ाते हैं और जीवन को लंबा करते हैं।
3. हम इनपुट चरण पर पेचदार गियर का उपयोग करते हैं जो उच्च गति में शोर कम एनएफ को सुचारू रूप से चलाते हैं। आंतरिक गियर की अंगूठी को अलग किया जाता है ताकि हम अधिक अनुपात बना सकें और डिजाइन लचीला हो। गियरबॉक्स और मोटर अक्षीय में पेंच द्वारा एक सीम फिक्स द्वारा स्थित हैं जो मिलान परिशुद्धता को बढ़ाते हैं और शोर को कम करते हैं।
4. हम ग्रहीय व्हील के अंदर रोलिंग पिन होल्डर का उपयोग करते हैं। हम पीसने के बजाय रोलिंग पिन पीस का उपयोग करते हैं ताकि गियरबॉक्स का जीवन बहुत लंबा हो।
5. डबल समर्थन संरचना; ग्रहों के गियर के आंतरिक बोर पर आंतरिक पीस 0.003 मिमी से कम आंतरिक बोर गोलाई बनाता है, फिसलने के बजाय रोलिंग द्वारा; HRC60 गियर सतह सटीक स्क्रैपिंग; इन सभी टेक्नोलाजी को अपनाने से सुपर शांत और स्थिर संचालन और 10000 घंटे से अधिक का लंबा जीवन समय सुनिश्चित होता है।
आयाम
