अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | VE9 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| सामग्री: | 50Mn, 42CrMo | आदर्श: | VE9 " |
|---|---|---|---|
| गियर अनुपात: | 61: 1 | मूल्यांकन टोक़: | 4300 एनएम |
| टोर्क पकड़ना: | 27200 एनएम | झुका हुआ टोक़: | 16000 एनएम |
| दक्षता: | 40% | स्क्वायर आउटपुट: | 94 * 94 मिमी |
| हाई लाइट: | solar tracker drive,solar slew drive |
||

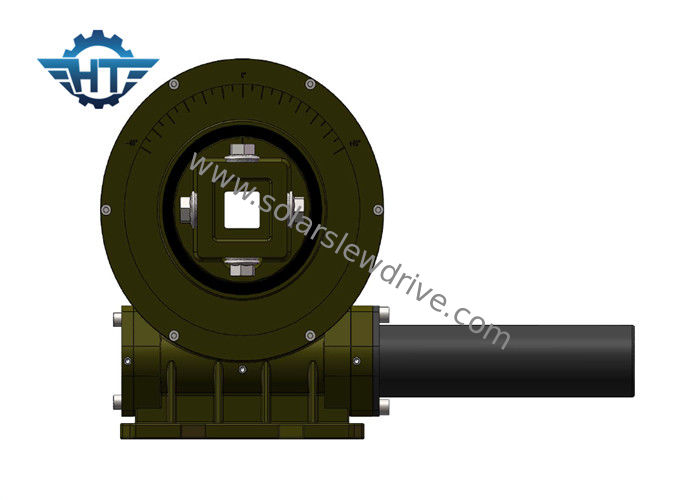

फ्लैट सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए स्क्वायर ट्यूब आउटपुट के साथ वर्टिकल वर्म गियर स्मॉल स्लीव ड्राइव
विवरण
स्लीविंग ड्राइव को रेडियल, एक्सियल और पल भार को एक साथ नियंत्रित करने के लिए डिज़ाइन किया गया।
9 इंच वर्टिकल स्लीव ड्राइव स्क्वायर ट्यूब या निकला हुआ किनारा आउटपुट के साथ हो सकता है। स्क्वायरवॉच आमतौर पर 94 × 94 मिमी है, और हमने 110 × 110 मिमी ट्यूब आकार के साथ भी विकसित किया है जो कि फ्लैट सिंगल एक्सिस सौर ट्रैकिंग सिस्टम का उपयोग किया जाता है। आकार ग्राहकों की विशेष मांगों के आधार पर अनुकूलित किया जा सकता है। इसमें उच्च आईपी ग्रेड की सुविधा है जो धूल, पानी, रेत और यहां तक कि पानी जैसे विभिन्न पर्यावरण स्थितियों से ड्राइव की रक्षा कर सकता है।
हम उस मानक के आधार पर निर्मित होते हैं जो कि आईओएस प्रणाली में आवश्यक है। हम भी CE प्रमाणपत्र पारित किया है। स्लीव ड्राइव में एक लंबा जीवनकाल होता है और इसे 30 वर्षों के लिए जीवन समय का उपयोग करके बनाया जाता है।
तकनीकी डेटा
| आदर्श | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | हाँ | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | हाँ | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | हाँ | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 251 |
लाभ
1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
2. सॉफ्टवेयर नियंत्रण प्रणाली के पिघलने की स्थिति में कठोर रोक
3. अंदर कीड़ा जड़ी को निकालना
4. उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
5. स्वयं ताला समारोह
6. स्क्वायर ट्यूब आउटपुट 110 * 110 मिमी या 94 * 94 मिमी
