अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SDE7 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | SDE7 " |
|---|---|---|---|
| गियर अनुपात: | 57: 1 | रेटेड उत्पादन टोक़: | 2000 एन.एम. |
| टोर्क पकड़ना: | 13500 एनएम | झुका हुआ टोक़: | 13200 एनएम |
| दक्षता: | 40% | मानक रंग: | RAL 9006 |
| अक्षीय भार: | 34 केएन | रेडियल लोड: | 58 केएन |
| हाई लाइट: | वर्म गियर स्लीव ड्राइव,स्लीविंग रिंग गियर |
||

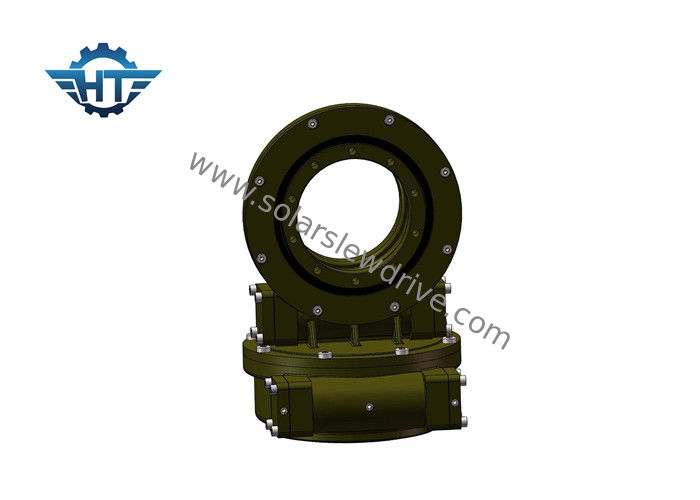

उच्च संचरण क्षमता SDE7 गियर स्लीव ड्राइव गियरबॉक्स, सोलर ट्रैकर्स के लिए डुअल एक्सिस और सेल्फ लॉक
परिचय
दोहरी अक्ष स्लीविंग ड्राइव उन स्थितियों के लिए एकदम सही हैं, जिन्हें लंबवत और क्षैतिज रूप से घुमाने की आवश्यकता होती है।विशिष्ट अनुप्रयोगों में दोहरी अक्ष सौर ट्रैकर्स, उपग्रह और रडार व्यंजन, मशीनें शामिल हैं, जिन्हें दोनों दिशाओं में 360 डिग्री घूमने की आवश्यकता होती है।
चांगझौ Hangtuo मैकेनिकल कं, लिमिटेड एक पेशेवर निर्माता और निर्यातक के slewing असर / slewing अंगूठी / slew सर्कल, slewing ड्राइव / slew ड्राइव, जो मुख्य रूप से पोर्ट मशीनरी, खनन मशीनरी, वेल्डिंग मशीनरी, निर्माण वाहनों, आधुनिक वाहनों, एकल में लागू होते हैं या दोहरी अक्ष सौर ट्रैकिंग प्रणाली, और छोटे पवन ऊर्जा प्रणाली, उपग्रह, एंटीना आदि।
विशेषताएं
1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
2।अंदर कीड़ा लगाने वाला कीड़ा
3।उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
4।स्वयं ताला समारोह
एसडीई श्रृंखला का प्रदर्शन चार्ट
| नमूना | अनुपात | रेटेड उत्पादन टोक़ (एनएम) | झुका हुआ टोक़ (एनएम) | होल्डिंग टोक़ (एनएम) | अक्षीय भार (kN) | रेडियल लोड (kN) | दक्षता | प्रेसिजन (°) | स्व ताला | वजन (किग्रा) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | हाँ | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | हाँ | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | हाँ | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | हाँ | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40,560 | 77 | 190 | 40% | ≤0.1 | हाँ | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | हाँ | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | हाँ | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | हाँ | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | हाँ | 705 |
की पैरामीटर्स की शब्दावली
टिल्टिंग मोमेंट टॉर्क: टॉर्क लोड की स्थिति और स्लीविंग बियरिंग के केंद्र के बीच की दूरी का गुणा है।यदि लोड और दूरी से उत्पन्न qorque रेटेड झुकाव वाले क्षण टोक़ से अधिक है, तो स्लीविंग ड्राइव को पलट दिया जाएगा।
रेडियल लोड: स्लीविंग असर की धुरी पर लंबवत लोड करें
अक्षीय भार: स्लीविंग असर की धुरी के समानांतर लोड करें
टोर्क पकड़ना:यह रिवर्स टॉर्क है। जब ड्राइव को उलटा घुमाया जाता है, और भागों को नुकसान नहीं होता है, तो प्राप्त अधिकतम टोक़ को टॉर्क धारण करना कहा जाता है।
स्व ताला: केवल जब लोड किया जाता है, तो स्लीविंग ड्राइव को रिवर्स करने में सक्षम नहीं होता है और इस प्रकार सेल्फ-लॉकिंग कहा जाता है।
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं;हमारे मानक रंग RAL 9006 है।
