अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना

|
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | SDE7 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | SDE7 " |
|---|---|---|---|
| गियर अनुपात: | 57: 1 | रेटेड उत्पादन टोक़: | 2000 एन.एम. |
| टोर्क पकड़ना: | 13500 एनएम | झुका हुआ टोक़: | 13200 एनएम |
| दक्षता: | 40% | मानक रंग: | RAL 9006 |
| अक्षीय भार: | 34 केएन | रेडियल लोड: | 58 केएन |
| हाई लाइट: | सौर ट्रैकिंग प्रणाली,सौर ट्रैकर ड्राइव के लिए ड्राइव |
||

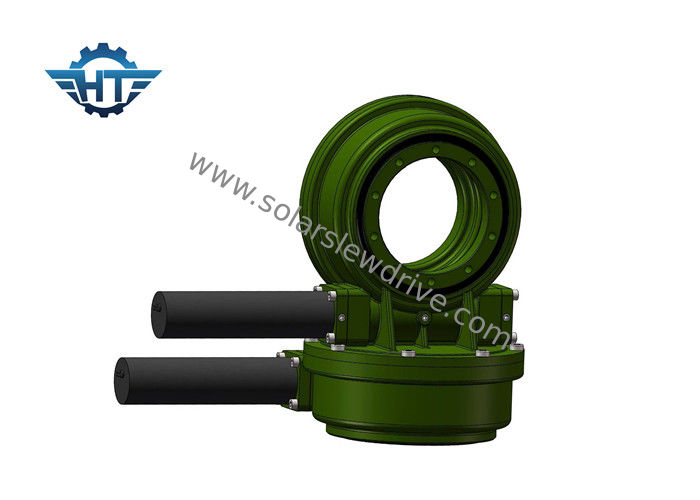

सौर ट्रैकिंग प्रणाली के लिए ग्रहों की गियर वाली मोटर के साथ दोहरी धुरी सौर स्लीव ड्राइव
विवरण
Hangtuo की स्लीविंग ड्राइव, गियरिंग के एकल चरण में एक बड़ा अनुपात प्रदान करती है, जो वज़न बनाम प्रदर्शन के लिए अनुकूलित है।बियरिंग्स और गियर्स को लो-प्रोफाइल, सेल्फ-रिटेनिंग और रेडी-टू-इंस्टॉल हाउसिंग में इकट्ठा किया जाता है, जिससे उत्पाद सभी अक्षीय और रेडियल बलों पर प्रतिक्रिया करने में सक्षम होता है, और परिणामस्वरूप सबसे चुनौतीपूर्ण अनुप्रयोगों में उत्पन्न होने वाले झुकाव क्षण होते हैं।इन अत्यधिक अनुकूलनीय उत्पादों में मजबूत सदमे प्रतिरोध, लंबे जीवन प्रदर्शन, सुचारू रोटेशन, असर सुरक्षा और सील ड्राइव विकल्प भी शामिल हैं।उद्योग-अग्रणी गुणवत्ता मानकों के साथ संयुक्त सभी तकनीकी लाभ, Hangtuo उत्पादों को प्रदर्शन-महत्वपूर्ण, भारी-शुल्क वाले अनुप्रयोगों के लिए आदर्श उम्मीदवार बनाते हैं।
स्लीव ड्राइव कार्य सिद्धांत
कीड़ा मोटर द्वारा संचालित होता है, जो स्लीविंग रिंग के बाहरी रिंग को घुमाने के लिए प्रेरित करता है;बाहरी रिंग निकला हुआ किनारा के माध्यम से टोक़ का उत्पादन करती है और स्लीविंग रिंग की आंतरिक रिंग आवास में तय होती है।रिवर्स सेल्फ-लॉकिंग विशेषताओं के साथ वर्म गियर ड्राइव के कारण स्लीविंग ड्राइव में रिवर्स सेल्फ-लॉकिंग है।
एसडीई का प्रदर्शन चार्ट
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हाँ | किलोग्राम | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हाँ | 21किग्रा |
| 5" | 37:1 | 650 | 5000 | 16 | २७ | 9200 | 40% | 0.1 | हाँ | 32 किग्रा |
| 7" | 57:1 | १७५० | 7000 | 34 | 58 | १३२०० | 40% | 0.1 | हाँ | 54 किग्रा |
| 9" | ६१:१ | 4300 | 16000 | 60 | 130 | २७२०० | 40% | 0.1 | हाँ | 88किग्रा |
| 12" | ७८:१ | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हाँ | १५७ किलो |
| 14" | 85:1 | 6750 | 48000 | 110 | २३० | ४४२०० | 40% | 0.1 | हाँ | 214 किग्रा |
| 17" | 102:1 | ९४६० | 67000 | १४२ | 390 | 53040 | 40% | 0.1 | हाँ | 315 किग्रा |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हाँ | 481 किग्रा |
| 25" | १५०:१ | २१४५० | ११२००० | 476 | 950 | 89000 | 40% | 0.1 | हाँ | 682 किग्रा |
प्रमुख मापदंडों की शब्दावली
टिल्टिंग मोमेंट टॉर्क: टोक़ लोड की स्थिति और स्लीविंग बेयरिंग के केंद्र के बीच की दूरी से गुणा किया गया भार है।यदि लोड और दूरी से उत्पन्न qorque रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव को उलट दिया जाएगा।
रेडियल लोड: स्लीविंग बेयरिंग की धुरी पर लंबवत लोड करें
अक्षीय भार: स्लीविंग बेयरिंग की धुरी के समानांतर लोड करें
टोर्क पकड़ना:यह रिवर्स टॉर्क है। जब ड्राइव उल्टा घूम रहा होता है, और हिस्से क्षतिग्रस्त नहीं होते हैं, तो प्राप्त अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है।
स्व-लॉकिंग: केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होती है और इस प्रकार इसे सेल्फ-लॉकिंग कहा जाता है।
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
