अभिनव और लागत प्रभावी स्लीविंग ड्राइव प्रदान करना
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HangTuo |
| प्रमाणन: | CE, ISO9001 |
| मॉडल संख्या: | VE7 " |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 280~504 / pc |
| पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
| प्रसव के समय: | 15 ~ 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
| आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
| सामग्री: | 50 एमएन, 42 क्रॉमो | नमूना: | VE7 " |
|---|---|---|---|
| गियर अनुपात: | 57: 1 | रेटेड उत्पादन टोक़: | 1750Nm |
| टोर्क पकड़ना: | 13200Nm | झुका हुआ टोक़: | 7000Nm |
| दक्षता: | 40% | मानक रंग: | RAL 9006 |
| हाई लाइट: | सौर ट्रैकिंग प्रणाली,सौर ट्रैकर ड्राइव के लिए ड्राइव |
||

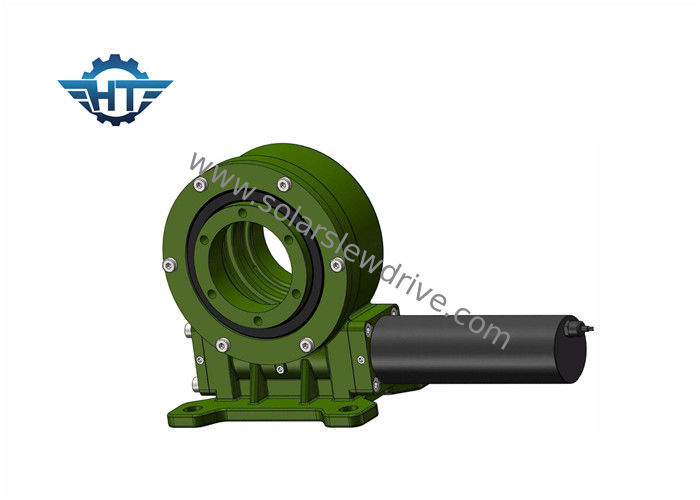

सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए 24VDC गियर मोटर्स के साथ वर्टिकल सीरीज वर्म गियर स्लीव ड्राइव
विवरण
वर्टिकल माउंटेड स्लीव ड्राइव विशेष रूप से सोलर ट्रैकिंग सिस्टम के लिए डिज़ाइन किए गए हैं जिन्हें क्षैतिज अक्ष ट्रैकिंग की आवश्यकता होती है।ऊर्ध्वाधर स्लीव ड्राइव का सटीक रोटेशन तंत्र को पूरी तरह से ट्रैक करने की अनुमति देता है।इस तरह के वर्टिकल स्लीविंग रिंग ड्राइव को नवीनतम तकनीक का उपयोग करके निर्मित किया जाता है जिसमें ऑवरग्लास तंत्र शामिल होता है।
लाभ
1. सौर ट्रैकिंग सिस्टम की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़ torque
2. 360 डिग्री घूर्णन रेंज degree
3. लिफाफा कृमि ड्राइव अंदर
4. उच्च भार सुनिश्चित करने के लिए बहु दांत संपर्क contact
5. स्व-लॉकिंग फ़ंक्शन
वीई स्लीविंग ड्राइव का तकनीकी डाटा
| नमूना | अनुपात | रेटेड आउटपुट टॉर्क | झुकाव टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
| एनएम | एनएम | के.एन. | के.एन. | एनएम | डिग्री | हाँ | किलोग्राम | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | हाँ | 13 किलो |
| 5" | 37:1 | 637.5 | 5000 | 16 | २७ | 9200 | 40% | 0.1 | हाँ | 18 किलो |
| 7" | 57:1 | १७५० | 7000 | 34 | 58 | १३२०० | 40% | 0.1 | हाँ | 28 किग्रा |
| 8" | 51:1 | २२५० | ११२०० | 50 | 80 | 20400 | 40% | 0.1 | हाँ | 35 किग्रा |
| 9" | ६१:१ | 4300 | 16000 | 60 | 130 | २७२०० | 40% | 0.1 | हाँ | 51किग्रा |
| 12" | ७८:१ | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | हाँ | 61 किग्रा |
| 14" | 85:1 | 6750 | 48000 | 110 | २३० | ४४२०० | 40% | 0.1 | हाँ | 78 किग्रा |
| 17" | 102:1 | ९४६० | 67000 | १४२ | 390 | 53040 | 40% | 0.1 | हाँ | 105 किग्रा |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | हाँ | 185 किग्रा |
| 25" | १५०:१ | २१४५० | ११२००० | 476 | 950 | 89000 | 40% | 0.1 | हाँ | 244 किलो |
अनुकूलित सेवाएं
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
झुकाव क्षण टोक़:यह टोक़ भार की स्थिति और स्लीविंग बेयरिंग के केंद्र के बीच की दूरी से गुणा किया गया गुरुत्वाकर्षण भार है।यदि वास्तविक टॉर्क रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव को उलट दिया जाएगा।
रेडियल लोड: स्लीविंग बेयरिंग की धुरी के लिए लंबवत भार
अक्षीय भार: स्लीविंग बेयरिंग की धुरी के समानांतर भार
टोर्क पकड़ना: यह रिवर्स टॉर्क है। जब ड्राइव उल्टा घूम रहा होता है, और पुर्जे क्षतिग्रस्त नहीं होते हैं, तो प्राप्त अधिकतम टॉर्क को होल्डिंग टॉर्क कहा जाता है, इसे टूटे हुए टॉर्क के रूप में भी देखा जाता है।
स्व-लॉकिंग: केवल लोड होने पर, स्लीविंग ड्राइव रिवर्स रोटेट करने में सक्षम नहीं होता है और इस प्रकार इसे सेल्फ-लॉकिंग कहा जाता है।
