उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE7 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 280~504 / pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | आदर्श: | VE7 " |
---|---|---|---|
गियर अनुपात: | 57: 1 | आउटपुट टोक़ रेटेड: | 1750Nm |
टोर्क पकड़ना: | 13200Nm | झुका हुआ टोक़: | 7000Nm |
दक्षता: | 40% | मानक रंग: | RAL 9006 |
हाई लाइट: | solar tracker drive,solar slew drive |

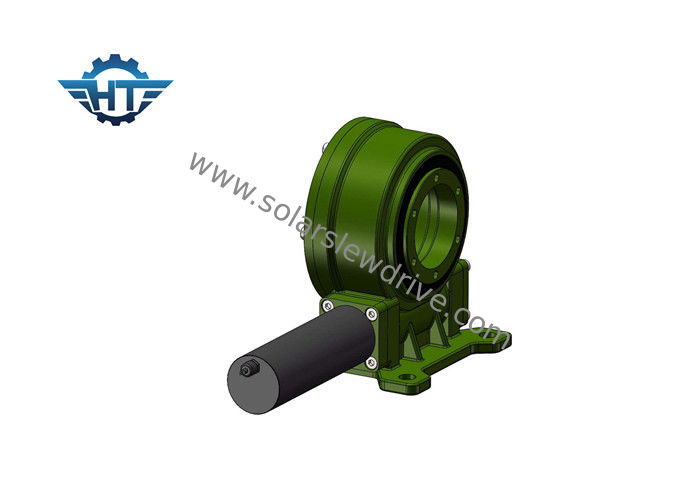

वीई 7 वर्टिकल सोलर ट्रैकर स्लीव ड्राइव विद 24VDC प्लैनेटरी गियर मोटर्स सोलर ट्रैकर्स के लिए
विवरण
वर्टिकल स्लीव ड्राइव को लंबवत रूप से माउंट किया जाता है, इसे विशेष रूप से फ्लैट सिंगल एक्सिस सोलर ट्रैकिंग सिस्टम के लिए डिज़ाइन किया गया है जो पूर्व से पश्चिम की ओर सूर्य की ओर ट्रैकिंग की आवश्यकता होती है। ऊर्ध्वाधर आस्तीन ड्राइव का सटीक रोटेशन तंत्र को पूरी तरह से ट्रैक करने की अनुमति देता है। इस तरह की वर्टीकल स्लीविंग ड्राइव को नवीनतम तकनीक का उपयोग करके निर्मित किया जाता है, जिसमें प्रति घंटा तंत्र शामिल होता है।
लाभ
1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
2. 360 डिग्री घूर्णन रेंज
3. अंदर कीड़ा जड़ी को निकालना
4. उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
5. स्वयं ताला समारोह
तकनीकी डेटा
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 13kg |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 28kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | हाँ | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 51 किग्रा |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 78 किग्रा |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 105 किग्रा |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 185 किग्रा |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 244 किग्रा |
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; हमारे मानक रंग RAL 9006 है।
टिल्टिंग मोमेंट टॉर्क: यह टॉर्क लोड की स्थिति और स्लीविंग बेयरिंग के केंद्र के बीच की दूरी से गुणा होने वाला गुरुत्वाकर्षण भार है। यदि वास्तविक टॉर्क रेटेड टिल्टिंग मोमेंट टॉर्क से अधिक है, तो स्लीविंग ड्राइव को पलट दिया जाएगा।
रेडियल लोड: लोडिंग स्लीव असर की धुरी के लिए लंबवत
अक्षीय भार: भार वहन करने वाले धुरी के अक्ष के समानांतर
होल्डिंग टॉर्क: यह रिवर्स टॉर्क है। जब ड्राइव उल्टा घूमती है, और पार्ट्स क्षतिग्रस्त नहीं होते हैं, तो प्राप्त अधिकतम टॉर्क को टॉर्क को होल्ड करना कहते हैं, इसे टूटी हुई टॉर्क के रूप में भी देखा जाता है।
सेल्फ-लॉकिंग: केवल जब लोड होता है, तो स्लीविंग ड्राइव घूमने में सक्षम नहीं होती है और इस प्रकार सेल्फ-लॉकिंग कहा जाता है।
