उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HANGTUO |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | VE5 |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
मूल्य: | 145~226 USD/PC |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 30 दिन |
आपूर्ति की क्षमता: | 12000 PCS / वर्ष |
प्रकार: | स्लीवलेस ड्राइव | सामग्री: | 42CRMN या 50Mn |
---|---|---|---|
आवेदन: | सौर ऊर्जा प्रणाली | गारंटी: | 10 साल |
रंग: | ग्राहक आवश्यक | आकार: | 3 इंच - 25 इंच |
मोटर: | 24V | फ़ीचर: | लंबे जीवन |
हाई लाइट: | solar slew drive,slewing drive for solar tracking system |

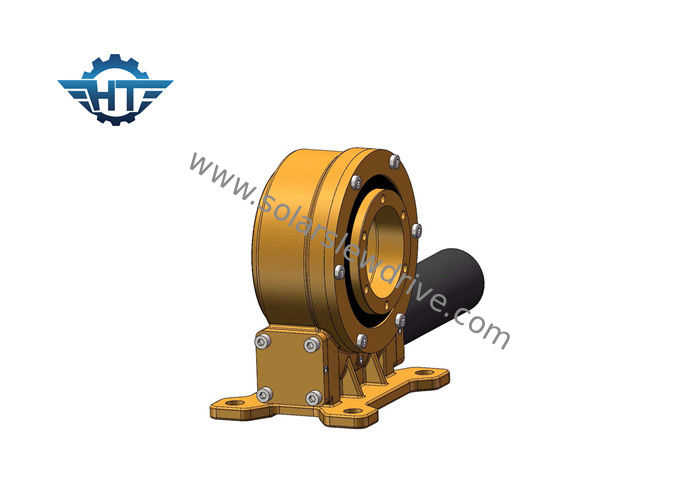

सिंगल एक्सिस सोलर ट्रैकर स्मॉलवेड ड्राइव विथ 24vdc इलेक्ट्रिकल मोटर कंसेंट्रेटेड सोलर ट्रैकर्स के लिए
विवरण
एक स्लीव ड्राइव, जिसे आमतौर पर वर्म ड्राइव या स्लीविंग बेयरिंग के रूप में जाना जाता है, एक पूर्ण, सिस्टम स्थापित करने के लिए तैयार होता है जिसमें गियर या स्लीविंग रिंग बेयरिंग, वर्म, बेस और पूरी तरह से संलग्न आवास होते हैं। यह हाइड्रोलिक या इलेक्ट्रिक मोटर्स, ग्रहों के गियरबॉक्स के साथ अनुकूलित किया जा सकता है।
फोटोवोल्टिक पावर स्टेशन ट्रैकिंग में फ्लैट एकल-अक्ष लिंकेज, तिरछा एकल-अक्ष लिंकेज, तिरछा एकल-अक्ष और दो-अक्ष ट्रैकिंग सिस्टम शामिल हैं।
1. फ्लैट एकल अक्ष लिंकेज
30 डिग्री से नीचे अक्षांश और 12 डिग्री से कम जमीन ढलान के लिए उपयुक्त है।
2. ओब्लिक सिंगल एक्सिस लिंकेज
मध्यम से उच्च अक्षांशों के लिए उपयुक्त, जमीन को लगभग समतल होना चाहिए।
3. ओब्लिक एकल-अक्ष इकाई
मध्यम से उच्च अक्षांशों के लिए उपयुक्त है।
4. दोहरी धुरी
विशेषताएं
1. 0 ~ 180 ° से घुमाएँ
2. बाईं या दाईं ओर एक ड्राइविंग मोटर कनेक्ट करें
3. कारखाने से पहले तेल भरा गया था
4. सरल स्थापना
5. तर्कसंगत अंतरिक्ष उपयोग
6. गियर स्व-लॉकिंग है; इसलिए ब्रेक आवश्यक नहीं है
7. शुरू करने और रोकने की आसान और धाराप्रवाह विधि
8. उच्च backholding टोक़, ऊर्ध्वाधर स्थापना के लिए उपयुक्त है
9. कम रखरखाव
वर्टिकल स्लीव ड्राइव परफॉर्मेंस पैरामीटर्स
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 13kg |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 28kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | हाँ | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 51 किग्रा |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 78 किग्रा |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 105 किग्रा |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 185 किग्रा |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 244 किग्रा |
