उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HangTuo |
प्रमाणन: | CE, ISO9001 |
मॉडल संख्या: | SDE7 " |
न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
---|---|
मूल्य: | USD 398~456/ pc |
पैकेजिंग विवरण: | प्लाईवुड बॉक्स |
प्रसव के समय: | 15 ~ 45 दिन |
भुगतान शर्तें: | एल/सी, टी/टी, पश्चिमी संघ |
आपूर्ति की क्षमता: | प्रति माह 2000 पीसी |
सामग्री: | 50Mn, 42CrMo | आदर्श: | SDE7 " |
---|---|---|---|
गियर अनुपात: | 57: 1 | आउटपुट टोक़ रेटेड: | 2000 एनएम |
टोर्क पकड़ना: | 13500 एनएम | झुका हुआ टोक़: | 13200 एनएम |
दक्षता: | 40% | मानक रंग: | RAL 9006 |
हाई लाइट: | वर्म गियर स्लीविंग रिंग,वर्म गियर मोटर |

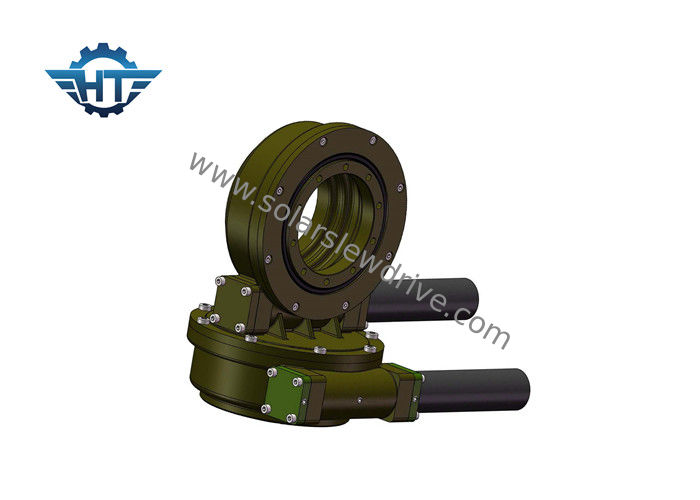

टॉवर केंद्रित सौर ऊर्जा के लिए 12vdc विद्युत मोटर के साथ IP66 लिफाफा दोहरी एक्सिस वर्म ड्राइव
विवरण
टॉवर सीएसपी क्या है
हेलिओस्टेट केंद्रित सौर ऊर्जा स्टेशन, मुख्य धारा सीएसपी प्रौद्योगिकी मार्गों में से एक के रूप में, टॉवर सीएसपी ने हाल के वर्षों में बहुत ध्यान दिया है। परिपक्व गर्त प्रौद्योगिकी की तुलना में, टॉवर फोटोथर्मल बिजली उत्पादन में उच्च तापीय क्षमता और एकाग्रता अनुपात, निचले इलाके की आवश्यकताएं होती हैं, लेकिन इसमें उच्च जोखिम, तकनीकी परिपक्वता सत्यापन की कमी और जटिल नियंत्रण प्रणाली भी होती है।
वर्तमान में, दुनिया में आम टॉवर प्रौद्योगिकी गर्मी के माध्यम और जल के साथ हाइड्रोथर्मल टॉवर को गर्मी हस्तांतरण माध्यम के रूप में काम करने के लिए पिघला हुआ नमक टॉवर के रूप में पिघला हुआ नमक पर आधारित है, और पिघला हुआ नमक टॉवर में एक बड़ी क्षमता है। बड़े पैमाने पर ऊर्जा भंडारण के फायदे पसंदीदा हैं।
टॉवर सीएसपी में स्लीव ड्राइव एप्लाइड
उत्पाद का नाम | एसडीई 7 स्लीविंग ड्राइव 43Nm 24Vdc गियर मोटर्स के साथ |
आउटपुट टोक़ | 980 एनएम; 723 फीट। एलबीएस |
अधिकतम उत्पादन टोक़ | 1938 एनएम; 1429 फीट। एलबीएस |
झुका हुआ पल | 7000 एनएम; 5163 फीट। एलबीएस |
टोर्क पकड़ना | 13200 एनएम; 9736 फीट। एलबीएस |
स्थैतिक अक्षीय रेटिंग | 133.20 केएन; 29943 एल.बी. |
स्थैतिक रेडियल रेटिंग | 53 kN; 11977 एलबी |
गतिशील अक्षीय रेटिंग | 31.90 केएन; 7171 एलबी |
गतिशील रेडियल रेटिंग | 27.91 केएन; 6274 एलबी |
मोटर विकल्प | 380V / 220V एसी मोटर; स्टेपर मोटर ; Brushless मोटर |
उत्पाद शैली | दोहरी अक्ष; एकल अक्ष; सीपीवी / HCPV; सौर डिश; पैराबोलिक; सोलर टॉवर |
आवेदन की सुविधा | सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनिंग |
स्लीविंग ड्राइव एक ही गियरबॉक्स से लोड-होल्डिंग और घूर्णी टोक़ दोनों की आवश्यकता वाली स्थितियों के लिए एकदम सही हैं। विशिष्ट अनुप्रयोगों में सौर ट्रैकर, पवन टर्बाइन, उपग्रह और रडार व्यंजन, ट्रक क्रेन, मैन लिफ्ट्स, उपयोगिता उपकरण, हाइड्रोलिक उपकरण संलग्नक, तेल उपकरण उपकरण, टायर हैंडलर, डिगर डेरिक और ऑटोमोटिव लिफ्ट शामिल हैं।
प्रदर्शन तालिका
आदर्श | अनुपात | रेटेड उत्पादन टोक़ | झुका हुआ टोक़ | अक्षीय भार | रेडियल लोड | टोर्क पकड़ना | दक्षता | शुद्धता | स्व ताला | वजन |
एनएम | एनएम | केएन | केएन | एनएम | हद | हाँ | किलोग्राम | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | हाँ | 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | हाँ | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | हाँ | 54 किग्रा |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | हाँ | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40,560 | 40% | ≤0.1 | हाँ | 157 किग्रा |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | हाँ | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | हाँ | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | हाँ | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | हाँ | 682 किग्रा |
विशेषताएं
1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़
२ । अंदर कीड़ा निकालने वाला कीड़ा
३ । उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क
४ । स्वयं ताला समारोह
Applicatons
अनुकूलित सेवाएँ
1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; हमारे मानक रंग RAL 9006 है।
