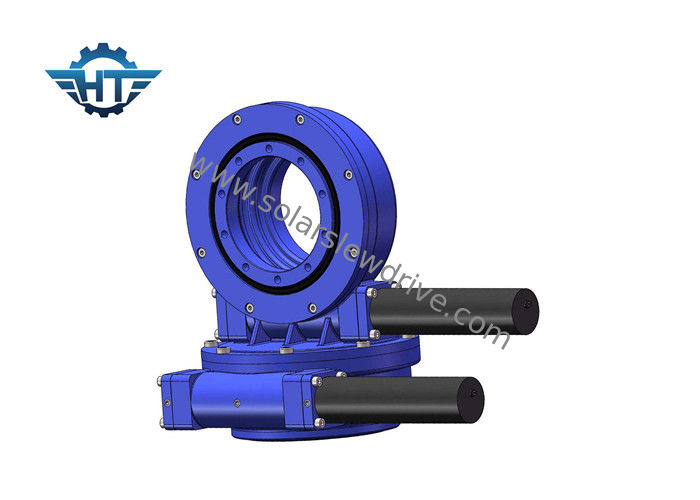

सोलर थर्मल पावर के लिए रिडक्शन मोटर के साथ एवरेज आवरग्लास वर्म गियर स्लीव ड्राइव गियरबॉक्स

सोलर थर्मल पावर के लिए रिडक्शन मोटर के साथ एवरेज आवरग्लास वर्म गियर स्लीव ड्राइव गियरबॉक्स

  • सोलर थर्मल पावर के लिए रिडक्शन मोटर के साथ एवरेज आवरग्लास वर्म गियर स्लीव ड्राइव गियरबॉक्स
  • सोलर थर्मल पावर के लिए रिडक्शन मोटर के साथ एवरेज आवरग्लास वर्म गियर स्लीव ड्राइव गियरबॉक्स
सोलर थर्मल पावर के लिए रिडक्शन मोटर के साथ एवरेज आवरग्लास वर्म गियर स्लीव ड्राइव गियरबॉक्स
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SDE7 "
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 398~456/ pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: प्रति माह 2000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
सामग्री: 50 एमएन, 42 क्रॉमो नमूना: SDE7 "
गियर अनुपात: 57: 1 रेटेड उत्पादन टोक़: 2000 एन.एम.
टोर्क पकड़ना: 13500 एनएम झुका हुआ टोक़: 13200 एनएम
दक्षता: 40% मानक रंग: RAL 9006
हाई लाइट:

वर्म गियर स्लीव ड्राइव

,

स्लीविंग रिंग गियर

सोलर थर्मल पावर के लिए रिडक्शन मोटर के साथ एवरेज आवरग्लास वर्म गियर स्लीव ड्राइव गियरबॉक्स



विवरण



सौर ताप विद्युत उत्पादन का सिद्धांत एक दर्पण के माध्यम से सौर ऊर्जा संग्रह उपकरण में सूर्य के प्रकाश को इकट्ठा करना है, और संग्रह उपकरण में गर्मी हस्तांतरण माध्यम (तरल या गैस) को गर्म करने के लिए सौर ऊर्जा का उपयोग करना है, और फिर भाप बनाने के लिए पानी को गर्म करना है ड्राइव या सीधे बिजली उत्पन्न करने के लिए जनरेटर चलाएं।



सिस्टम के प्रकार



सामान्य तौर पर, सौर तापीय विद्युत उत्पादन में निम्नलिखित चार प्रकार होते हैं: गर्त, टॉवर, डिश (डिस्क), और फ्रेस्नेल।



गर्त



गर्त प्रकार सौर तापीय विद्युत उत्पादन प्रणाली को गर्त परवलयिक दर्पण सौर तापीय विद्युत उत्पादन प्रणाली कहा जाता है।गर्त प्रकार परवलयिक सांद्रण कलेक्टरों को श्रृंखला और समानांतर में व्यवस्थित किया जाता है, जो काम के माध्यम को गर्म करता है, सुपरहिट भाप उत्पन्न करता है, और बिजली उत्पन्न करने के लिए स्टीम टर्बाइन जनरेटर सेट करता है।



मीनार



1973 में, दुनिया भर में तेल संकट के प्रकोप ने सौर प्रौद्योगिकी के अनुसंधान और विकास को प्रेरित किया।सौर कोशिकाओं की तुलना में, कीमत अधिक है और दक्षता कम है।सौर तापीय विद्युत उत्पादन की दक्षता अपेक्षाकृत अधिक है और प्रौद्योगिकी अपेक्षाकृत परिपक्व है।



थाली



डिस्क प्रकार (जिसे डिश के रूप में भी जाना जाता है) सौर तापीय विद्युत उत्पादन प्रणाली दुनिया की पहली सौर ऊर्जा प्रणाली है।यह कई दर्पणों से बना एक परवलयिक दर्पण से बना है।यह Paraboloid का फोकस प्राप्त करता है और रिसीवर में हीट ट्रांसफर माध्यम गर्म होता है।लगभग 750 ℃ ​​पर बिजली उत्पन्न करने के लिए इंजन चलाएं।



Fresnel



कामकाजी सिद्धांत ट्रफ प्रकार के फोटोथर्मल बिजली उत्पादन के समान है, सिवाय इसके कि दर्पण के बजाय फ्रेसेल संरचना कंडेनसर का उपयोग किया जाता है।यह इसे अपेक्षाकृत सस्ता बनाता है, लेकिन दक्षता इसी प्रकार कम हो जाती है।



क्योंकि इस तरह की प्रणाली में ध्यान केंद्रित करने का केवल कुछ समय होता है, गर्म पानी की वाष्प की गुणवत्ता अधिक नहीं होती है, जिससे कि पूरे सिस्टम की वार्षिक बिजली उत्पादन क्षमता केवल 10% तक पहुंच सकती है;लेकिन सिस्टम की सरल संरचना और भाप उत्पन्न करने के लिए गर्मी-स्थानांतरण माध्यम के प्रत्यक्ष उपयोग के कारण, इसके निर्माण और रखरखाव की लागत भी अपेक्षाकृत कम है।



टॉवर सीएसपी में स्लीव ड्राइव एप्लाइड



उत्पाद का नाम एसडीई 7 स्लीविंग ड्राइव 43Nm 24Vdc गियर मोटर्स के साथ
आउटपुट टोक़ 980 एनएम;723 फीट। एलबीएस
अधिकतम उत्पादन टोक़ 1938 एनएम;1429 फीट। एलबीएस
टिल्टिंग मोमेंट टॉर्क 7000 एनएम;5163 फीट। एलबीएस
टोर्क पकड़ना 13200 एनएम;9736 फीट। एलबीएस
स्थैतिक अक्षीय रेटिंग 133.20 केएन;29943 एल.बी.
स्थैतिक रेडियल रेटिंग 53 केएन;11977 एलबी
गतिशील अक्षीय रेटिंग 31.90 केएन;7171 एलबी
गतिशील रेडियल रेटिंग 27.91 केएन;6274 एलबी
मोटर विकल्प 380V / 220V एसी मोटर;स्टेपर मोटर ;Brushless मोटर
उत्पाद शैली दोहरी अक्ष;एकल अक्ष;सीपीवी / HCPV;सौर डिश;पैराबोलिक;सोलर टॉवर
आवेदन की सुविधा सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनिंग





ड्यूल एक्सिस स्लीविंग ड्राइव की प्रदर्शन तालिका



नमूना अनुपात रेटेड उत्पादन टोक़ (एनएम) झुका हुआ टोक़ (एनएम) होल्डिंग टोक़ (एनएम) अक्षीय भार (kN) रेडियल लोड (kN) दक्षता प्रेसिजन (°) स्व ताला वजन (किग्रा)
3 " 31: 1 600 1500 5800 10 15 40% ≤0.1 हाँ 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 हाँ 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0.1 हाँ 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 हाँ 92
12 " 78: 1 5800 25000 40,560 77 190 40% ≤0.1 हाँ 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0.1 हाँ 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 हाँ 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 हाँ 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 हाँ 705



विशेषताएं



1. सौर ट्रैकिंग प्रणाली की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़

2।अंदर कीड़ा लगाने वाला कीड़ा

3।उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क

4।स्वयं ताला समारोह



Applicatons



सोलर थर्मल पावर के लिए रिडक्शन मोटर के साथ एवरेज आवरग्लास वर्म गियर स्लीव ड्राइव गियरबॉक्स 0



अनुकूलित सेवाएँ


1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं;हमारे मानक रंग RAL 9006 है।
