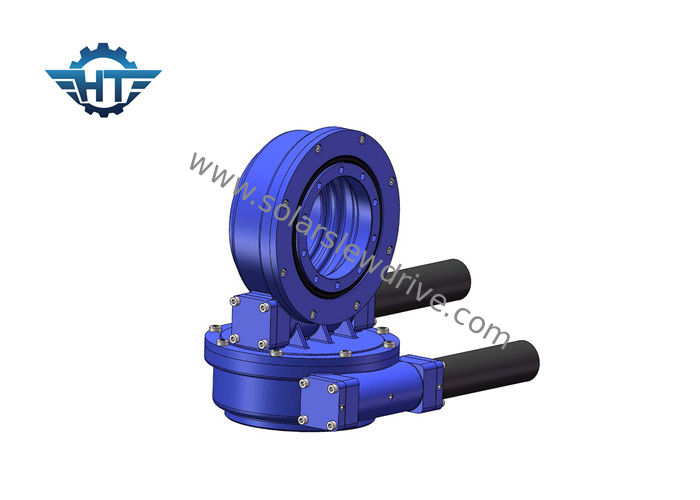

SDE7 सोलर ट्रैकर सोलर थर्मल पावर और पैराबोलिक मिरर के लिए 12VDC मोटर के साथ स्लीव ड्राइव Drive

SDE7 सोलर ट्रैकर सोलर थर्मल पावर और पैराबोलिक मिरर के लिए 12VDC मोटर के साथ स्लीव ड्राइव Drive

  • SDE7 सोलर ट्रैकर सोलर थर्मल पावर और पैराबोलिक मिरर के लिए 12VDC मोटर के साथ स्लीव ड्राइव Drive
  • SDE7 सोलर ट्रैकर सोलर थर्मल पावर और पैराबोलिक मिरर के लिए 12VDC मोटर के साथ स्लीव ड्राइव Drive
SDE7 सोलर ट्रैकर सोलर थर्मल पावर और पैराबोलिक मिरर के लिए 12VDC मोटर के साथ स्लीव ड्राइव Drive
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SDE7 "
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 398~456/ pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: प्रति माह 2000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
सामग्री: 50 एमएन, 42 क्रॉमो नमूना: SDE7 "
गियर अनुपात: 57: 1 रेटेड उत्पादन टोक़: 2000 एन.एम.
टोर्क पकड़ना: 13500 एनएम झुका हुआ टोक़: 13200 एनएम
दक्षता: 40% मानक रंग: RAL 9006
हाई लाइट:

सौर ट्रैकिंग प्रणाली

,

सौर ट्रैकर ड्राइव के लिए ड्राइव



SDE7 सोलर थर्मल पावर और पैराबोलिक मिरर के लिए 12V गियर वाली मोटर के साथ स्लीव ड्राइव Drive



विवरण



सीएसपी अनुप्रयोगों में दोहरी धुरी स्लीव ड्राइव सही समाधान हैं।



सीएसपी, केंद्रित सौर ऊर्जा, चार प्रकार की होती है:



सामान्य तौर पर, सौर तापीय बिजली उत्पादन में निम्नलिखित चार प्रकार होते हैं: गर्त, टॉवर, डिश (डिस्क), और फ्रेस्नेल।



गर्त



गर्त प्रकार की सौर तापीय विद्युत उत्पादन प्रणाली को गर्त परवलयिक दर्पण सौर तापीय विद्युत उत्पादन प्रणाली कहा जाता है।गर्त प्रकार परवलयिक ध्यान केंद्रित करने वाले संग्राहकों को श्रृंखला और समानांतर में व्यवस्थित किया जाता है, काम करने वाले माध्यम को गर्म करते हुए, सुपरहिटेड स्टीम उत्पन्न करते हैं, और बिजली उत्पन्न करने के लिए स्टीम टरबाइन जनरेटर सेट चलाते हैं।



मीनार



1973 में, दुनिया भर में तेल संकट के प्रकोप ने सौर प्रौद्योगिकी के अनुसंधान और विकास को प्रेरित किया।सौर कोशिकाओं की तुलना में, कीमत अधिक है और दक्षता कम है।सौर तापीय विद्युत उत्पादन की दक्षता अपेक्षाकृत अधिक है और प्रौद्योगिकी अपेक्षाकृत परिपक्व है।



थाली



डिस्क प्रकार (डिश के रूप में भी जाना जाता है) सौर तापीय विद्युत उत्पादन प्रणाली दुनिया की पहली सौर ऊर्जा प्रणाली है।यह कई दर्पणों से बना एक परवलयिक दर्पण से बना है।यह परवलयिक का फोकस प्राप्त करता है और रिसीवर में गर्मी हस्तांतरण माध्यम गरम किया जाता है।लगभग 750 ℃ ​​पर बिजली उत्पन्न करने के लिए इंजन को चलाएँ।



Fresnel



कार्य सिद्धांत गर्त प्रकार के फोटोथर्मल बिजली उत्पादन के समान है, सिवाय इसके कि दर्पण के बजाय फ्रेस्नेल संरचना कंडेनसर का उपयोग किया जाता है।यह इसे अपेक्षाकृत सस्ता बनाता है, लेकिन दक्षता तदनुसार कम हो जाती है।



क्योंकि इस तरह की प्रणाली में केवल कुछ ही बार ध्यान केंद्रित किया जाता है, गर्म जल वाष्प की गुणवत्ता अधिक नहीं होती है, जिससे पूरे सिस्टम की वार्षिक बिजली उत्पादन क्षमता केवल 10% तक पहुंच सकती है;लेकिन प्रणाली की सरल संरचना और भाप उत्पन्न करने के लिए गर्मी हस्तांतरण माध्यम के प्रत्यक्ष उपयोग के कारण, इसके निर्माण और रखरखाव की लागत भी अपेक्षाकृत कम है।



टावर सीएसपी Drive में लागू स्लीव ड्राइव्स



उत्पाद का नाम 43Nm 24Vdc गियर मोटर्स के साथ SDE7 स्लीविंग ड्राइव
आउटपुट टॉर्क 980 एनएम;७२३ फीट। एलबीएस
मैक्स आउटपुट टॉर्क 1938 एनएम;१४२९ फीट। एलबीएस
टिल्टिंग मोमेंट टॉर्क 7000 एनएम;5163 फीट। एलबीएस
टोर्क पकड़ना १३२०० एनएम;९७३६ फीट। एलबीएस
स्थिर अक्षीय रेटिंग १३३.२० केएन;२९९४३ एलबी
स्टेटिक रेडियल रेटिंग 53 केएन;11977 पौंड
गतिशील अक्षीय रेटिंग 31.90 केएन;७१७१ पौंड
गतिशील रेडियल रेटिंग २७.९१ केएन;6274 पौंड
मोटर विकल्प 380V / 220V एसी मोटर;स्टेपर मोटर ;Brushless मोटर
उत्पाद शैली दोहरी धुरी;एकल अक्ष;सीपीवी/एचसीपीवी;सौर डिश;परवलयिक;सौर टावर
आवेदन सुविधा सोलर ट्रैकिंग सिस्टम, इंडस्ट्रियल मशीनर





एसडीई स्लीविंग ड्राइव की प्रदर्शन तालिका



नमूना अनुपात रेटेड आउटपुट टॉर्क (एनएम) झुकाव टोक़ (एनएम) होल्डिंग टोक़ (एनएम) अक्षीय भार (केएन) रेडियल लोड (केएन) दक्षता प्रेसिजन (डिग्री) स्व ताला वजन (किग्रा)
3" 31:1 600 1500 5800 10 15 40% 0.1 हाँ 25
5" 37:1 800 6000 9200 16 २७ 40% 0.1 हाँ 34
7" 57:1 2000 7500 १३२०० 34 58 40% 0.1 हाँ 56
9" ६१:१ 4300 16000 २७२०० 60 130 40% 0.1 हाँ 92
12" ७८:१ 5800 25000 40560 77 190 40% 0.1 हाँ 160
14" 85:1 6750 48000 ४४२०० 110 २३० 40% 0.1 हाँ 224
17" 102:1 ९४६० 67000 53040 १४२ 390 40% 0.1 हाँ 320
21" 125:1 16000 89000 65000 337 640 40% 0.1 हाँ 492
25" १५०:१ २१४५० ११२००० 89000 476 950 40% 0.1 हाँ 705



विशेषताएं



1. सौर ट्रैकिंग सिस्टम की सुरक्षा में सुधार के लिए उच्च बैकहोल्डिंग टोक़ torque

2.लिफाफा कीड़ा अंदर चला जाता है

3.उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क

4.सेल्फ-लॉकिंग फंक्शन



आवेदन पत्र



SDE7 सोलर ट्रैकर सोलर थर्मल पावर और पैराबोलिक मिरर के लिए 12VDC मोटर के साथ स्लीव ड्राइव Drive 0



अनुकूलित सेवाएं


1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. आरएएल कोड के आधार पर विभिन्न रंग उपलब्ध हैं;हमारा मानक रंग RAL 9006 है।
