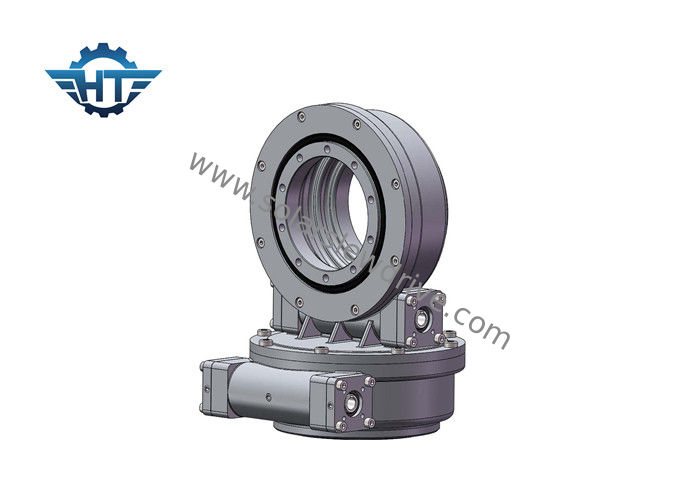

12V गियर वाली मोटर के साथ सोलर होल्डिंग के लिए हाई होल्डिंग टॉर्क डुअल एक्सिस स्लीव ड्राइव

12V गियर वाली मोटर के साथ सोलर होल्डिंग के लिए हाई होल्डिंग टॉर्क डुअल एक्सिस स्लीव ड्राइव

  • 12V गियर वाली मोटर के साथ सोलर होल्डिंग के लिए हाई होल्डिंग टॉर्क डुअल एक्सिस स्लीव ड्राइव
  • 12V गियर वाली मोटर के साथ सोलर होल्डिंग के लिए हाई होल्डिंग टॉर्क डुअल एक्सिस स्लीव ड्राइव
12V गियर वाली मोटर के साथ सोलर होल्डिंग के लिए हाई होल्डिंग टॉर्क डुअल एक्सिस स्लीव ड्राइव
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HangTuo
प्रमाणन: CE, ISO9001
मॉडल संख्या: SDE7 "
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: USD 398~456/ pc
पैकेजिंग विवरण: प्लाईवुड बॉक्स
प्रसव के समय: 15 ~ 45 दिन
भुगतान शर्तें: एल/सी, टी/टी, पश्चिमी संघ
आपूर्ति की क्षमता: प्रति माह 2000 पीसी
संपर्क करें
विस्तृत उत्पाद विवरण
सामग्री: 50Mn, 42CrMo नमूना: SDE7 "
गियर अनुपात: 57: 1 आउटपुट टोक़ रेटेड: 2000 एनएम
टोर्क पकड़ना: 13500 एनएम झुका हुआ टोक़: 13200 एनएम
दक्षता: 40% मानक रंग: RAL 9006
हाई लाइट:

वर्म गियर स्लीविंग रिंग

,

वर्म गियर मोटर

सौर ट्रैकिंग सिस्टम के लिए 12V गियर वाली मोटर के साथ हाई होल्डिंग टॉर्क डुअल एक्सिस स्लीव ड्राइव

विवरण

डुअल एक्सिस सोलर ट्रैकिंग एप्लिकेशन में ड्यूल एक्सिस स्लीव ड्राइव सही समाधान हैं।

ड्यूल एक्सिस स्लीव ड्राइव में स्लीव ड्राइव के साथ तीन प्रकार के समाधान हैं:

सामान्य तौर पर, आसान ब्रैकेट संरचना के लिए, एसडी स्लीव ड्राइव सही समाधान होगा, लेकिन अन्य दो भी बहुत लोकप्रिय हैं।

  • दो एसई ड्राइव चला गया
  • एक एसई स्लीव ड्राइव और एक वीई स्लीव ड्राइव

पीवी में स्लीव ड्राइव एप्लाइड

उत्पाद का नाम एसडीई 7 स्लीविंग ड्राइव 43Nm 24Vdc गियर मोटर्स के साथ
आउटपुट टोक़ 980 एनएम; 723 फीट। एलबीएस
अधिकतम उत्पादन टोक़ 1938 एनएम; 1429 फीट। एलबीएस
झुका हुआ पल 7000 एनएम; 5163 फीट। एलबीएस
टोर्क पकड़ना 13200 एनएम; 9736 फीट। एलबीएस
स्थैतिक अक्षीय रेटिंग 133.20 केएन; 29943 एल.बी.
स्थैतिक रेडियल रेटिंग 53 kN; 11977 एलबी
गतिशील अक्षीय रेटिंग 31.90 केएन; 7171 एलबी
गतिशील रेडियल रेटिंग 27.91 केएन; 6274 एलबी
मोटर विकल्प 380V / 220V एसी मोटर; स्टेपर मोटर ; Brushless मोटर
उत्पाद शैली दोहरी अक्ष; एकल अक्ष; सीपीवी / HCPV; सौर डिश; पैराबोलिक; सोलर टॉवर
आवेदन की सुविधा सौर ट्रैकिंग प्रणाली, औद्योगिक मशीनिंग

प्रदर्शन तालिका

नमूना अनुपात रेटेड उत्पादन टोक़ झुका हुआ टोक़ अक्षीय भार रेडियल लोड टोर्क पकड़ना दक्षता शुद्धता स्व ताला वजन
एनएम एनएम केएन केएन एनएम डिग्री हाँ किलोग्राम
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0.1 हाँ 21kg
5 " 37: 1 650 5000 16 27 9200 40% ≤0.1 हाँ 32kg
7 " 57: 1 1750 7000 34 58 13200 40% ≤0.1 हाँ 54 किग्रा
9 " 61: 1 4300 16000 60 130 27200 40% ≤0.1 हाँ 88kg
12 " 78: 1 5600 25000 77 190 40,560 40% ≤0.1 हाँ 157 किग्रा
14 " 85: 1 6750 48000 110 230 44200 40% ≤0.1 हाँ 214kg
17 " 102: 1 9460 67000 142 390 53040 40% ≤0.1 हाँ 315kg
21 " 125: 1 16000 89000 337 640 65000 40% ≤0.1 हाँ 481kg
25 " 150: 1 21450 112000 476 950 89000 40% ≤0.1 हाँ 682 किग्रा

विशेषताएं

1. सोलर ट्रैकिंग सिस्टम की सेफ्टी को बेहतर बनाने के लिए हाई बैकहोल्डिंग टॉर्क

2. अंदर कीड़ा निकालने वाला कीड़ा

3. उच्च भार सुनिश्चित करने के लिए मल्टी टूथ संपर्क

4. स्वयं ताला समारोह

Applicatons

अनुकूलित सेवाएँ


1. विभिन्न अनुप्रयोगों और परियोजनाओं के आधार पर विशेष डिजाइन
2. विभिन्न प्रकार की मोटरों का मिलान किया जा सकता है, जैसे हाइड्रोलिक मोटर्स, स्टेपर मोटर्स, इलेक्ट्रिकल मोटर्स आदि।
3. RAL कोड के आधार पर अलग-अलग रंग उपलब्ध हैं; हमारे मानक रंग RAL 9006 है।
